Монтаж глубинного насоса в скважину

Монтаж глубинного насоса в скважину

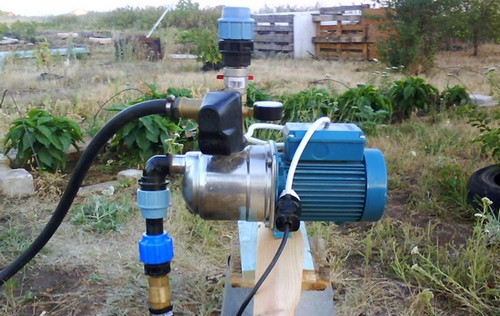

Установка погружного скважинного насоса требует от монтажника особой внимательности и перепроверки всех расчетов. Также для этого необходимы определенные навыки, без которых процедуру не удастся выполнить без ошибок. Ознакомиться с последовательностью и правилами установки насосного оборудования необходимо даже в том случае, если работу вы планируете доверить специалистам.

Выбор правильного насоса

Чтобы оборудование служило без перебоев в течение многих лет, нужно грамотно проводить его монтаж и использовать подходящий насос, технические характеристики которого оптимальны для имеющейся скважины или колодца.

Лучший выбор для скважины на собственном участке – модель центробежного типа. Вибрационные марки могут вызвать чрезмерное колебание в источнике, что приведет к разрушению не только грунта, но и трубы, которая служит основанием для колодца. Не рекомендуются подобные модели при установке «на песок» — такие скважины менее устойчивы к воздействию, чем артезианские. Следует помнить и о других особенностях насоса:

  • Мощность оборудования должна соответствовать размерам и глубине скважины.
  • Каждая модель в технической документации имеет рекомендации по установке на ту или иную глубину. Если использовать насос, рассчитанный на 50 м, на глубине в 60 м, он израсходует рабочий ресурс в 10 раз быстрее.
  • Если скважина устанавливалась собственными силами, лучше использовать специальную модель для артезианской скважины, которая будет менее разрушительна, ведь профессиональное бурение все равно отличается качеством от любительского.
  • нужно учесть диаметр насоса – его подбирают, исходя из размеров обсадной трубы.

Вместе с выбором погружного насоса для скважины в момент создания схемы установки необходимо сразу же учесть диаметр трубы. Лучший выбор – четырехдюймовый материал, так как подобрать под него насос проще, чем для трехдюймового.

Подготовка к установке и выбор сопутствующих материалов

Для быстрого монтажа потребуются следующие инструменты и расходные материалы:

  • дополнительный полимерный трос для спуска техники;
  • гибкая резина для амортизации техники во время спуска;
  • электрический кабель достаточной длины, который не будет натянут при максимальном спуске насоса;
  • пластиковые трубы для отведения воды к системе общего трубопровода – диаметром не менее 3,2 см;
  • фланцы для соединения труб, которые отличаются повышенной прочностью, нежели резьбовые элементы, однако можно использовать и их;
  • хомуты для закрепления кабелей;
  • обратный клапан, а также запорный кран для трубы;
  • стальной узел крепления;
  • манометр.

Дополнительно потребуется проволока и изолента для временного крепления различных элементов.

Важно учитывать характеристики водопроводной трубы. Если колодец глубиной до 50 м, трубы должны выдерживать давление в 10 атм. Если больше 50 — не менее 12,5 атм. При использовании скважин глубиной более 80 м трубы должны быть рассчитаны на 16 атм.

Пошаговая методика установки насоса

После подготовки всех инструментов и расходных материалов, можно начинать монтаж погружного насоса в скважину. Основной элемент, с которым предстоит работа, — обсадная труба. Устанавливают ее в скважину сразу же после бурения. В нее опускается насос во время установки. Важно убедиться, что скважина сохраняет ровность на всей длине, у нее нет сужений и кривизны.

    Определение разницы между внутренним сечением трубы скважины и диаметром корпуса спускаемого оборудования. Если труба вышла впритык, любые ее несовершенства могут стать причиной поломки оборудования. Если же размер трубы слишком большой, он не будет должным образом охлаждаться и в скором времени выйдет из строя. Уточнить точный параметр зазора необходимо в сопутствующей к оборудованию документации.

Необходимо уделить особое внимание процедуре спуска насоса. Очень важно, чтобы его стенки и корпус остались целыми. Нельзя допускать рывков и ударов о трубу. После того как машина будет установлена, верхний конец подвески присоединяют к перекладине, установленной на поверхности земли. Она не должна быть подвижной.

Алгоритм включения насоса

Как только монтаж глубинного насоса в скважину будет завершен, приступают к первому подключению оборудования. Очень важно правильно присоединить все элементы, иначе это скажется на сроке службы техники:

  1. Конец трубы, подключенной к патрубку, закрепляют на опорной плите скважины.
  2. Если обратный клапан в конструкции гидромашины отсутствует, его покупают отдельно и устанавливают на нагнетательную магистраль.
  3. Устанавливают на нагнетательную трубу задвижки, отводное колено и манометр, который позволит держать под контролем уровень давления.
  4. Подключают колено, отходящее от трубы, к трубопроводу, который будет распределять жидкость по точкам потребления.

После всех манипуляций нужно замерить сопротивление обмотки двигателя и электрического кабеля, который погружен в жидкую среду. Для этого используют мегаомметр. Теперь можно подключить насос к станции управления и провести пробный запуск оборудования.

Назвать установку насосного оборудования в скважину или колодец простой процедурой невозможно. Она требует большой внимательности и ответственности и, к сожалению, не доступна для исполнения новичками, которые никогда не занимались чем-либо похожим.

Определение глубины источника

Для адекватной работы закрепить насос в скважине необходимо на определенной глубине. Для этого важно учесть динамический и статический уровень жидкой среды:

  • статический – уровень, при котором вода находится в спокойном состоянии относительно поверхности земли;
  • динамический – уровень, до которого опускается вода, когда ее откачивают.
Читайте так же:
Установка сигнализации с автозапуском для дизеля

Чтобы насос работал без перебоев и не перегревался, его нужно устанавливать на отметке хотя бы 30 см ниже динамического уровня. Еще лучше, если оборудование установят на уровне 2-3 м от этой отметки. Но нельзя забывать, что расстояние до дна должно быть минимум 1 м, а лучше 2 м.

Распространенные ошибки и их устранение

Повысить качество выполняемых работ можно, ознакомившись с типичными ошибками заранее. Это избавит установщика от непредвиденных расходов и других негативных моментов. Наиболее распространенные ошибки:

  • использование питающего кабеля с неподходящим сечением;
  • неправильное определение высоты подвеса насоса;
  • неверный выбор управляющей автоматики;
  • отсутствие элемента защиты от перепадов напряжения;
  • маленький диаметр труб подачи воды;
  • отсутствие обратного клапана в системе.

Уменьшить риск возникновения ошибок можно еще на этапе подготовки к монтажу насоса. Если возникают трудности с выбором комплектующих и расходных материалов, следует получить консультацию специалиста.

Ошибки при монтаже оборудования совершают практически все любители. Их приходится исправлять, главное – не торопиться и еще раз внимательно изучать возникшую проблему.

Монтаж своими силами или заказ услуги у специалистов

При монтаже скважинного насоса могут возникнуть разные сложности. Если у человека есть опыт строительства гидросооружений или других аналогичных конструкций на участке, есть опыт проектирования похожих систем и понимание работы тех или иных элементов, справиться с задачей можно своими силами. При возникновении трудностей всегда можно обратиться к помощи интернета.

Если аналогичного опыта нет, и человек понятия не имеет, чем шланг отличается от патрубка, то лучше обратиться к специалистам. Стоимость услуг может быть высокой, но мастера сделают все правильно и надежно.

Немаловажный фактор — какого плана обустраивается колодец. Если это артезианская скважина глубиной 70-100 м, лучше обратиться к специалистам. Очень важно, чтобы сама скважина была оборудована профессиональной бригадой. Ведь вибрации от работающего насоса могут серьезно повредить любое любительское сооружение, не рассчитанное на те или иные нагрузки.

Установка насоса в скважину

Для частных домов, загородных коттеджей, дач актуальным и важным считается вопрос водоснабжения. Если есть скважина, это ужу полдела. Для перекачивания воды из источника водоема нужен насос. Установка насоса в скважину – это обязательный этап, который нужно проделать для обеспечения водоснабжением.

Установка насоса в скважину может показаться простой задачей, но от правильности ее выполнения зависит эффективность работу оборудования, скорость перекачивания воды. Прежде чем начинать установку насоса в скважину, важно изучить все важные моменты и тонкости монтажа оборудования.

Монтаж насоса в скважину доступен только с погружными моделями. По форме такие насосы тонкие, удлиненные, цилиндрические. Основное назначение погружного насоса – вытолкать воду на высоту с источника. Для установки погружного насоса можно использовать те инструменты и методы, которые подходят для замены вышедшего из строя оборудования.

Выбор погружного насоса для монтажа в скважину

Для выкачки и поднятия воды с глубины скважины понадобится модель центробежного погружного насоса. Чтобы подобрать наиболее выгодное и эффективное оборудование, важно определить его технические характеристики и возможности. В перечень этих критериев входят:

  • производительность. Оборудование должно соответствовать допустимым показателям производительности в соотношении с дебитом скважины. Если производительность будет ее превышать, в насос не будет поступать вода. Это приведет к выходу из строя оборудования;
  • напор погружного насоса должен превышать показатели потерь водопровода;
  • оптимальный расход насоса просчитывается в соответствии с потреблением воды на участке;
  • диаметр погружного насоса должен соответствовать размерам конструкции. Между стенками конструкции и корпусов должен оставаться оптимальный зазор. Это позволит избежать механических повреждений при ударах во время спуска погружного насоса.

При выборе погружного насоса для монтажа в скважину не стоит выбирать дорогостоящие модели с наилучшими техническими параметрами. Характеристики оборудования должны соответствовать назначению насоса, потреблению водоснабжения. Также учитывается нагрузка на проводку в помещении. Из-за перегрузки системы случаются поломки.

Пошаговая инструкция по подключению погружного насоса

Центробежные насосы для скважин считаются простыми в использовании. Агрегаты достаточно надежные, поэтому обеспечивают надежность и достойные эксплуатационные свойства. Установить насос в скважину можно и самостоятельно, иногда может понадобиться помощь одного-двух человек. Самый важный этап – погружение насоса в отверстие скважины. После выполнения этого этапа помощь посторонних людей не понадобится.

Читайте так же:
Сигнализация с автозапуском установка с выездом

Монтаж скважинного оборудования включает следующие этапы:

  1. Подготовительный. Для начала у вас должна быть скважина, которая по своим параметрам соответствует выбранному насосу. В скважину устанавливают трубопровод, в который будут монтировать сам насос. На подготовительном этапе важно правильно закрепить трос на корпусе. Во избежание протекание воды нужно герметизировать систему любым удобным способом.

Фиксируемый трос соединяют с проушинами. Чтобы он не соскальзывал и не менял свое положение, используют специальные планки. Важно исключить повреждения трубы. Конструкцию с закрепленным тросом соединяют с помощью разных элементов. Лучше всего для фиксации подойдут хомуты или изолента. Расстояние между крепежами должно быть не более 1,5 метра.

  1. Погружение насоса. На этом этапе нужно подготовить обсадную колонну. Для плотного прилегания и установки насоса потребуется на часть колонны, которая выступает, зафиксировать фланец. Такое соединение уплотняют кольцом. Поскольку при погружении насоса имеем дело с достаточно большим весом, лучше всего трос закрепить еще и ручной лебедкой. Ручным способом удастся проконтролировать скорость погружения.

Погружают скважинное оборудование плавно. На протяжении всего процесса нужно удерживать трубу при вращении вала лебедки. Если вы используете бытовой насос для монтажа в скважину, убедитесь в выборе оптимальной глубины. Она должна быть не более 5 метров от поверхности. Такие модели не предназначены для погружения глубже, поскольку есть риски нарушения герметичности. В результате это обернется выходом из строя погружного оборудования.

Трос устанавливается на внутренней части крышки. Трубопровод проходит через центральное отверстие. В конструкции есть еще одно отверстие, через которое будет проходить электрический кабель. Разные стороны оголовка фиксируют болтами. Только после этого можно переходить к настройке автоматической системы. Важно правильно просчитать сопротивление изоляции. После погружения сразу не стоит запускать оборудования. Погружному насосу необходимо время. Примерно через 15 минут двигатель заполняется водой.

  1. Проверка работы погружного насоса в скважине. На этом этапе важно скорректировать рабочую точку насоса. Это основной параметр, который влияет на эффективность работы агрегата и непрерывность его работы. Рабочая точка – это одна из ключевых характеристик, которая учитывается при выборе погружного насоса. При выборе оборудования также важно просчитывать параметры агрегата, расход и напор.

На параметры насоса для скважины влияют размеры участка, диаметр трубопровода, риски изменения любых параметров локации. На основе множества данных строят кривую, которая подвергается изменениям.

Советы при установке насоса в скважину

Установка и выбор погружного насоса будет определять дальнейшие параметры работы водоснабжения на участке. Все технические моменты стоит оценивать до момента покупки насоса и перехода к его установке. Перед работами определите некоторые особенности:

  • обязательно изучите условия применения погружного насоса. Важно обозначить, на какую допустимую глубину его можно монтировать, в каких эксплуатационных условиях он будет бесперебойно работать;
  • проверьте диаметр дебита скважины. Он позволит определить расходные показатели расхода оборудования;
  • особое внимание уделяют герметизации с установкой оголовка. Этот элемент сможет защитить ствол от механических повреждений и попадания сторонних предметов;
  • если вы не уверены в своих просчетах, не можете определить качество монтажа насоса или сомневаетесь в соответствии монтажного насосного оборудования, лучше обратиться за помощью к специалистам.

Тонкости монтажа погружного насоса

Приступать к установке насоса можно только после проверки состояния трубы. Все дальнейшие действия зависят от выбранной модели и параметров насоса. Специалисты советуют выбирать гибкие погружные насосы. Они подходят для регулирования глубины погружения насоса в скважину. Гибкие погружные насосы отличаются наличием шнура или троса для крепежа к трубе. Важно, чтобы материал выдерживал нагрузку оборудования при монтаже. Также проводятся расчеты разрывной нагрузки.

Определено, что разрывная нагрузка – это пятикратное значение от веса погружного насоса. При разрыве трос сможет удержать насос, что позволит избежать непредвиденных ситуаций.

При соединении шнура и оборудования придерживайтесь правила расположения узла на расстоянии на 15 см от входного отверстия. За счет этого в процессе работы устройство не будет захватывать шнур. В трубе должен быть клапан. Он способствует обратный выход воды из системы. Когда вы выполнили все подготовительные работы, переходит к процессу установки погружного насоса в скважину.

При опускании проверьте, чтобы шнур, подвес и труба были соединены с помощью изоленты. Между обмотками допускается расстояние не меньше 80 см. Поскольку погружные насосы плохо работают в условиях засоренных жидкостей, в скважине не должно быть песка, примесей, ила. При спуске погружного оборудования убедитесь в аккуратности выполнения работы. Важно, чтобы погружной насос не соприкасался со стенками трубы. При ударах могут остаться дефекты на оборудовании. Также не забывайте о защите агрегата. Воспользуйтесь резиновым уплотнителем, который монтируют на кольцо.

Читайте так же:
Fuelserve установка для промывки топливной системы

Определить, правильно ли вы выполнили установку насосного оборудования, позволит рабочее состояние агрегата. В идеале оно должно работать достаточно тихо, поскольку устанавливается на глубине. Вода должна перекачиваться быстро и эффективно в соответствии с заявленными техническими параметрами.

В случае с установкой погружного насосного оборудования не используют резьбовые элементы. Можно исключить варианты коррозии, из-за которой трубы часто деформируются и не способы выполнять свою функцию. Для монтажа применяют только крепежи на поверхности. В случае замены погружного оборудования это будет отличным преимуществом.

Распространенные ошибки при монтаже скважинных насосов

Если вы решили установить погружной насос в скважину на территории частного дома или дачи, к вопросу нужно подойти ответственно. Существует ряд ошибок, которые чаще всего допускают при выполнении монтажных работ. Возьмите на заметку и не допускайте их:

  • применение стального троса. Для спуска оборудования часто выбирают прочный трос из оцинкованной стали. Цинковое покрытие с годами может деформироваться. Это происходит на местах зажимов. Это происходит намного раньше времени, когда вы планируете заменить оборудование;
  • установка труб, которые не предполагают максимальное давление. Ориентируйтесь на показатели давления при выборе труб;
  • использование кабелей, которые не подходят для работы в условиях воздействия влаги и воды. Если кабель не предназначен для применения в воде, лучше его не использовать;
  • натянутый трос. Погрузочный трос не должен быть слишком натянут. Также учитывается нагрузка на разрыв.

При установке погружного насоса учитывают все важные технические и эксплуатационные особенности. Только в таком случае можно обеспечить бесперебойную работу агрегата.

Монтаж скважинного насоса

Основное требование к монтажу скважинного насоса – возможность беспрепятственно выполнить демонтаж оборудования при необходимости его замены или ремонта скважины. При соблюдении правильной технологии, заклинивание оборудования в скважине при демонтаже исключаются.

фирма сделать монтаж скважинного насоса

Наглядным примером может служить установка в песчаную скважину насоса вибрационного типа «Малыш» с использованием набора сопутствующих элементов: капронового троса, шланга и хомутов. Распространенная ситуация — оборудование срывается со шланга, а при попытках его извлечения отрывается от прогнившего троса и вместе с оборвавшимся кабелем падает в скважину. В итоге приходится бурить новую скважину.

Даже в таких простейших ситуациях подходить к выполнению работ нужно ответственно.

3 года гарантии на насосы grundfos

Наша компания предоставляет расширенную гарантию на продукцию марки Grundfos
при условии выполнения монтажных работ нашими инженерами.

Рассмотрим более сложные задачи.

При выполнении монтажа насоса необходимо соблюсти четыре обязательных требования:

Габариты должны соответствовать конструкции скважины.

Мощностные характеристики не должны превышать производительности скважины.

Монтировать следует на глубину, превышающую динамический уровень воды на несколько метров (от 5 до 10 м).

Силовой агрегат должен находиться в зоне обсадной колонны. Установка в открытый ствол запрещена.

как правильно монтировать насос и как не правильно

Скважинные насосы делятся на два класса: бытовые и промышленные.

Монтаж бытовых скважинных насосов

Три способа обустройства скважин:

как можно обустроить скважину с водой на загородном участке

Специфика выполнения работ в первых двух вариантах отличается от третьего. Начнем с последовательности операций и правил, которые обязательны к исполнению во всех трех вариантах:

Монтаж необходимо выполнять на цельной трубе ПНД 32 или 40 (без промежуточных стыков, кроме вариантов монтажа сливного клапана со скважинным адаптером). Труба должна выдерживать суммарное давление от давления в системе и высоты столба воды.

Необходимо монтировать дополнительный обратный клапан с латунной тарелкой.

Соединение с водоподъемной трубой необходимо выполнять компрессионными фитингами, рассчитанными на 16 бар. При монтаже до 60 метров допускается использование пластиковых фитингов, а свыше 60 метров – только забивных латунных.

соединение насоса через клапан

Наращивание электрического кабеля выполняется только с применением водопогружного кабеля и термоусадочной кабельной муфты. При мощности насоса до 2 кВт сечение кабеля должно соответствовать:

  • 3*1,5 мм2 или 4*1,5 мм2 при монтаже на глубину до 40 метров,
  • 3*2,5 мм2 или 4*2.5 мм2 при монтаже до 80 метров,
  • 3*4 мм2 и 4*2,5 мм2 при монтаже до 120 метров.

как сделать герметичное соединение кабеля для скважины

Осуществлять крепление кабеля с прослаблением по длине через каждые 3-4 метра к обсадной трубе хомутами или изоляционной лентой.

общая длина трубы перед монтажом насоса в скважину

Крепить страховочный трос из нержавеющей стали диаметром от 4 мм с помощью зажимов. Длину троса следует отмерять на несколько сантиметров больше, чем длина водоподъемной трубы. Трос должен быть прослаблен. Нагрузка на трос должна распределяться только в случаях обрыва водоподъемной трубы.

правильное крепление страховочного троса для установки насоса

Если скважина имеет телескопическую конструкцию, то на нижнюю часть насоса крепят направляющую или центратор.

Дальнейший порядок операций и требований различаются в зависимости от способа обустройства скважины.

Обустройство с кессоном или летний вариант

Соединение подвески с оголовком осуществлять компрессионными фитингами, рассчитанными на давление 16 бар. При глубине монтажа до 60 метров допускается использование пластиковых конструкций, а в вариантах более 60 метров – только латунные.

Читайте так же:
Ярис установка сигнализации автозапуск

как сделать правильное соединение насоса с оголовком

Крепление страховочного троса к оголовку выполняется зажимами. Напоминаем , что трос должен быть немного прослаблен.

Вывод электрического кабеля через оголовок необходимо выполнять с помощью коннектора.

Монтаж насоса с коммуникациями в скважину.

процесс опуска насоса в скважину с трубой

Крепление болтами верхней части оголовка к нижней, которая заранее приваривается к обсадной трубе на отметках 1,5 -1,7 м ниже уровня земли (см. фото 15).

Применение скважинного адаптера

Установка в разрыв водоподъемной трубы автоматического сливного клапана на 1-2 метра ниже соединения с динамической частью скважинного адаптера.

монтаж в разрыв водоподъемной трубы

Соединение водоподъемной трубы с адаптером с помощью компрессионных фитингов. Поскольку скважинные адаптеры применимы при глубине установки до 70 метров, в большинстве вариантов возможно использование пластиковых переходов.

как смонтировать насос в скважину через адаптер

Выполнение на обсадной трубе отверстия для статической части адаптера на глубине 1,5 – 1,7 метра. Выполнение подобного отверстия в верхней части обсадной колонны для вывода электрического кабеля через коннектор.

отверстие в обсадной трубе для установки скважинного адаптера

Соединение статической и динамической частей скважинного адаптера. С конструкции снимается накидная гайка, а резиновое уплотнение остается.

К скважинному адаптеру прикручивается штанга специального съемника, после чего вся конструкция опускается в скважину.

как происходит установка глубинного насоса с помощью адаптера

Напротив нижнего отверстия необходимо завести резьбовую часть адаптера через отверстие, после чего через резиновое уплотнение завинтить накидную гайку.

как сделать монтаж адаптера в скважине

Вывести электрический кабель через коннектор во внешнее пространство обсадной колонны.

Закрепить в верхней части обсадной колонны страховочный трос из нержавеющей стали.

Вывинтить съемник и закрыть скважину оголовком.

крышка для скважины

Чаще работы выполняются вручную. Но когда возникает необходимость подъема насоса, дело обстоит труднее – водоподъемная труба заполнена водой и приходится пользоваться лебедкой.

Цена монтажа бытового скважинного насоса

Трудоемкость работ для вариантов кессона и адаптера существенно различаются. Этим обусловлены различия цен, которые при прочих равных условиях на 20-30% выше для вариантов использования адаптера.

Цена работ существенно зависит от глубины установки оборудования. Чем глубже, тем длиннее все коммуникации (труба, трос, кабель) и больше объемы работ. Данный вопрос подробно изложен в разделе сметы по обустройству скважин, где с шагом 10 метров рассмотрены все возможные варианты, касающиеся бытовой линейки оборудования.

телефон компании в Москве

Монтаж промышленных скважинных насосов

Монтаж промышленного оборудования с производительностью до 15 м 3 /час на глубины до 100 метров может осуществляться на трубах ПНД 50 и ПНД 63.

Если электродвигатель большей мощности или большая глубина, то установку рекомендуется выполнять на металлических трубах диаметром 89 мм и более, соединяемых на резьбовых соединениях через муфты. Поскольку при включении мощных электродвигателей возникает крутящий момент, резьбовые соединения предохраняют от самопроизвольного раскручивания точечной сваркой.

Установка осуществляется с использованием подъемной техники. Иногда на водозаборных узлах предусматривают электрические лебедки, с помощью которых осуществляют подъем скважинного насоса в случаях необходимости замены.

как монтируют промышленные насосы

Для мощного оборудования используются заливные кабельные муфты.

Установка производится в новую скважину или в старую при замене оборудования. Во втором варианте допускается использовать некоторые коммуникации, которые уже были в эксплуатации: трубы, страховочные тросы, кабели и т.д. Необходимо убедиться в их целостности и работоспособности, а соединительные фитинги рекомендуется менять на новые.

Ошибки при монтаже скважинных насосов:

Использование страховочного троса из оцинкованной стали . В местах механических зажимов цинковое покрытие повреждается и трос может прогнить за 2-3 года и задолго до того, когда понадобится менять оборудование.

Использование труб, не рассчитанных на максимальное давление в системе.

Применение электрического кабеля, который не сертифицирован для эксплуатации в воде.

Создание ситуаций при монтаже, когда страховочный трос натянут . Напомним, что трос диаметром 5 мм выдерживает 1,5 тонны, а водоподъемная труба ПНД 40 в два раза больше.

Чрезмерное прослабление электрического кабеля и страховочного троса, непрочное и редкое крепление электрического кабеля к трубе. Подобная ситуация опасна тем, что при подъеме насоса возможно расклинивание через эти элементы корпуса и обсадной колонны.

Представляем видеоролик, где наглядно продемонстрированы все трудности демонтажа, связанные с грубыми ошибками, допущенными при монтаже:

А) Использование вместо трубы ПНД шланга, который закреплен на насосе обычным хомутом (фото 25);

пример нерпавильного крепления троса и шланга к насосу и последствия этого

Б) Отсутствие крепления электрического кабеля к водоподъемному шлангу, что привело к расклиниванию насоса и обсадной трубы провисшим кабелем в начальный момент подъема конструкции.

В нашей работе мы используем скважинные насосы торговых марок Grundfos серии SQ и Belamos серии TF-3. Перечисленные модификации насосов можно монтировать в скважины любых конструкций на глубину до 120 метров. Они испытаны временем и имеют, в отличие от других торговых марок, расширенную гарантию 2 года.

Читайте так же:
Системы автоматизированного управления судовой энергетической установкой

телефон буровой компании в москве

Звонок нашим инженерам поможет Вам принять правильное решение: (495) 649-8593

отзывы комплексных заказчиков

Видео-отзывы наших давних клиентов, услуги которым оказывались 4-5 лет назад. Подробнее

Как правильно подключить скважинный насос?

Для бесперебойной подачи необходима автоматики, которая будет следить за системой водоснабжения и безаварийной работой.

Водоснабжение частного дома

Минимальный комплект для подачи воды из колодца либо скважины состоит из:

  • глубинного насоса;
  • обратного клапана;
  • поплавка с датчиком;
  • реле давления;
  • бака гидроаккумулятора;
  • электронного блока управления.

Рассмотрим назначение данных элементов.

Насос — это основной силовой элемент, производящий подъем воды из скважины. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Обратный клапан фото

Поплавковый датчик — элемент автоматики, который следит за уровнем воды в скважине. От его положения зависит, будет дано разрешение на запуск мотора или нет. Также часто, вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика предоставлена ниже:

Электрическая схема датчика уровня воды

Реле давления еще один элемент автоматики, непосредственно управляющий запуском погруженного агрегата и реагирующий на изменение давления в водопроводе.

Реле давления

Гидроаккумулятор — пассивная система поддержки давления в трубе, сглаживающая резкие скачки и перепады напора. Работает в паре с реле давления. Продлевает ресурс насоса, увеличивая время включения и выключение двигателя, путем аккумулирования воды в резервуар.

Гидроаккумуляторы

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике.

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО, необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

  • сам водоподъемный агрегат;
  • специальный бак — гидроаккумулятор;
  • реле давления, выбирают под емкость бака гидроаккумулятора;
  • муфта «американка» для подключения реле давления к гидроаккумулятору;
  • цанговая муфта, для перехода с размера на размер;
  • латунные переходники;
  • фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Этапы сборки

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Управляющий блок с магнитным пускателем

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
