Применение устройств для балансировки систем отопления

Применение устройств для балансировки систем отопления

Системы отопления, холодоснабжения и водоснабжения имеют разветвленную сеть трубопроводов с различной протяженностью, диаметрами и гидравлическим сопротивлением. Обеспечить равномерное распределение расхода можно с помощью ручных (статических) и автоматических (динамических) балансировочных клапанов (рис. 1).

H_1

Рис. 1. Квартирные узлы ввода с применением арматуры статической и динамической балансировки

Первые используются в системах с постоянным расходом теплоносителя, вторые – в системах с переменным расходом, например, оборудованных терморегуляторами на приборах отопления. Применение автоматических балансировочных клапанов регламентировано в ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование»: в вертикальной системе на стояках, а в горизонтальной – на приборных ветках следует обеспечивать соответствующими автоматическими балансировочными клапанами (стабилизации перепада давления; стабилизации расхода; ограничения расхода со стабилизацией или с регулировкой температуры теплоносителя на выходе из приборной ветки), установка которых зависит от типа системы.

Проектирование и подбор

Подбор ручных балансировочных клапанов часто ошибочно осуществляют по диаметру трубопровода, на котором они устанавливаются. Завышенные размеры клапана и, как следствие, малые значения преднастройки приводят к большим погрешностям регулировки (рис. 2).

H_2

Рис. 2. Зависимость погрешности настройки величины расхода от параметра настройки (число оборотов маховика)

Более правильно выбор балансировочного клапана производить по пропускной способности Kv, которая зависит от расчетного расхода и перепада давления. В соответствии с ДБН В.2.5-67:2013 п. 6.4.7.10, расчетные потери давления на ручном балансировочном клапане следует принимать не менее 3 кПа, а настройка на нем должна быть не менее чем 20% хода штока от закрытого положения.

Выбор автоматических регуляторов перепада давления осуществляется по пропускной способности клапанов, по расчетному расходу и перепаду давления на приборной ветке и по диаметру присоединительных трубопроводов.

Монтаж

Рекомендуется оставлять до и после ручного балансировочного клапана прямые участки трубопровода, длина которых соответственно равна 10 и 5 диаметрам трубопровода. Стрелка на корпусе должна совпадать с направлением потока воды, а место установки балансировочного клапана должно быть доступным для его обслуживания, настройки и измерения расхода. Монтажное положение ручных балансировочных клапанов – любое.

Автоматические регуляторы перепада давления, автоматические комби-клапаны-регуляторы расхода и регуляторы расхода необходимо устанавливать на обратном трубопроводе в соответствии со стрелкой на корпусе в любом положении относительно горизонта, за исключением модели 4007, которую запрещается монтировать маховиком вверх. Настройка клапанов осуществляется с помощью настроечного ключа. Рекомендуется устанавливать по одному запорному клапану до и после регулятора.

Наладка

Для энергоэффективной работы системы нужно обеспечить соответствующую точность регулирования и измерения расхода теплоносителя.

Настройка на требуемое гидравлическое сопротивление или соответствующий ему расход теплоносителя в традиционных балансировочных клапанах производится в соответствии со значением предварительных настроек из проекта (результаты гидравлического расчета) либо с помощью измерительного компьютера (8900, 8904).

H_3

Рис. 3. Балансировочный клапан с измерительной диафрагмой 4017 М

Для упрощения работ и более точной настройки компания HERZ предлагает балансировочный клапан 4017 М (рис. 3) и 7217 TS-V со встроенной расходомерной диафрагмой. Измерение разницы давления осуществляется не на затворе клапана, а на измерительной диафрагме. При этом точность измерения не зависит от настройки клапана и является постоянной во всем диапазоне настроек, что значительно упрощает наладку системы. При настройке проектного расхода по показанию на дисплееизмерительного компьютера нет необходимости вводить в измерительный компьютер 8900 значение величины открытия затвора в виде числа оборотов от положения закрыт «0».

Видео. Настройка ручного балансировочного клапана HERZ 4017

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Где установить балансировочный клапан в системе отопления?

Особенности установки клапана балансировки в системе

Установка балансировочного клапана происходит в соответствии с инструкцией. Чтобы определить место установки необходимо знать некоторые нюансы.

Читайте так же:
Установка сигнализации на автомобиль с иммобилайзером

Вот основные из них:

  • Положение прибора может быть любым. Главное, чтобы оно не противоречило указаниям установки.
  • Лицевая сторона конструкции совпадает с направлением потока жидкости в трубах.
  • Место для балансировки не должно поддаваться дополнительной нагрузке.

Место, где нужно установить балансировочный клапан в системе отопления, помечается в проекте здания. Это не касается старых домов. В них система баланса не продумана.

В период их проектирования и стройки конструкций для балансировки еще не было, и нужного эффекта достигали другими способами.

Сейчас существуют несколько схем установки приборов:

  • Наружные тепловые сети используют дроссельные диафрагмы. Они ограничивают напор потока и уменьшают расход теплоносителя.
  • Тепловые пункты и котельные применяют это оборудование для поддержания нескольких режимов в системах с разным напором.
  • Системы отопления, охлаждения и водоснабжения помогают равномерно распределить давление.

Что необходимо для установки?

Установка балансировочных клапанов в системе отопления происходит с помощью дополнительных конструкций. К ним относятся прибор для балансировки Y-типа и приборы для измерения давления и температуры.

Особенность первого – это преднастройка. Данная функция ограничивает расход жидкости. Ниппели позволяют измерять перепад давления и температуры.

Изделие используют для дренажа воды и в качестве запорного элемента. Название конструкции произошло от угла конуса, благодаря которому теплоноситель минимально влияет на измерения.

Измерительный прибор исполняет несколько функций. С помощью программы устройство отправляет данные компьютеру, обновляется и передает результаты.

Установить балансировочный клапан недостаточно. Без правильной настройки он не будет функционировать.

Где установить устройство в однотрубной системе?

Установка конструкции — не самоцель. Она необходима при проблемах распределения тепла в доме или заложена в проекте. В таких устройствах нуждаются многоэтажки с большой протяженностью системам отопления.

Место, где лучше установить балансировочный клапан в однотрубной системе, приведено на схеме ниже.

Где устанавливается клапан балансировки в однотрубной системе

Варианты установки оборудования в однотрубной системе

Надеемся, что материал статьи был вам полезен. Будем благодарны, если поделитесь им со своими друзьями в социальных сетях. Кнопки для этого – ниже.

Назначение и особенности балансировочного клапана

Назначение и особенности балансировочного клапана

ТД ВиКо Делаем экономичную и умную систему отопления. Как правильно развязать контура системы отопления многоквартирного или многоэтажного дома. Блансировка системы отопления в целом.

Эффективную работу отопительной системы во многом определяет ее сбалансированность. Она позволяет предотвратить вероятность возникновение ситуаций, когда в один контур отопления подается избыточный объем теплоносителя, в то время как в другой его подается недостаточное количество. Для этого в состав отопительной системы должны входить балансировочные клапаны, например производителей Danfoss или WATTS, принцип работы которых позволяет произвести гидравлическую балансировку потоков теплоносителя по различным элементам отопительной системы или же стабилизировать в них циркуляционное давление или температуру.

При необходимости можно производить установку трубопроводной дросселирующей арматуры других производителей, которая исключит нестабильность работы системы отопления, сложный запуск системы, неравномерное распределение теплоносителя и связанный с этим неравномерный прогрев помещений.

Какие клапана бывают?

Балансировочные клапана принято разделять на:

  • Автоматические(динамические), которые способны поддерживать постоянный перепад давления в стояках двухтрубной системы отопления или расход в стояках однотрубной системы отопления;
  • Ручные(статические), такая регулирующая арматура используется как регулировочная диафрагма в системах, где нет автоматического регулирующего устройства, а также если установленный регулятор не позволяет ограничивать предельное значение расхода. Они относятся к устройствам вентильного типа.
Читайте так же:
Отсутствует автоматическая установка пожарной сигнализации

Клапан балансировочный.

балансировочник вотс.JPG

Следует отметить, что все современные системы отопления, в которых используются

радиаторные терморегуляторы, являются динамическими системами. В результате функционирования, радиаторный терморегулятор, постоянно реагирует на малейшие изменения температуры воздуха в помещении, меняя тем самым расход теплоносителя, что приводит систему отопления в постоянно меняющийся (динамический) режим работы. Данный режим работы обуславливает необходимость применения автоматических (динамических) балансировочных клапанов.

Также клапана принято классифицировать в зависимости от назначения:

  • используемой рабочей среды: воды, гликолевого раствора, пара;
  • параметров рабочей среды: давления, расхода, температуры;
  • места установки: подающий или обратный трубопровод, байпас;
  • типа здания (одноквартирного или общественного);
  • рабочей функции, предусматривающей регулировку давления, температуры, расход рабочей среды. Возможна также их комбинация;
  • типу присоединения, которое может быть резьбовым или фланцевым.

Для изготовления клапанов могут использоваться различные материалы. Статические клапаны, как правило, изготавливаются из латуни (могут иметь фланцевое и резьбовое соединение) или чугуна (только фланцевое присоединение). При изготовлении динамических изделий может использоваться латунь, чугун или углеродистая сталь, позволяющая обеспечить требуемые технические характеристики.

Для удобства регулирования клапана могут комплектоваться:

  • фиксатором настроенного положения;
  • индикатором положения затвора и значением настройки;
  • патрубком для дренажа участка, на котором монтируется клапан
  • измерительной диафрагмой, позволяющей обеспечить высокоточное определение расхода;
  • патрубками для измерения расхода теплоносителя, давления и перепада давления на клапане.

Принцип работы балансировочного клапана.

Основные отличия балансировочного клапана и запорного заключаются в том, что балансировочный клапан может работать, когда затвор находится в промежуточном положении. Стоит отметить, что конструктивное исполнение балансировочного клапана может быть различным. Существуют клапана, у которых шток располагается под углом относительно потока, а золотник изготавливается не только прямой, но и цилиндрической, конусной или радиальной формы. Рассмотрим принцип работы клапана, имеющего прямой шток и плоский золотник.

Балансировочный клапан с прямым штоком.

строение балансировочника.JPG

В процессе работы клапана происходит изменение проходного сечения между парой золотник — седло. За счет этого и достигается сбалансированность системы. Золотник располагается в плоскости, параллельной оси трубопровода. В то время как в плоскости, располагающейся перпендикулярно оси трубопровода, располагается резьбовой шпиндель, с которым шарнирно соединен золотник. В корпусе клапана находится неподвижная резьбовая гайка, которая совместно со шпинделем образует ходовую пару.

За счет вращения настроечной рукоятки крутящий момент передается через шпиндель и связанную с ним неподвижную резьбовую гайку, в результате золотнику сообщается поступательное движение, в результате которого он перемещается из крайнего нижнего в крайнее верхнее положение. Находясь в крайнем нижнем положении, золотник плотно соединяется с седлом в корпусе клапана, тем самым герметично перекрывая поток.

В зависимости от вида используемого теплоносителя герметичное перекрытие потока обеспечивается использованием уплотнения между затвором и седлом, создаваемого фторопластовыми или резиновыми кольцами или по типу метал-метал (игла). В результате изменения проходного сечения, меняется пропускная способность балансировочного клапана, под которой понимается значение, численно равное расходу, выраженному в м. куб./ч, через полностью открытый клапан, при котором потеря напора будет составлять 1 бар. Зависимость пропускной способности от изменения положения затвора можно посмотреть в технических характеристиках клапана.

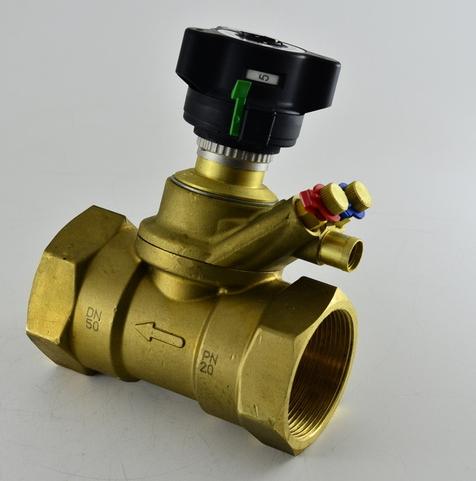

Клапана от датского производителя Danfoss.

мсв лено данфос.JPG

Помимо оборудования компании WATTS , еще одним производителем является датская компания DANFOSS , поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO™ относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Читайте так же:
Установка систем пожаротушения и автоматической пожарной сигнализацией

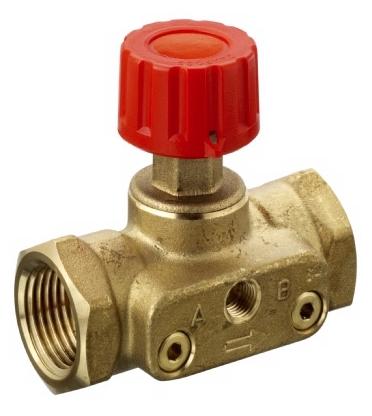

Автоматический клапан ASV-M.

асв-м данфос.JPGАвтоматический балансировочный клапан ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Как выполняется монтаж балансировочного клапана?

При выполнении монтажа очень важно обеспечить требуемое положение клапана. При этом стрелка на корпусе должна совпадать с направлением движения теплоносителя. Такое положение позволит обеспечить не только нужное расчетное сопротивление балансировочного клапана, но и требуемый расход. При этом, стоит отметить, отдельные производители допускают возможность установки клапана не только по направлению, но и против потока. Шток, при этом, у большинства моделей, может занимать различное пространственное положение.

В процессе монтажа стоит защитить рабочие органы арматуры от попадания различных механических загрязнений. Для этого перед клапаном надо установить фильтр грязевик или специальный фильтр. Чтобы устранить турбулентное движение жидкости необходимо предусмотреть до и после балансировочного клапана прямые участки достаточной длины. Перед балансировочным клапаном обычно берут участок в 5 диаметров, а после балансировочного клапана в 2 диаметра. Данное требование в обязательном порядке указывается в документации к клапану.

Заполнять систему отопления, оснащенную балансировочным клапаном, необходимо особым образом. Для этого в системах, оснащенных динамическими клапанами, надо обязательно предусмотреть заправочные штуцеры, которые надо расположить в непосредственной близости от клапана на обратном трубопроводе. А клапана, смонтированные на подающем трубопроводе, необходимо предусмотрительно закрыть. Для настройки балансировочного клапана используется специальный расходомер или таблицы перепада давления и расхода. Однако в любом случае первоначальный расчет выполняется еще на стадии расчета отопительной системы.

Балансировочный клапан для настройки системы отопления

Разновидности балансовых устройств

Обычными шаровыми кранами нельзя регулировать поток воды в трубах или радиаторах. Но для правильного распределения теплоносителя по батареям такая регулировка необходима. Ручной балансировочный клапан (иначе – вентиль) как раз и служит для настройки системы водяного отопления. В публикации мы расскажем, где ставится балансовый кран и как его правильно использовать при балансировке отопительной сети частного дома.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2—3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

  1. К котлу подключены 2—4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
  2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в другой публикации).

Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Чтобы направить к дальним батареям требуемое количество теплоносителя, на подводках к ближним приборам ставятся радиаторные балансировочные вентили, изображенные на фото. Они ограничивают проток воды, частично перекрывая проходное сечение труб и увеличивая гидравлическое сопротивление участка.

Клапан радиаторный балансировочный – прямой и угловой

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Читайте так же:
Автоматизированная система управления шахтными подъемными установками

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Стояковая схема отопления многоэтажного дома

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

  • в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
  • в многоквартирных домах, обогреваемых собственной котельной;
  • при обвязке твердотопливного котла с теплоаккумулятором.

Установка кранов на батарею отопления

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Схема подключения 2-трубных стояков с балансовыми кранами

Пример схемы с групповой балансировкой стояков

Справка. В алюминиевых и стальных радиаторах с нижним подключением балансировочный кран встроен в специальную фурнитуру, предназначенную для присоединения подводок к таким приборам.

Выделим моменты, когда ставить регулирующие клапаны не нужно:

  • в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
  • если все батареи оснащены термостатическими клапанами с преднастройкой;
  • на последнем (тупиковом) радиаторе;
  • в системах отопления коллекторного типа.

Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.

Конструкция и принцип работы

Радиаторный кран, предназначенный для ручной балансировки отопления, состоит из таких деталей:

  1. Латунный корпус с резьбовыми патрубками для подключения труб. Внутри методом литья выполнено седло – вертикальный круглый канал, немного расширяющийся кверху.
  2. Запорно-регулирующий шпиндель с рабочей частью в виде конуса, входящего при закручивании в седло и ограничивающего поток воды.
  3. Уплотнительные кольца из резины EPDM.
  4. Защитный пластиковый или металлический колпачок.

Примечание. Все известные производители – Danfoss, Herz, Caleffi и другие – предлагают клапаны 2 типов – прямые и угловые. Принцип работы одинаковый, меняется лишь форма.

Подробнее устройство балансировочного клапана показано выше на схеме. По ней видно, что вращение шпинделя ведет к увеличению либо уменьшению проходного сечения, так и выполняется регулировка. Число оборотов от закрытого до максимально открытого положения – от 3 до 5 в зависимости от производителя крана. Чтобы поворачивать шток, нужно использовать обычный или специальный ключ в виде шестигранника.

Читайте так же:
Установка сигнализации фараон x160n

Магистральные краны отличаются от радиаторных размерами, наклонным положением шпинделя и штуцерами, предназначенными для:

  • слива теплоносителя;
  • подсоединения измерительных приборов;
  • подключения капиллярной трубки от регулятора давления.

Для справки. Сливным патрубком оснащаются также и радиаторные модели клапанов, например, от бренда Oventrop.

Ассортимент балансовых кранов постоянно расширяется за счет появления новых высокотехнологичных изделий. Пример – вертикальный клапан Caleffi итальянского производства, оборудованный расходомером.

Кран балансировочный с расходомером

Вентиль Caleffi с расходомером можно монтировать в 2 положениях – горизонтальном и вертикальном

Как отбалансировать радиаторную сеть

Обычно монтажники систем отопления устанавливают расход теплоносителя на батареях простым способом: делят число оборотов балансировочного вентиля на количество отопительных приборов и таким способом рассчитывают шаг регулировки. Двигаясь от последнего радиатора к первому, закрывают краны с полученной разницей в оборотах.

Пример. Имеем на одном «плече» тупиковой системы 5 радиаторов с ручными клапанами Oventrop на 4.5 оборота шпинделя. Делим 4.5 на 5, получаем шаг регулировки около 0.9 оборота. Значит, предпоследний отопительный прибор открываем на 3.6 оборота, третий – на 2.7, второй – на 1.8, первый – на 0.9 оборота.

Способ довольно приблизительный и не учитывает различную мощность батарей, а потому может применяться в качестве предварительной настройки с корректировкой в процессе эксплуатации.

Термометр контактный для балансировки системы

Точнее отбалансировать отопление поможет контактный термометр, измеряющий температуру поверхности труб и батарей

Наш опытный эксперт Владимир Сухоруков предлагает другую методику, базирующуюся на измерении реальной температуры поверхности обогревателей. Пошагово инструкция по балансировке выглядит так:

  1. Максимально откройте все балансировочные клапаны и выведите систему в рабочий режим с температурой подачи 80 °С.
  2. Контактным термометром замерьте температуру всех отопительных приборов.
  3. Полученную разницу устраняйте, закручивая краны первых и средних радиаторов, конечные не трогайте. Ближнюю батарею откройте на 1—1.5 оборота вентиля, средние – на 2—2.5.
  4. Дайте системе адаптироваться под новые настройки в течение 20 минут и повторите замеры. Ваша задача – добиться минимальной температурной разницы между дальней и ближайшей к котлу батареей.

Примечание. Погода и температура на улице не играет роли, важна лишь разница в нагреве радиаторов. Кстати сказать, в обычном рабочем режиме при 50—70 °С на подаче дельта температур станет еще меньше. Как система гидравлически уравновешивается с помощью балансировочных вентилей, смотрите на видео от эксперта:

Заключительный вывод

Если вы самостоятельно занимаетесь монтажом отопления, то наверняка столкнетесь с балансировкой. Когда на всех радиаторах, кроме последнего, стоят балансировочные клапаны, процедура не доставит больших хлопот. Лучше брать вентили, регулируемые ключом либо отверткой, а не пластиковой рукояткой, чтобы до них не добрались дети. Не исключено, что зимой положение шпинделей придется корректировать, ведь теплопотери в помещениях бывают разными. Единственный нюанс: не делайте резких движений и открывайте краны в холодных комнатах потихоньку, по ¼ оборота.
