Проектирование автоматической пожарной сигнализации (АПС) и систем оповещения (СОУЭ) от 30 руб. м2

Составьте ТЗ вместе с нашим экспертом за 30 мин и получите предложение на проектирование со скидкой 15% + получите в подарок чек-лист для составления ТЗ к проектированию

Состав проекта системы автоматической пожарной сигнализации, из каких разделов состоит проект

  • Титульный лист
  • Ведомость рабочих чертежей
  • Ведомость ссылочных и прилагаемых документов
  • Общие указания, описание системы
  • Условно графические обозначения
  • Структурная схема
  • Схема-чертеж расположения оборудования и трасс
  • Схема сборки коммутационного шкафа
  • Схема проходных отверстий
  • Задание на электропитание
  • Кабельный журнал
  • Спецификация

Как мы работаем

Составляем с заказчиком предварительное ТЗ для проектирования с учетом планировок

Согласовываем бюджет будущей системы

Заключаем Договор на проектирование

Согласовываем места оконечных устройств, прохода трасс, размещения центрального оборудования

Согласовываем производителя оборудования

Рассчитываем мощности, длины, емкости

Чертим схемы, составляем описание

Высылаем на утверждение

Передаем по акту

Предлагаем свою цену на выполнение монтажа системы под ключ

Что вы получите заказав проект у нас ?

Бесплатную предварительную консультацию о возможностях систем, и ее предварительной стоимости

Точный расчет качественных, количественных показателей системы, выполнит ли она поставленные задачи

Точную картинку где и что будет установлено, как и зачем

Корректировку проекта в случае изменения ТЗ

При горящих сроках быструю разметку трасс для монтажа

Красивые распечатанные проекты в цвете с широкоформатной печатью

Качественный проект вовремя от экспертов отрасли и точка.

Почему всегда требуется разработка проекта системы автоматической пожарной сигнализации, системы оповещения о пожаре?

Проект, а также исполнительная документация автоматической пожарной сигнализации (АПС) и системы оповещения и управления эвакуацией (СОУЭ) требуется на любом объекте, это Требование пункта 61 Постановления Правительства РФ от 07.03.2019 N 248)

В проекте предусматривается категорийность помещений, объекта, эвакуационные выходы, количество людей, площади, высота потолков, чтобы оборудование правильно и быстро определило возгорание или задымление, а находящиеся в помещениях люди смогли оперативно узнать о возгорании и быстро эвакуироваться.

Проект позволяет очень точно рассчитать количество оборудования, материалов для установки системы, а соответственно определить бюджет будущей системы

В проекте описывается взаимодействие всех инженерных систем с пожарной сигнализацией

Какие ошибки встречаются при проектировании систем пожарной сигнализации

Используются снятые с производства блоки управления пожарной сигнализацией

В спецификации отсутствует применение ОКЛ (огнестойкой кабельной линии), вместо этого используются горючие клипсы и дюбеля

В спецификации заложен кабель не соответствующий пожарным нормам, категории помещений

Неправильно рассчитана нагрузка громкоговорителей на линию оповещения

В проекте отсутствует техническое задание на электроснабжение

В проекте отсутствуют трассы управляющие инженерными системами(дымоудалением, вентиляцией, скуд)

Порядок проектирования охранно-пожарной сигнализации

Охранно-пожарная сигнализация объединяет в себе две разных системы, которые имеют много общего – это противопожарная сигнализация и охранная. В частности, у них идентичны способы приема и обработки поступающей информации, похожие каналы связи, практически одинаково подаются тревожные сигналы. Поэтому проектирование пожарной сигнализации обычно совмещают с разработкой охранной и сводят их в единый комплекс ОПС. Такая система организации средств охраны и защиты от пожаров существует достаточно давно, но до сих пор считается наиболее эффективной.

Большинство систем ОПС сегодня включают несколько подсистем, совокупное использование которых дает отличные результаты и позволяет контролировать любые возможные угрозы. Это:

  • охранная – предназначена для защиты от проникновения;
  • тревожная – для вызова помощи в случае нападения;
  • аварийная – контроль за утечками воды и газа;
  • пожарная — отслеживает малейшие признаки опасности возникновения пожара.
Читайте так же:
Регулировка фар своими руками мицубиси галант

В подсистему пожарной сигнализации входят средства получения, обработки, передачи и окончательного представления информации с охраняемого объекта на контролирующий дисплей. Кроме того, могут быть задействованы средства автоматического пожаротушения и дымоудаления, а также аспирационная система, обеспечивающая значительно более раннее обнаружение опасности. В труднодоступных местах используют линейные тепловые извещатели, или термокабели – единые датчики непрерывного действия, обладающие высокой чувствительностью по всей длине.

В функции охранной сигнализации входит своевременное фиксирование факта проникновения и моментальная передача информации по системе связи с максимально полным описанием характера события. Статистика свидетельствует, что на объекты с налаженной охраной и правильно смонтированной ОПС приходится всего 5 % от всех несанкционированных проникновений (ОПС не управляет контролем доступа, странная статистика).

Проектирование охранно-пожарной сигнализации подразумевает деление охраняемого объекта на несколько зон, в частности:

  • периметр территории;
  • периметр здания;
  • общее помещение;
  • отдельные помещения для сотрудников;
  • кабинеты руководящих работников компании.

В зависимости от охвата тех или иных зон, меняется надежность и эффективность охранной сигнализации, что закладывается еще на стадии проектирования ОПС.

Создание системы ОПС включает такие этапы:

  • предпроектное обследование;
  • проектирование;
  • поставка необходимого оборудования и его монтаж с испытательными работами;
  • сервисное обслуживание.

Порядок разработки проекта охранно-пожарной сигнализации

После предварительного осмотра фиксируются параметры охраняемого объекта (характер здания и помещений – высота потолков, средняя температура воздуха, вентиляция). В зависимости от полученных данных и стоящих задач (способа выявления тревожных ситуаций, передачи информации на пульт, формирования сигналов), определяют основные технические решения.

Приемно-контрольные приборы

Основные технические решения

Стандартный проект охранно-пожарной сигнализации должен содержать количество и размещение:

  • приемно-контрольных устройств – ПКУ;
  • извещателей радиоканальных охранных и пожарных;
  • устройств управления и индикации;
  • исполнительных устройств.

К документации прикладывают схемы расположения всех элементов ОПС на плане здания и участка, схемы подключений с трассами прокладки кабелей, сводят таблицы подключений и заводят кабельный журнал. На все элементы оборудования указывают спецификации, составляют смету на монтаж всего оборудования и первоначальную ведомость работ.

В качестве общих параметров системы охранно-пожарной сигнализации определяют: рабочую частоту, номер радиоканала, наличие или отсутствие режима увеличенной дальности, параметры взаимодействия с другими проводными системами, если они есть, определяют критерии возможных помех.

Местоположение и количество звуковых оповещателей, если таковые предусмотрены, требует учета уровня звукового давления и акустического расчета параметров системы оповещения при пожаре. Для многоэтажных зданий в проект пожарной сигнализации включают поэтажные планы с указанием размещения пожарных радиоизвещателей во всех зонах контроля и автоматических установок пожаротушения.

Количество охранно-пожарных радиорасширителей (РРОП) определяется с учетом числа пожарных и охранных извещателей (ИО и ИП), которые есть в здании, и расчетных возможностей конкретного РРОП. Так, максимальное число ИП и ИО, которые может контролировать один РРОП, обычно составляет 32, или 16 охранно-пожарных разделов. Параметры радиорасширителя в конкретной системе программируются от ПК по интерфейсу RS-232. Отдельно обычно выводятся сигналы с извещателей входа в здание, периметра, тревожной сигнализации, сигнал «Пожар».

Количество радиорасширителей также зависит от общей емкости системы и расстояний, на которых РРОП способен эффективно воспринимать сигнал от извещателей и обмениваться сигналами с другими радиорасширителями (от 25 до 400 м в зависимости от условий использования). Окончательный результат часто фиксируют после проведения испытаний на объекте.

Электроснабжение пожарно-охранной сигнализации

Системы ОПС относятся к электроприемникам 1-й категории. Предусматривается наличие резервного источника, способного обеспечить работу системы в течение минимум 24 часов без поступления внешнего электроснабжения. Режим тревоги в режиме резервного питания должен функционировать в течение не менее 3 часов. Для ОПС используются обычно БП-12/2, которые соответствуют всем необходимым требованиям.

Читайте так же:
Сервис для автоматической установки системы

Расчет нагрузки источника питания

Кабели охранной сигнализации прокладывают в отдельных коробах – они не должны находиться рядом с электропроводкой, где напряжение превышает 60 В. Минимальное расстояние между ними 40-50 см.

Системы ОПС должны включать оборудование, которое соответствует санитарным нормам: не выделяет вредных веществ, не превышает допустимый уровень шума. По требованиям техники безопасности и охраны труда все элементы ОПС должны быть доступны во время эксплуатации и обслуживания пожарной сигнализации, иметь ограждения токонесущих частей (если они находятся в пределах досягаемости), иметь автоматические выключатели и устройства зануления металлических элементов. Монтаж и обслуживание ОПС имеют право осуществлять профильные организации с допуском к данному виду деятельности.

Проектирование автоматической пожарной сигнализации в Москве

Автоматическая пожарная сигнализация (АПС) – многофункциональная система, которая самостоятельно переходит в активный режим при возникновении возгорания в помещении.

В ее состав входят:

  • датчики обнаружения пожара;
  • устройства звукового оповещения;
  • система пожаротушения (в зависимости от проектирования);
  • устройства подачи сигнала СКУД.

В случае тревоги происходит разблокировка пожарных выходов, лифтовые кабинки спускаются на первый этаж, подсвечиваются указатели эвакуации и проч. Основной элемент АПС – пожарная сигнализация, выполняющая следующие функции:

  • своевременное обнаружение возгорания;
  • подача сигнала об эвакуации людей;
  • оповещение о местоположении источника огня.

Также в составе АПС может быть оборудование для тушения пожара.

Проектирование АПС – это составление схемы монтажа и прочей технической документации с учетом планировки помещений и устанавливаемого оборудования. Проектирование системы производится с учетом правил МЧС СП 5.13130.2009. В этом документе речь идет о выборе оборудования, особенностях его монтажа и подключения.

При проектировании специалисты ООО «Безопасность» учитывают все факторы, влияющие на надежность и стоимость системы. В проекты включаем только проверенное оборудование, способное срабатывать при внезапном повышении температуры.

Из чего состоит проект пожарной сигнализации

• Структурные схемы пожарной сигнализации;

• Планы размещения необходимого оборудования и прокладки кабельных трасс с разметкой по этажам;

• Электрические схемы с расчетом потребляемой мощности;

• Спецификации и расчет систем.

По готовому проекту возможно составление сметы с точным указанием стоимости работ и выполнение последующего монтажа.

Для того, чтобы приступить к разработке проекта, заказчику необходимо предоставить проектной организации исходные данные и техническое задание на проектирование. В дальнейшем информация, указанная в этих документах, отражается в исполнительной документации (чертежи, спецификации и т.д.).

Исходными данными являются:
  • название и адрес объекта;
  • контактные данные заказчика;
  • схема с указанием этажей и площади внутренних помещений;
  • класс пожарной безопасности здания;
  • название помещений по их функциональному назначению (общественное, коммерческое, жилое, производственное);
  • строительный и отделочный материалы конструкции потолка/стен с указанием их высоты;
  • тип и характеристика вентиляции, а также схема размещения воздуховодов;
  • ближайшая точка присоединения к электросети;
  • места расположения оборудования, включая оконечные резисторы;
  • схема прокладки кабельных линий, сетей, их разновидности;
  • температурный режим помещений, если он отличается от обычного;
  • паспорта, техническое описание установок пожарной сигнализации;
  • дополнительная информация.
  • техническом задании помимо представленных выше данных указываются:
  • бренд производителя и модель аппаратно-программной платформы, на базе которой будет вестись построение системы пожарной сигнализации;
  • тип организации зон контроля автоматической установки пожарной сигнализации (АУПС) – адресный или безадресный, радиальный или кольцевой;
  • интеграция с другими системами и инженерным оборудованием;
  • место размещения пожарного поста;
  • количество источников электропитания;
  • категория надежности электроснабжения;
  • технические требования к основным элементам АУПС: типам пожарных извещателей (ПИ) и шлейфов пожарной сигнализации, к приборам приемно-контрольным и управления (ППКУ), источникам бесперебойного питания и др.
Читайте так же:
Саньенг установка сигнализации с автозапуском

Скорость проектирования зависит от того, насколько детально проработано техническое задание, насколько учтены нюансы, характеристики объекта.

В проекте нужно учесть:

  • геометрические размеры помещений;
  • особенности планировки;
  • сложность конструкций;
  • места с наибольшей вероятностью возгораний (например, помещение с твердотопливным котлом в качестве источника тепла для системы воздушного отопления – ссылка на статью проектирование системы воздушного отопления).

Полное соответствие проекта всем требованиям обеспечивается соблюдением стандартов нормативных документов по пожарной безопасности. Проект автоматической пожарной сигнализации требуется при вводе в эксплуатацию новых объектов, и при отсутствии пожарной сигнализации в уже эксплуатируемом здании.

Исходные данные являются первым этапом проектирования. В целом же пожарное проектирование выглядит следующим образом:

  • исходные данные об объекте: назначение, площадь, архитектурно-строительные планы помещений, принадлежность к определенной категории пожароопасности;
  • обследование объекта: детальное обследование, замеры, проверка и актуализация поданной на предыдущем этапе информации;
  • составление технического задания на проектирование системы охранно-пожарной сигнализации;
  • разработка проектной документации;
  • экспертиза проектной документации;
  • разработка рабочей документации.

В итоге получается готовый проект, содержащий комплекты основных схем и чертежей, спецификации предлагаемого к использованию оборудования, а также все необходимые расчеты и пояснения для выполнения монтажа системы.

Стоимость разработки проекта пожарной сигнализации

Цена проектирования зависит от ряда факторов, основные из которых:

  • размер помещения (чем больше площадь, тем выше цена за 1 м2 );
  • тип пожарной сигнализации (пороговая, адресно-опросная или адресно-аналоговая) и производительность оборудования;
  • разновидность объекта (для помещений с легко воспламеняемыми веществами нужно особое оборудование).

Согласование проектной документации

Специалисты ООО «Безопасность» разрабатывают проектную документацию таким образом, чтобы согласование с заказчиком готового проекта не вызвало затруднений. Хотя при необходимости, конечно, в документацию могут быть внесены изменения. По желанию заказчика возможно проведение экспертизы проекта в пожарном надзоре.

От качества проектирования пожарной сигнализации зависит безопасность объекта. По этой причине мы со всей ответственностью подходим к проектам АПС. Единственное пожелание заказчику – внимательно отнестись к составлению техзадания. Стоимость проектирования зависит от площади помещений, сложности планировок, устанавливаемого оборудования и прочих факторов.

Проектирование систем пожаротушения

Грамотная организация мер противопожарной безопасности, включающая в себя профессиональный монтаж автоматических систем пожаротушения помогает избежать пожара и материальных потерь, которые он может повлечь за собой.

Снизить расходы на установку противопожарной системы можно, обратившись к услугам профессиональных проектировщиков. Каждый из охраняемых объектов индивидуален и требует создания уникальной схемы установки пожарной сигнализации.

Технические средства противопожарной безопасности

К техническим средствам противопожарной безопасности относятся:

  • АПС — автоматическая пожарная сигнализация;
  • СОУЭ — система оповещения и управления эвакуацией людей при пожаре.

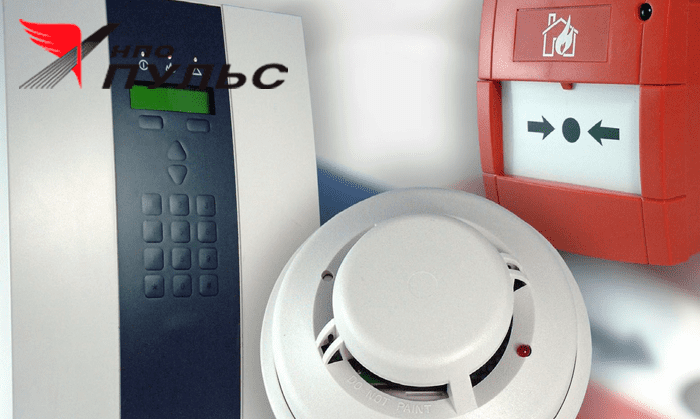

АПС- автоматическая пожарная сигнализация

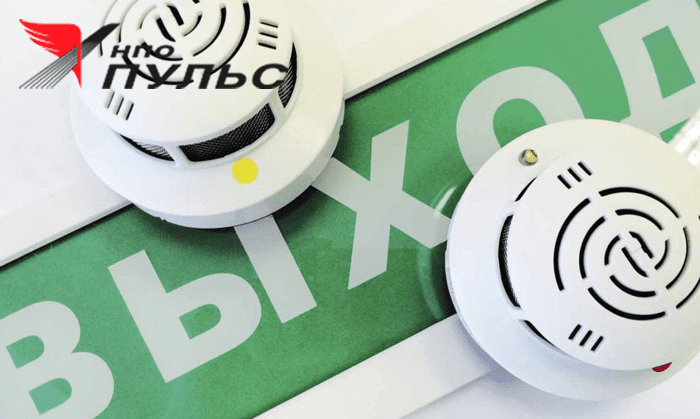

Безадресная проводная

Самый простой и бюджетный тип АПС с идентификацией возгорания только по шлейфу. Пожарные извещатели переходят из одного состояния в другое при изменении сопротивления. В этом случае будет сформирован и отправлен сигнал от датчика к пульту управления. На каждом из шлейфов безадресной АПС может быть установлено до двух десятков датчиков, из-за чего невозможно бывает определить, какой из них сработал. Обслуживать такую систему сложно, извещатели часто активируются без видимых причин.

Разные сигнализации Безадресная сигнализация Красная сигнализация

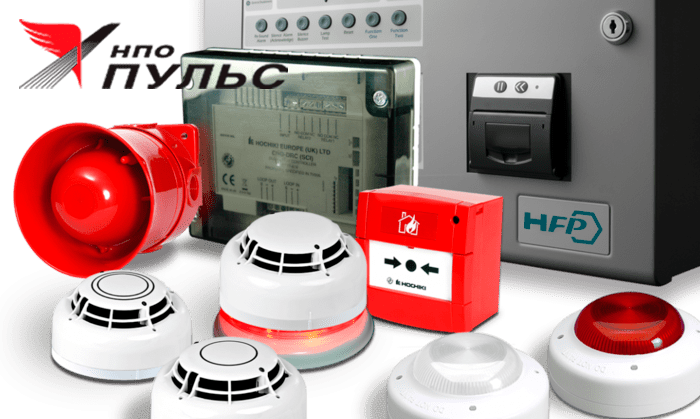

Адресная проводная

Более сложная и более надежная система. Каждый прибор в ней имеет свой уникальный адрес. Линейка адресного оборудования поддерживает создание системы комплексной защиты здания. Пульт управления регулярно диагностирует датчики на предмет наличия неисправностей или возникновения пожара. Пожарные извещатели являются независимыми друг от друга, что значительно упрощает процесс выявления очага пожара или поломки прибора.

Читайте так же:
Установка спутниковой сигнализации автолокатор

Список рабочих состояний:

  • норма;
  • неисправность, запыленность;
  • внимание; пожар.

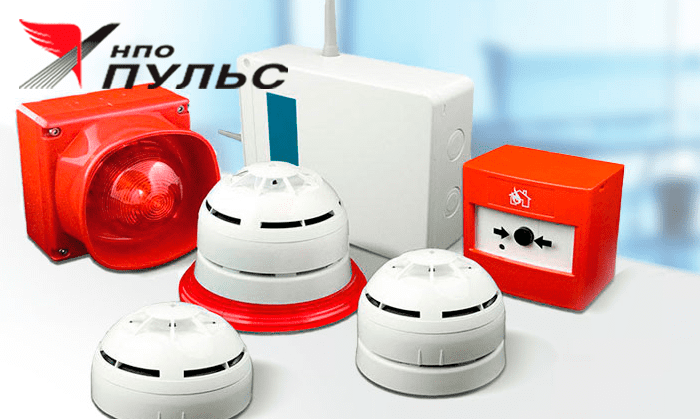

Радиоканальная

Самая сложная система. Радиоканальные АПС во многом похожи на адресно-аналоговые. Основное отличие в том, что для связи пульта контроля и пожарных извещателей используются радиоканальные линии. Такие системы оповещения востребованы на объектах, где нет технической возможности проложить кабель.

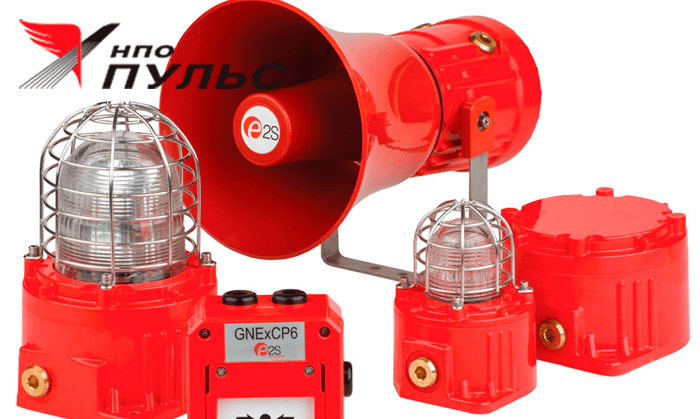

СОУЭ — система оповещения и управления эвакуацией людей при пожаре

СОУЭ — это обязательная часть системы безопасности зданий различного назначения с постоянным пребыванием в них людей. Она предназначается для оперативного оповещения о возникновении пожара ЧС, правильной организации эвакуации из задымленных помещений.

Подбор подходящего типа СОУЭ производится согласно нормам, изложенным в СП 3. 13130. 2009:

  • детские учреждения не выше одного этажа вместимостью до 100 человек;
  • двухэтажные детские сады (до 150 человек);
  • гостиницы и общежития не выше трех этажей (до 50 человек);
  • учреждения культуры — библиотеки, театры, концертные залы (до 100 человек);
  • танцевальные и выставочные залы (до 500 человек, до трех этажей);
  • торговые площади до 500 м2 не выше одного этажа;
  • школы (до двух этажей, до 350 человек).

Подразумевают исключительно звуковое оповещение — звонками, сиренами различной тональности, ревунами, сигналами пожарной тревоги. Звучание сирен сигнализирует о срабатывании системы пожарных датчиков и необходимости как можно скорее покинуть опасную зону. Регулировка громкости таких систем не предусмотрена.

ВАЖНО! К недостаткам звукового оповещения относят низкую степень информативности, отсутствие голосовых и световых подсказок о расположении путей эвакуации и выходов из здания. К преимуществам — простота обслуживания и дешевизна.

Извещение людей о происшествии в таких системах производится при помощи заранее записанных речевых сообщений. Выходы в обязательном порядке оборудуются подсвечивающимися табличками. СОУЭ речевого типа могут использоваться не только по прямому назначению. Их нередко применяют для трансляции музыки или рекламных объявлений.

СПРАВКА. В соответствии с требованиями СП 3. 13130. 2009, на путях эвакуации могут быть размещены световые указатели направления движения, есть возможность настройки оповещения только в отдельных зонах и подключения обратной связи с диспетчером.

Речевые с обратной связью

Наиболее технически сложная система оповещения со встроенным автономным комплексом обратной связи с оператором узла управления, люменисцентными или световыми динамическими указателями по ходу путей эвакуации и табличками у выходов. В такой системе можно настроить поэтажное или зональное оповещение.

СОУЭ-01 СОУЭ-02 СОУЭ-03

Системы пожаротушения

Системы пожаротушения — это автоматические установки стационарного типа, которые помогают быстро затушить пламя на начальной стадии, обеспечив безопасность людей.

Автоматические системы пожаротушения

Автоматические системы пожаротушения — технические средства в комплексе, используемые для обнаружения пламени, его локализации и тушения пожара в начальной стадии.

СПРАВКА. Нормативная база для проектирования различных видов технических средств пожарной безопасности — СП 5.13130.2009 изм. 1, в котором регламентируются правила проектирования и монтажа систем пожарной безопасности.

Системы пожаротушения водой

Являются наиболее распространенными. Их применяют на различных объектах: в торговых центрах, гостиницах, высотных зданиях и т.п. Их достоинства: доступная стоимость; экологичность.

СПРАВКА. Применение инновационных систем тушения тонкораспыленной водой позволяет сократить ее потребление в несколько раз и защитить объекты от залития.

К этой же категории относят системы пожаротушения водопенным раствором, применяемые для тушения пожаров повышенной категории сложности (классы А и Б) на предприятиях и складах где хранятся легковоспламеняющиеся или горючие вещества и жидкости.

Читайте так же:
Установка системы охлаждения на процессор amd

Системы пожаротушения газом

Используются для ликвидации очагов пожара во всех контролируемых помещениях путем подачи огнетушащего газа. В случае обнаружения возгорания в опасную зону подается негорючий газ, который снижает содержание кислорода в воздухе и температуру в помещении. Создается защитная среда, которая не поддерживает горение.

СПРАВКА. Оборудование, потушенное газовой системой пожаротушения, не коррозирует, а все последствия устраняются простым проветриванием. Однако, использовать такие системы в присутствии людей запрещено.

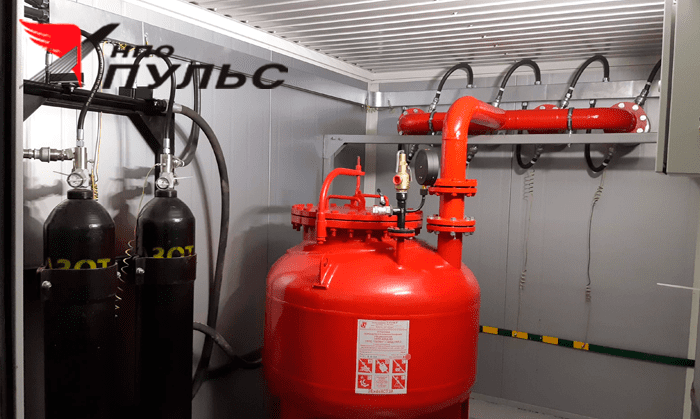

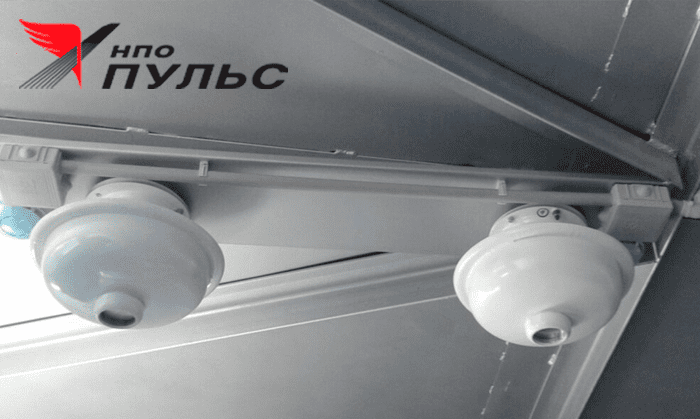

Системы пожаротушения порошком

В них используются вещества на основе солей металлов со специальными добавками. При попадании к очагу возгорания, происходит нагревание порошка и снижение температуры горения. Далее активное вещество разлагается с выделением газа, препятствующего горению за счет вытеснения кислорода.

Порошковое тушение Запас порошка Виды порошковых

Системы пожаротушения аэрозольными веществами

Аэрозольные системы пожаротушения используют для ликвидации возгораний силовых установок, энергетических объектов, электротехнического оборудования, транспортных предприятий и т. п.

СПРАВКА. Аэрозоли не разрушают электроизоляцию, не повреждают конструкции и безвредны для человека. К недостаткам относят скачки температуры и значительное падение видимости в помещении.

Системы противодымной вентиляции

Система противодымной вентиляции нужна для вывода продуктов горения и обеспечения притока свежего воздуха в помещения здания. Включают в себя: Дымоудаление (ДУ).

Удаляет продукты горения, замещая их чистым воздухом с улицы. Огнезащитные клапана (ОЗК). Не позволяет продуктам горения проникнуть в вентиляционную систему и распространиться по зданию. Противодымная вентиляционная система работает только в автоматическом режиме с возможностью местного или дистанционного пуска.

Особенности проектирования различных систем пожаротушения

Чтобы оборудование для пожаротушения работало исправно и обеспечивало объекту необходимый уровень защиты, перед его установкой производят проектирование системы. Это сложный многоуровневый процесс, справиться с которым под силу только опытным профессионалам. В проект включается описание объекта в текстовом виде и схема размещения оборудования и инженерных систем.

Проект системы пожаротушения проверяют на предмет соответствия нормам и правилам соответствующие государственные службы.

Перечень проектно- сметной документации включает:

  1. Техническое задание от заказчика — основной документ, на котором будет строиться проект, учитывающий тип АПС, ее технические показатели, эксплуатационные режимы и совместимость с обслуживаемым объектом.
  2. После получения тех. задания специалисты производят сбор исходных данных: изучают техническую документацию объекта и результаты проверок компетентных органов.
  3. Обследование объекта подразумевает изучение его планировки, инженерных сетей и других особенностей.
  4. По итогу обследования специалисты анализируют полученные результаты, выявляют пожароопасные участки здания, составляют отчеты и экспертные заключения с описанием всех систем и конструкций объекта. Затем данные передаются в проектную организацию в качестве основы для принятия решения по обустройству пожарной безопасности объекта.
  5. Производится подбор подходящего оборудования системы пожарной безопасности. Учитываются технические характеристики помещений, температурный режим эксплуатации здания, количество людей, посещающих его и экономическая целесообразность планируемых мероприятий.
  6. Непосредственная разработка проекта. В первую очередь разрабатывается концепция и создается эскизный план. Затем формируется подробная структура расположения элементов системы ПБ.
  7. После разработки рабочего проекта составляется подробная смета с учетом затрат на приобретение оборудования и его установку.

Выполненные проекты и клиенты НПО Пульс

Наши специалисты хорошо знакомы с разными вариантами развития экстремальных ситуаций и способны тщательно проработать схемы эвакуации людей и борьбы с огнем. НПО «Пульс» имеет богатый опыт разработки и реализации проектов различной сложности.успешно решает задачи по ограждению людей и материальных ценности от пожара. Ниже Вы можете ознакомиться с галереей выполненных проектов и перечнем наших клиентов.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
