Автономное отопление в многоквартирном доме: особенности устройства

Автономное отопление в многоквартирном доме: особенности устройства

Отопление дома можно организовать различными способами, которых на рынке несчетное количество. Однако потребитель вполне резонно ищет вариант, который поможет сэкономить денег и энергоноситель, но что же выбрать? Самое большое количество положительных качеств сочетается в автономном отоплении жилья, сулящее, наверное, главное для современного человека – независимость от обстоятельств.

Что дает установка автономной системы?

Автономное отопление в многоквартирном доме позволяет сэкономить, обеспечив финансовый комфорт. Кроме того, ее можно включить, когда хочется владельцу квартиры, а не коммунальным службам, ведь даже летом могут быть промозглые дни, а управляющая компания не будет включать стояки ради 2-3 дней. А ведь еще случаются ремонты труб в самый неподходящий момент, обязательно зимой, потому дом размораживается, а его обитатели начинают массово простывать.

Котлы для автономии

Двухконтурные котлы производители смогли отладить так, что излишки потребления попросту невозможны, а аппараты очень надежны и сбои случаются очень редко. Кроме того, подача газа в аппарат происходит только в тот момент, когда датчики в квартире просигнализируют о понижении температуры. В это мгновенье сразу включается насос, качающий воду и разгоняющий нагревшуюся жидкость по трубам помещения (прочитайте: «Подбор насоса системы отопления: важные нюансы»).

Очистка камеры сгорания происходит через вентиляционную систему, после чего запускается искра и цикл продолжается, а тепло поступает в квартиру.

Преимущества автономных систем

Автономное теплоснабжение многоквартирного дома несет множество плюсов его обладателям:

• Теплоснабжение многоквартирного дома почти полностью автоматизировано, потому можно задать определенный режим температуры и он будет соблюдаться аппаратом. Кроме того, можно будет поставить минимальные температурные параметры в случае отъезда, так что излишки тепла не будут уходить в пустоту.
• Автономность позволяет зависеть только от себя, потому постоянные прорывы труб у коммунальных компаний больше не будут выключать отопление. В то время как многие будут ждать момента возврата отопления, владелец автономного отопления в квартире может спокойно греться в своих апартаментах.
• Аппараты проходят техническую проверку, потому поломки происходят крайне редко и можно полноценно положиться на отопительную систему и не бояться отключения подачи тепла в самый неподходящий момент.

Оформление документов и его трудности

Если обычно в роли катализатора всех проблем выступает денежная сумма за услугу, то в случае автономного отопления это сбор всех необходимых подтверждений и разрешений на монтаж.

Кроме того, разрешения можно и не получить вовсе, так как чиновники очень неохотно идут навстречу и могут просто застопорить вопрос, особенно если квартира в доме является единственной, претендующей на отопительную независимость. Если случается отказ, то необходимо обязательно созвать комиссию, которая при поддержке независимых экспертов должна будет обосновать решение коммунальщиков и вынести финальный вердикт.

С другой стороны, если дом не является многоквартирным, а собственным, то проблем становится на порядок меньше. Это связано с тем, что можно будет просто обратиться в монтажную компанию, которая займется решением всех проблем: от получения необходимых документов до монтажа котла.

Планировка будущей системы

После того, как финальное решение вынесено и сделан выбор в пользу автономности, стоит обратиться к специалисту, который поможет с решением ряда важных вопросов:

• Как лучше расположить котел в помещении
• Каковы должны быть его габариты
• Какая будет нагрузка на систему индивидуального отопления в многоквартирном доме
• Сколько топлива будет потреблять система
• Какое количество воды будет уходить на обслуживание

Только решив все эти вопросы, стоит идти в кабинеты чиновников за подписями на разрешение строительства, иначе очень вероятен процесс отказа в первом же кабинете.

Сама автономная система будет состоять из следующих элементов:

• Нескольких конвекторов;
• Радиаторов;
• Насосов циркуляции;
• Труб;
• Котла отопления.

• Пара;
• Нагретого воздуха;
• Воды.

По принципу теплоотдачи бывает два типа систем: конвективные и лучистые.

Если рассматривать их с позиции циркуляции, то выделяются:

• Аппараты с механической циркуляцией, которая запускается насосом;
• Приборы с естественной или гравитационной циркуляцией, работающие на принципе разной плотности переносчика тепла.

• Замкнутую, имеющую самостоятельный возврат конденсата в котел;
• Разомкнутую, имеющую возврат конденсата в котел с помощью насоса (прочитайте также: «Схема парового отопления — разбираемся в принципе работы и устройстве системы»).

Что касается автоматики для системы отопления, то стоит отнестись к ее приобретению максимально ответственно, так как именно она обеспечит минимальное потребление энергии вкупе с максимальной отдачей тепла. Кроме того, только хорошее оборудование способно работать без сбоев и обеспечивать нужную температуру в течение больших временных промежутков.

Автономное отопление многоквартирного дома можно оборудовать инфракрасными системами, которые устанавливаются везде без каких-либо проблем, а главное – не требуют специальных разрешений.

Полезные функции автоматизированной автономной системы

Почти каждая система автономного отопления снабжена рядом функций, значительно упрощающих жизнь ее владельцев:

• Автоматизированные системы могут различать резкие изменения температурного режима снаружи, настраивая внутренний климат помещения нужным образом. Благодаря этому, даже в отсутствие хозяев жилища, температура не упадет, и котел вовремя начнет нагревать воду.
• Если температура повышается снаружи, то система снизит потребление энергии, сохранив прежнюю температуру в помещении.
• Автоматические системы способны снижать работоспособность днем и ночью, но при этом нагнетают тепло вечером и утром, когда это особенно необходимо. Благодаря этому создается приятный температурный режим в помещении, а топливо не расходуется излишне.
• Систему можно оснастить датчиком температуры в комнате. Для этого происходит его монтаж в помещениях, не совмещенных с котельной. Если происходит изменение температуры, то система отопления запускается и регулирует температуру в нужную сторону.

Подбор топлива и котла

Для автоматической системы отопления чаще всего применяется газ, так как это один из самых дешевых природных ресурсов. Кроме того, многие котлы проектируются именно под него и имеют возможность размещения, как на полу, так и на стене.

Что касается самого котла, то здесь ключевой выбор заключается между чугунным или стальным оборудованием.

Стальные котлы подвержены коррозии, а потому не столь долговечны как модели из чугуна. С другой стороны, монтировать стальной агрегат гораздо проще, чем чугунный, из-за веса прибора. Кроме того, стальной котел гораздо проще повесить на стену, именно потому большинство подобных моделей делается из данного материала.

Как рассчитать стоимость автономного отопления, смотрите пример на видео:

Особенности настенных котлов

Данные модели котлов набирают все большую популярность, так как позволяют сэкономить пространство, ведь они не занимают место на полу, а их небольшой размер позволяет помещать их где угодно. В то же время, небольшой размер не должен смущать, ведь настенный котел является почти полноценной котельной, которой по плечу обогреть довольно большое жилое помещение.

В состав стандартного настенного котла входят:

• Прибор управления котлом либо горелка;
• Расширительный бак;
• Циркуляционный насос;
• Устройства, поддерживающие безопасность эксплуатации;
• Системы автоматизации, барометр и термометр.

Автономность сулит множество плюсов:

• Независимость от желаний и стремлений коммунальщиков отключить тепло в самый холодный момент года или летом, когда тоже надо мыться;
• Возможность полностью регулировать количество потребляемой энергии;
• Отсутствие тепловых потерь;
• Повышение комфорта жилища;
• Понижение стоимости горячей воды.

Подведение итогов

Резюмируя все вышесказанное, необходимо отметить, что автономная система отопления необходима в любом помещении. Однако стоит уделить максимум внимания монтажу, так как малейшие отклонения могут привести к потерям ресурсов и денег на переделку. Именно поэтому лучше позволить профессиональным сертифицированным компаниям проводить установку котла и всей системы, так как они могут дать гарантию на несколько лет, и в случае необходимости все недостатки системы можно будет исправить бесплатно.

Таким образом, даже если имеется уверенность в собственных силах, но нет большого опыта работы сантехником или слесарем, то лучше не монтировать отопительную систему, так как схемы проведения труб и подключение котла очень замысловатое. У работы множество тонкостей, потому лучше не рисковать, ведь от качества монтажа будет зависеть комфорт и климат помещения, а это слишком высокая цена за небольшие оплошности и небольшую сэкономленную сумму.

Учебный стенд АСО-1 «Автономная автоматизированная система отопления»

Типовой комплект учебного оборудования «Автономная автоматизированная система отопления» предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.Стенд выполнен на самой современной и качественной элементной базе. Полностью готов к работе после распаковки и оснащен исчерпывающим дидактическим материалом для организации современного учебного процесса в Высшей школе, СПО, НПО.

Габаритные размеры панели с автономной системы отопления, мм 1280 х 1060 х 560
Емкость теплоносителя, л, не более 10
Предельное давление (определяется предохранительным клапаном), атм 2,5
Максимальная температура теплоносителя, ºС 100
Рабочая температура теплоносителя, ºС, не более 95
Электропитание от сети переменного тока
напряжением, В 220 ± 22
частотой, Гц 50 ± 0,4
Потребляемая мощность, кВт, не более 3,5

Панель с автономной системой отопления, включающей:

• теплогенератор с позиционным регулятором температуры;
• расширительный бак;
• группу безопасности;
• автоматические регуляторы температуры теплоносителя в контур;
• отопительных приборов;
• два отопительных прибора;
• датчики температуры теплоносителя в различных точках системы отопления;
• циркуляционный насоc;
• измеритель расхода теплоносителя в контуре отопительных приборов;
• запорно–регулирующую арматуру для изменения схемы подключения отопительных приборов;
• насос и аксессуары для заправки гидравлической системы установки под давлением;
• инструкция по эксплуатации установки
• методические рекомендации по выполнению лабораторных работ (8 работ).

1. Устройство и принцип действия автономной системы отопления.
2. Подготовка к работе, заполнение системы отопления теплоносителем, запуск в работу гидравлического контура и системы измерений.
3. Экспериментальное определение номинальной мощности отопительного прибора и его удельных характеристик.
4. Экспериментальная реализация качественного метода регулирования мощности отопительного прибора.
5. Экспериментальная реализация количественного метода регулирования мощности отопительного прибора.
6. Отопительные приборы в параллельной схеме подключения.
7. Отопительные приборы в последовательной схеме подключения.
8. Определение коэффициентов затекания в однотрубной системе отопления с перемычками.

• установка включает в себя все основные элементы автономной системы отопления;
• измерение температуры в различных точках системы;
• измерение расхода теплоносителя в контуре отопительных приборов;
• изучение работы регуляторов температуры различного типа при использовании различных законов регулирования;
• оперативное изменение схемы подключения отопительных приборов;
• экспериментальное исследования процессов в системе отопления и определения характеристик отопительных приборов.

Все перечисленные технические и технологические возможности обеспечиваются благодаря наглядной гидравлической схеме, которую, путем переключения, создают учащиеся, путем управления вентилями и задвижками. Наглядность схемы позволяет отследить подающие цепи, а так же организацию и работу отводящей магистрали.

Компания ООО «Денар-проф» готова предложить своим клиентам, произвести и поставить учебные стенды ЖКХ для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 305000 руб. Стоимость указана актуальная и действует на 1 квартал 2021 года.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья. Надеемся на плодотворное сотрудничество!

Автономное отопление квартир, домов

В зависимости от месторасположения источника тепла системы отопления бывают централизованными и автономными. В централизованной системе отопления источник тепловой энергии — котельная или ТЭЦ, обеспечивает теплоснабжение сразу нескольких зданий, находясь от них на расстоянии. В системах автономного отопления источник тепла находится внутри отапливаемого объекта или располагается в непосредственной близости от него.

Централизованное теплоснабжение

С централизованным теплоснабжением хорошо знакомы жители многоквартирных домов. Очень часто отопление не является комфортным, когда в дом поступает слишком горячая или недостаточно горячая вода.

Минусы централизованного отопления:

1. Работает система не всегда, когда нужно жильцам многоквартирных домов: ранней осенью, когда отопление еще не включили или в середине весны, когда отопление уже отключено, на улице может быть достаточно прохладно, а значит и в помещениях будет некомфортная температура воздуха.
2. Большая протяженность теплотрасс, являющаяся причиной до 30% тепловых потерь, поэтому централизованное отопление обходится потребителю недешево – потребитель вынужден платить не только за полученное тепло, но и за тепло, которое до него не дошло в процессе транспортировки теплоносителя по трубе.
3. Летнее отключение горячей воды при проведении профилактических мероприятий.

Избавиться от недостатков централизованного теплоснабжения можно, перейдя на систему автономного отопления.

Автономное отопление квартиры

Автономное отопление квартиры (поквартирное отопление) реализуется с помощью системы, состоящей из теплогенератора (котла), трубопроводов контура горячего водоснабжения (ГВС) и трубопроводов с подключенными к ним приборами отопления. Такая система устанавливается в каждой квартире. В качестве теплогенератора используется газовый настенный котел, работающий на отопление и ГВС. Он может быть установлен на кухне или в каком-то нежилом помещении.

Устройствами, передающими тепло, выступают радиаторы водяного отопления, конвекторы и теплые полы.

Достоинства поквартирного отопления:

• снижение расходов на оплату коммунальных услуг;
• возможность управлять работой системы по собственному усмотрению;
• отсутствие периодов отключения горячей воды.

Система поквартирного отопления отличается высокой экономичностью: отсутствуют тепловые потери. На время сна или на период отсутствия людей в квартире можно перевести котел на работу с пониженной мощностью.

Главное, что дает автономное отопление в квартире, – это комфорт. Жильцы каждой квартиры получают ровно столько тепла, сколько им нужно (не страдая от его избытка или недостатка, как в случае с централизованным теплоснабжением). Они могут запустить в работу или отключить свою собственную систему отопления в любое время, когда того потребуют погодные условия. Работу системы можно автоматизировать, чтобы она сама поддерживала различную температуру воздуха в квартире в разные периоды суток (например, с 7 до 8 утра – комфортную, с 8 утра до 7 вечера, когда в квартире никого нет, – на уровне, допустим, 16 градусов, а ко времени возвращения жильцов с работы – снова комфортную).

Поквартирные системы реализуются в новостройках (спроектированных под такое отопление), а также в реконструируемых домах. А организовать автономное отопление в отдельно взятой квартире, находящейся в доме, подключенном к централизованному теплоснабжению, нельзя.

Автономное отопление дома

В частном загородном доме может быть реализована автономная система отопления любого типа – в зависимости от предпочтений владельца и его финансовых возможностей. Виды отопления загородного дома:

• водяное;
• электрическое;
• воздушное;
• печное.

Обогреть загородный дом и обеспечить его горячей водой можно посредством тепловых насосов и систем на основе солнечных коллекторов.

В последнее время становятся распространенными экологичные методы обогрева помещений.

Экологичные методы обогрева

1. Энергия солнца, преобразуемая посредством солнечных батарей в электрическую и тепловую энергию.

2. Тепловые насосы, использующие в своей работе энергию Земли с помощью геотермальных скважин.

Система отопления, все узлы и элементы которой находятся в одном доме, имеет много преимуществ перед централизованной системой теплоснабжения. Система автономного отопления дома требует от владельца действия по поддержанию ее работоспособности. Если речь не идет об отоплении на электричестве или магистральном газе, то понадобится решать вопросы с приобретением и хранением топлива. В случае с твердотопливными котлами, дровяными каминами и печами топливо необходимо время от времени подбрасывать в топку. Необходимо следить за состоянием оборудования, заботиться о безопасности его работы, осуществлять техническое обслуживание, ремонтировать.

Автономные системы отопления

В данной статье описано устройство современных систем автономного отопления и обозначены их основные плюсы и минусы. А так же изложена информация о том, как можно установить автономное отопление в квартире.

Сегодня установка автономного отопления очень популярна при строительстве домов и коттеджей. Это и неудивительно, ведь автономные системы отопления позволяют полностью отказаться от услуг коммунальных служб и обеспечить бесперебойную подачу тепла в помещение. При выборе автономных отопительных систем необходимо руководствоваться множеством факторов, начиная от планировки помещения и заканчивая ценами на отопительное оборудование, а также на используемые энергоносители. (См. также: Автономное отопление в загородном доме)

Автономное отопление газовыми котлами

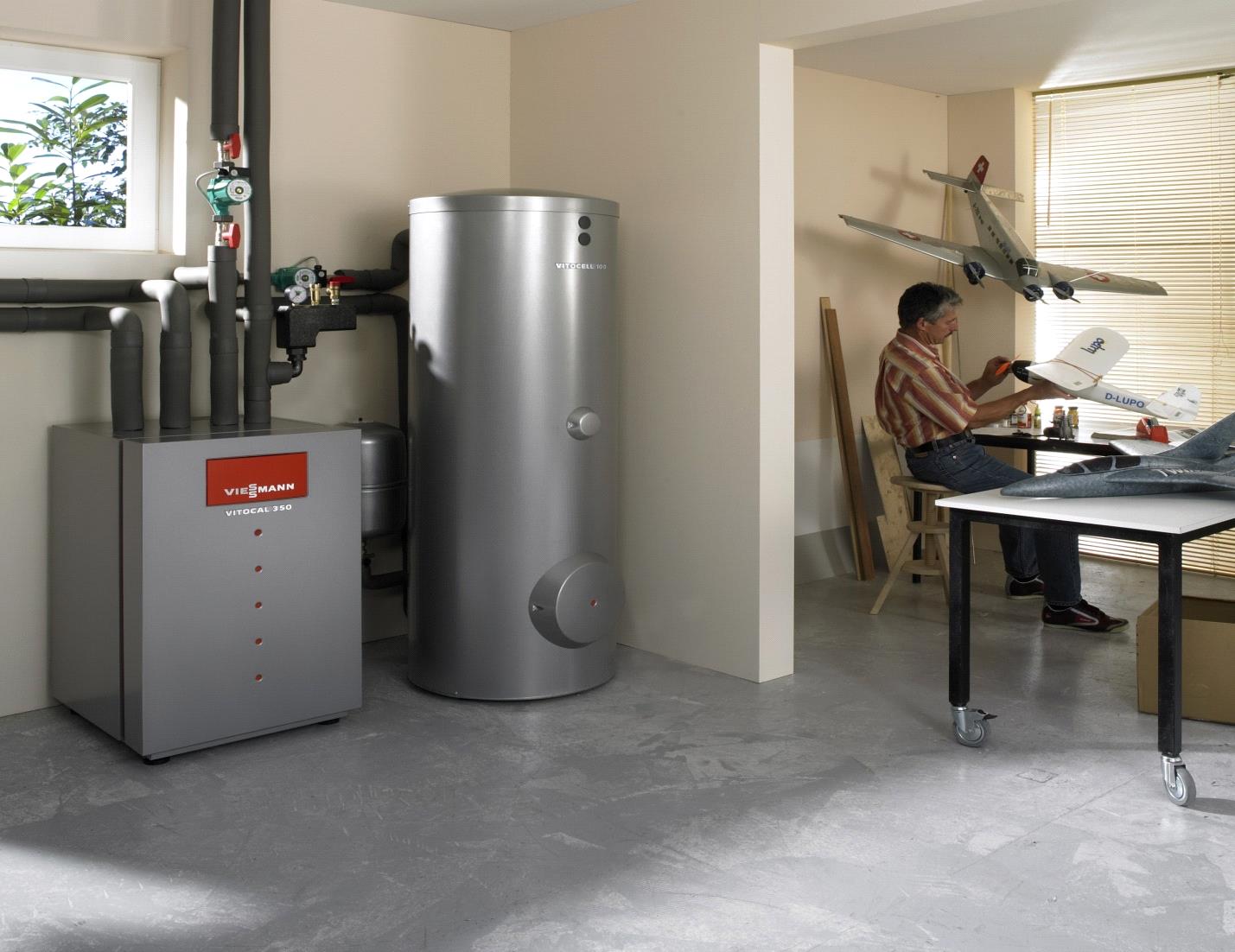

Рисунок 1: Автономное отопление газом.

Сегодня можно найти в продаже множество вариантов газовых отопительных котлов, выполненных из разных материалов. Такие котлы наиболее популярны среди владельцев загородных домов. Их основными преимуществами являются:

Для работы такой системы необходимо либо магистральное подключение к газовой сети, либо установка на участке газгольдеров со сжиженным газом. Котел должен быть установлен в проветриваемом помещении, на расстоянии не менее 0,5 от стен. Площадь помещения должна быть не менее 9 кв. м.

При наличии вблизи вашего участка газовой магистрали отдавайте предпочтение газовой системе отопления, так как оборудование для нее не требует дорогого обслуживания, а стоимость топлива, по сравнению с другими системами, самая низкая. (См. также: Автономное отопление в загородном доме)

Автономные системы отопления дома позволяют обеспечивать постоянное отопление помещений с помощью автоматики. Существуют настенные и напольные модели газовых котлов. Напольные котлы являются более мощными и соответственно способны отапливать большие площади. А настенные модели достаточно компактно, и могут быть смонтированы в любой точке дома. Если помимо отопления необходимо еще обеспечение горячим водоснабжением, то необходимо выбирать двухконтурную модель котла.

Первоначальные вложения в устройство такой автономной системы довольно велики, но это компенсируется легкостью эксплуатации, а также низкой стоимостью природного или сжиженного газа.

Автономное отопление дома на твердом топливе

Рисунок 2: Котел, работающий на твердом топливе.

Такие системы отопления полностью автоматизированы. Подача топлива в котел осуществляется с помощью специальных устройств, а сам котел можно устанавливать даже в жилых помещениях. Топливом для таких котлов служат древесные гранулы и щепа. (См. также: Знакомство с системой отопления)

В нашей стране автономные системы отопления на твердом топливе не очень распространены, из-за дефицита топлива и его высокой стоимости. Такие системы достаточно дороги в эксплуатации. Стартовые затраты на установку отопительного оборудования тоже достаточно велики. Помимо этого для хранения запасов топлива необходимо наличие отдельного закрытого помещения или бункера.

Автономное отопление котлами на жидком топливе

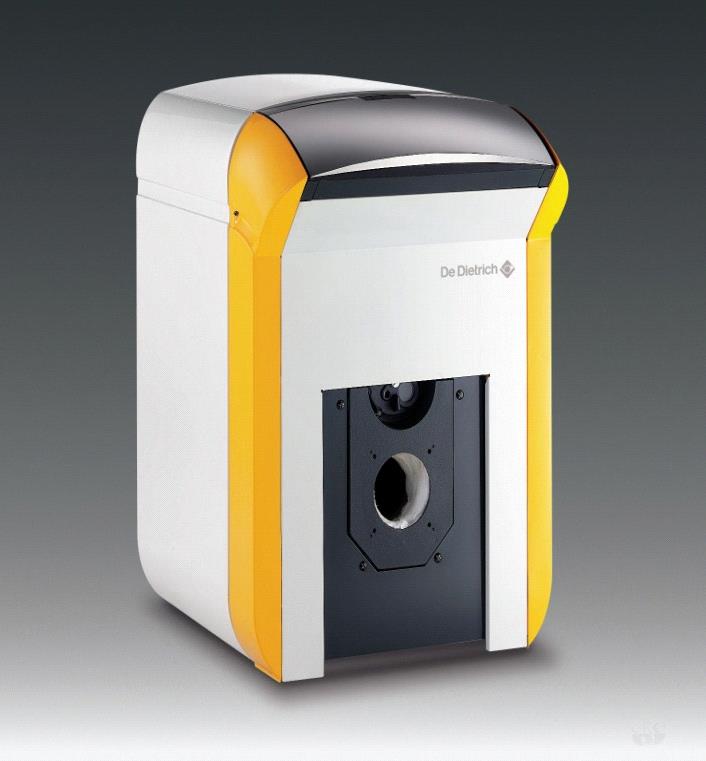

Рисунок 3: Котел, работающий на жидком топливе.

При отсутствии возможности подключения к газовой магистрали основной альтернативой газовой автономной системы является установка системы работающей на жидком топливе. В качестве энергоносителя чаще всего выступает дизельное топливо. Основным достоинством отопления дизельным топливом является высокий КПД котла. Котлы для таких систем должны быть исключительно напольными. Такая система очень хорошо справляется с отоплением больших помещений, затрачивая на это небольшое количество топлива.

Существует целый ряд правил, по организации системы дизельного отопления. Во-первых, необходимо устройство специально оборудованной котельной, а также отведение места на участке для специальных топливных емкостей. Такая система может длительное время работать автономно, но стоимость приобретения и установки оборудования обойдутся достаточно дорого. Топливо тоже стоит достаточно высоко. Дизельное топливо очень часто используется для автономных систем отопления загородного дома, так как с их помощью можно качественно отапливать достаточно большие площади. (См. также: Автономное отопление в загородном доме)

Для отопления больших площадей при отсутствии возможности подключения к магистрали используйте котлы, работающие на дизельном топливе. Во-первых, они достаточно мощные, а во-вторых, такую систему можно будет впоследствии перевести на работу с использованием природного газа.

Автономное отопление с использованием электрических систем

Котлы для электрических систем могут быть изготовлены из чугуна или стали. Они устанавливаются на пол или навешиваются на стену. В их комплекс входят теплообменник, емкости с нагревательными элементами и блок управления. Могут также устанавливаться дополнительные фильтры, расширенный бак и предохранитель. Электрические котлы делятся на тэновые и электродные. Тэновые котлы имеют очень высокий КПД, но зато электродные более долговечны. Мощности настенных котлов хватает на отопление помещений площадью до 600 кв. м., при большей площади помещения необходимо использовать для обогрева напольную модель котла.

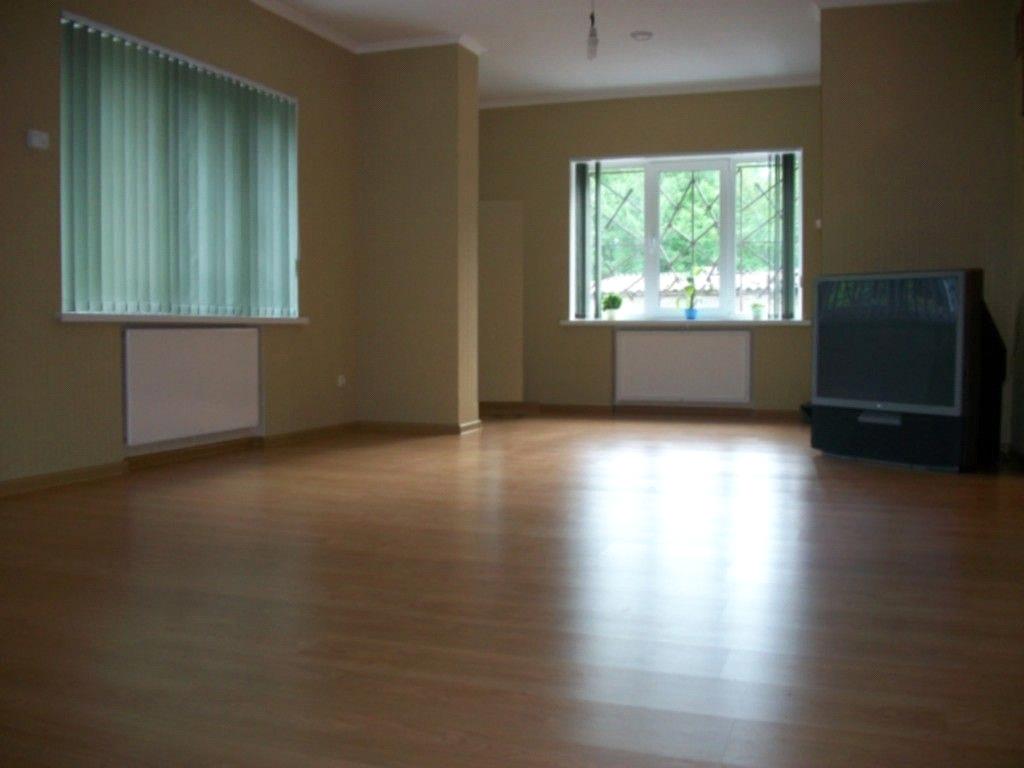

Рисунок 4: Автономное электрическое отопление.

Основными достоинствами электрической системы являются:

Но существует также два значительных недостатка

Автономные электрические системы отопления подразумевают использование резервных источников энергии, на случай перебоев с электричеством. (См. также: Газовое отопление)

Применение для отопления инфракрасных систем и солнечных батарей

Системы с применением инфракрасного излучения становятся все более и более популярными. Такие модели могут работать от газа, электричества, дизельного топлива, а также от солнечной энергии. Можно использовать инфракрасные системы, как для постоянного, так и для дополнительного обогрева жилища.

Такие системы являются достаточно экономичными, могут устанавливаться в любом помещении, и монтироваться к потолку, стенам или полу. Они очень легки в установке. Также такие системы можно использовать для обогрева теплиц или оранжерей.

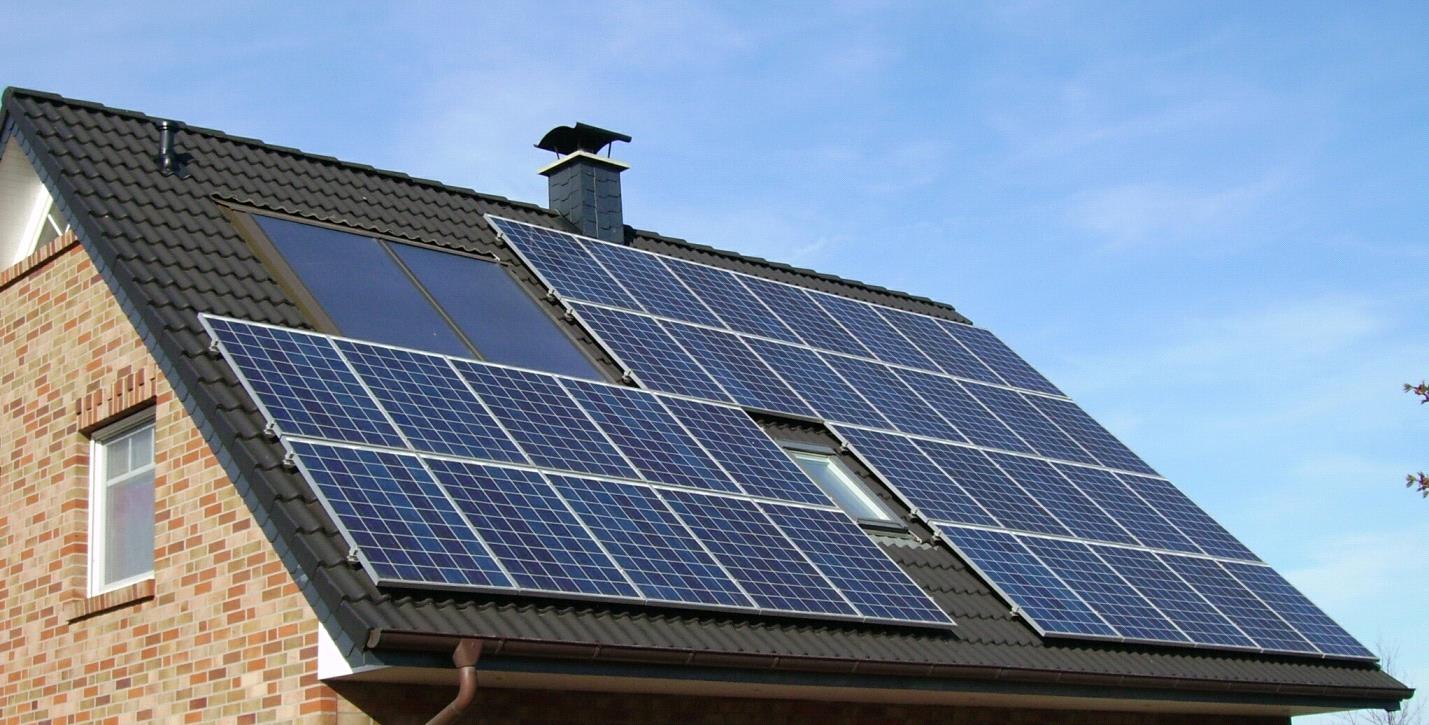

Рисунок 5: Использование солнечных батарей для отопления дома.

Солнечные батареи в России используются в основном в качестве дополнительных систем обогрева. Кроме того, такие устройства будут защищать стены от охлаждения, а также от воздействия на них влаги и плесени. А если в помещении будет обеспечена надежная теплоизоляция, то эффективность действия солнечных батарей увеличится на 70 %.

Для дополнительного обогрева загородного дома установите солнечные батареи, которые защитят стены дома от охлаждения, а также от воздействия влаги.

Установка автономного отопления в квартире

Автономная система отопления квартиры, на сегодняшний день становится также очень востребованной. Дома с наличием мини-котельных в каждой квартире являются очень престижными. По Российскому законодательству разрешается использовать такие отопительные системы в домах высотностью до 10 этажей.

В качестве генераторов тепла для таких котельных разрешено использовать автоматизированные котлы, работающие на природном газе с закрытой камерой сгорания. Их мощность не должна превышать 60 кВт, а коэффициент полезного действия должен быть не ниже 90 %. Также они должны быть обеспечены автоматикой, которая соответствует предусмотренным нормам безопасности.

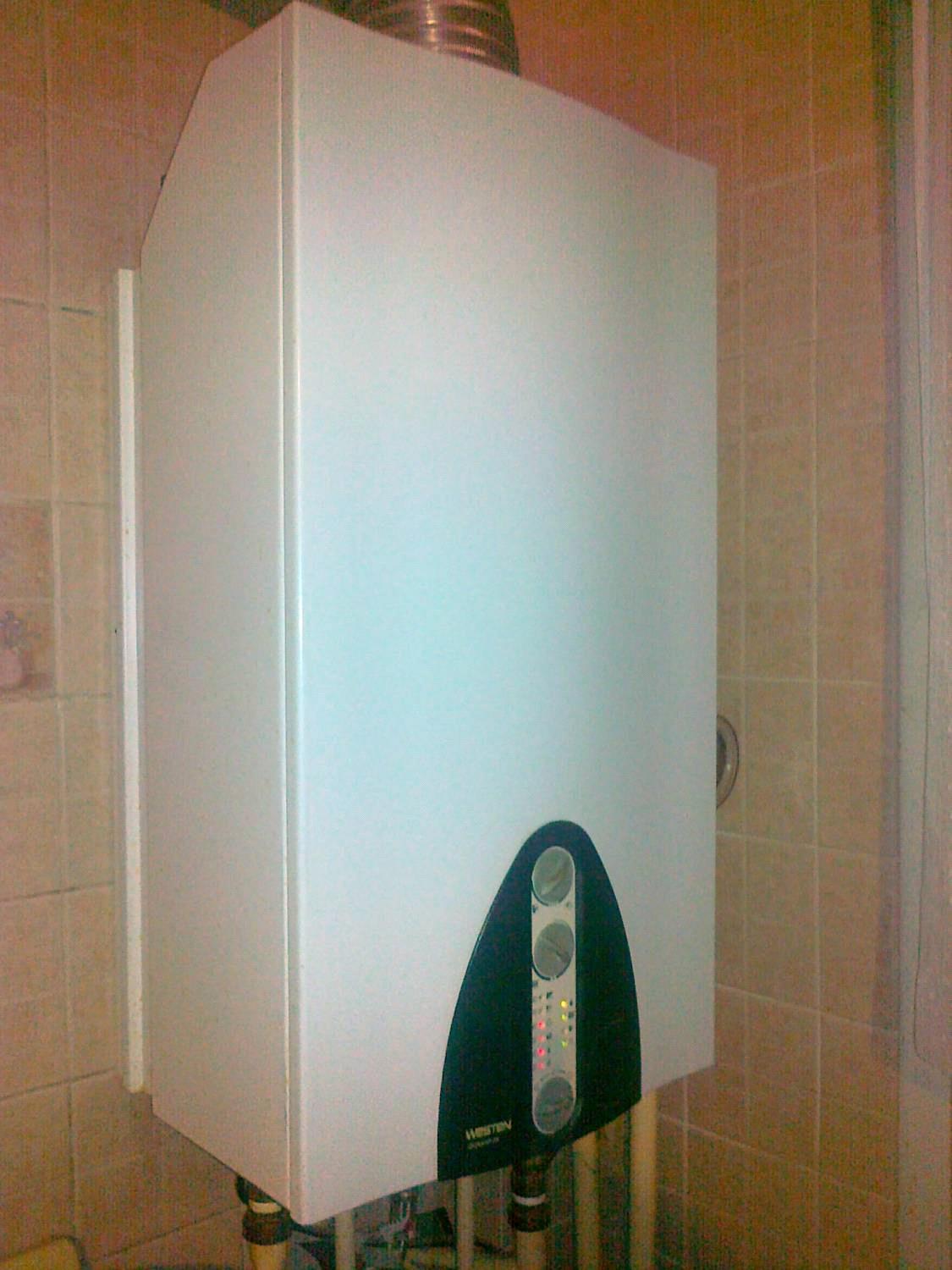

Рисунок 6: Автономное отопление в квартире.

Для организации горячего водоснабжения котлы должны иметь специальный встроенный контур или возможность подсоединения к емкостному бойлеру. Котлы в квартирах можно устанавливать как напольные, так и настенные. Недалеко от котла должен быть обязательно размещен сигнализатор загазованности. Электропитание должно производиться от заземленной розетки мощностью 220 В, а также должно быть предусмотрено устройство бесперебойного питания и стабилизатор напряжения.

Отвод дымовых газов должен производиться в общий дымоход, индивидуальный отвод дымохода или воздуховода через стену не допускается. При устройстве дымоходов должны быть приняты меры для отвода конденсата. Система отопления в квартирах может быть однотрубной или двухтрубной, а также двухтрубной лучевой. Также разрешается подключение к системе теплых водяных полов.
