Главный цилиндр сцепления — снятие, ремонт и установка

Главный цилиндр сцепления — снятие, ремонт и установка

Предупреждение! Тормозная жидкость, используемая в гидравлической системе сцепления ядовита, поэтому при попадании ее на кожу необходимо немедленно промыть это место обильным количеством воды. Если жидкость попала в глаза или внутрь организма, необходимо немедленно обратиться к врачу. Некоторые жидкости имеют свойство легко воспламеняться и могут загореться даже от контакта с горячими узлами автомобиля. Кроме того, жидкость, используемая в гидравлической системе сцепления, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его обильным количеством воды. Также эта жидкость гигроскопична, т. е. поглощает влагу из воздуха и, поэтому жидкость, хранящуюся длительное время в открытой посуде, не рекомендуется использовать.

Снятие

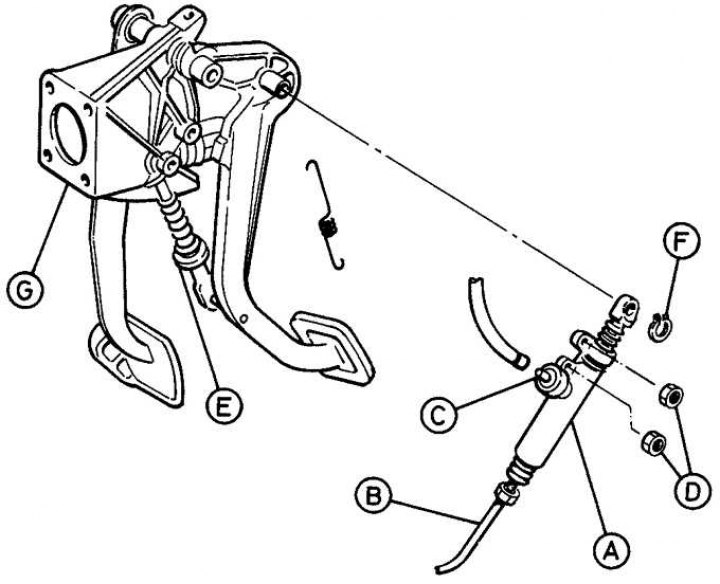

Главный цилиндр сцепления

A – главный цилиндр сцепления; B – муфта резинового шланга; C – соединительный шланг; D – гайки; E – сервопружина педали сцепления; F – стопорное кольцо; G – кронштейн педалей

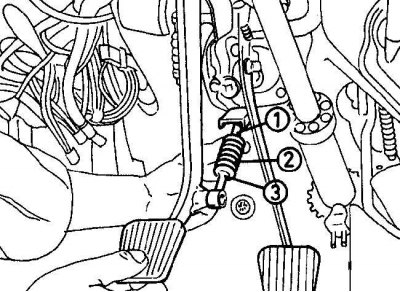

Снятие с толкателя гнезда сервопружины сервопружины и шайбы

После поднятия педали сцепления снимите с толкателя гнездо сервопружины (1), сервопружину (2) и шайбу (3).

1. Главный цилиндр сцепления закреплен на кронштейне педали сцепления и тормоза (см. рис. Главный цилиндр сцепления). Жидкость к главному цилиндру сцепления подается по гибкому резиновому шлангу от бачка с тормозной жидкостью, расположенного в моторном отсеке.

2. Снимите провод массы с аккумулятора.

3. Снимите отделку нижней части панели приборов со стороны водителя.

4. Отогните ковровое покрытие под педалями и закройте пол тряпками для сбора жидкости, вытекшей из гидравлической системы сцепления.

5. Для уменьшения потерь жидкости, используя чистый шприц, откачайте максимальное количество жидкости из соответствующей камеры бачка тормозной системы таким образом, чтобы уровень жидкости опустился ниже подсоединения подающего шланга главного цилиндра сцепления.

6. Установите под главный цилиндр сцепления подходящий контейнер.

7. Отвинтите крепления и отсоедините гидравлическую трубку от главного цилиндра сцепления. Закройте пробками отверстие в трубке и главном цилиндре сцепления для того, чтобы предотвратить попадание загрязнений и уменьшить потерю жидкости.

8. Отвинтите две гайки крепления главного цилиндра сцепления к кронштейну педалей.

9. Поднимите педаль сцепления и снимите с толкателя гнездо сервопружины, сервопружину и шайбу (см. рис. Снятие с толкателя гнезда сервопружины сервопружины и шайбы).

10. Используя лезвие отвертки, снимите стопорное кольцо, крепящее толкатель главного цилиндра сцепления к педали.

11. Отсоедините подающий шланг от главного цилиндра сцепления и извлеките главный цилиндр сцепления из автомобиля.

Разборка и сборка

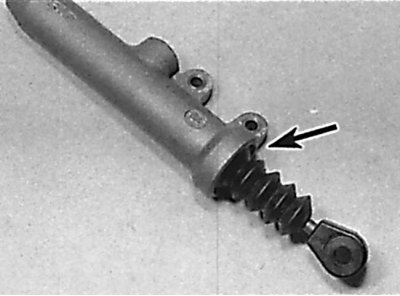

Место крепления пылезащитного чехла толкателя к корпусу главного цилиндра сцепления

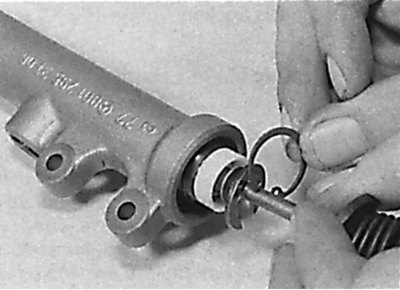

Снятие стопорного кольца с главного цилиндра сцепления

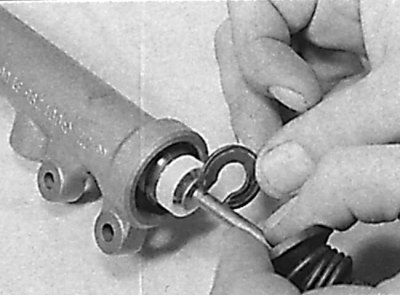

Снятие шайбы с главного цилиндра сцепления

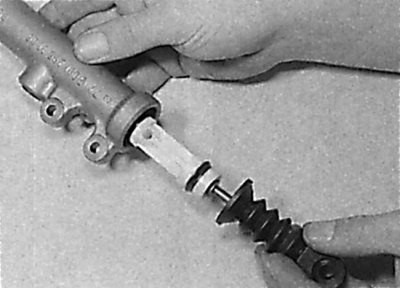

Извлечение толкателя и поршня из корпуса главного цилиндра сцепления

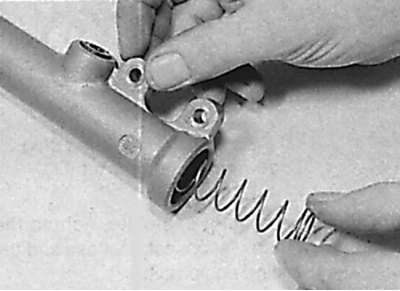

Извлечение пружины из корпуса главного цилиндра сцепления

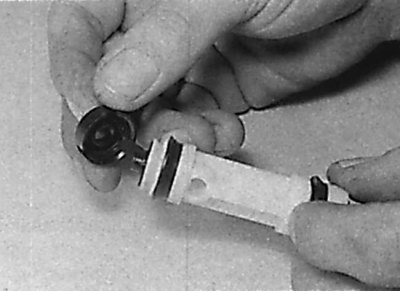

Снятие заглушки и контрольного клапана с торца поршня

1. Снимите пылезащитный чехол толкателя с корпуса главного цилиндра сцепления (см. рис. Место крепления пылезащитного чехла толкателя к корпусу главного цилиндра сцепления).

2. Используя специальные плоскогубцы, снимите стопорное кольцо и извлеките шайбу (см. рис. Снятие стопорного кольца с главного цилиндра сцепления, Снятие шайбы с главного цилиндра сцепления).

3. Извлеките толкатель и поршень вместе с пружиной из канала главного цилиндра сцепления (см. рис. Извлечение толкателя и поршня из корпуса главного цилиндра сцепления, Извлечение пружины из корпуса главного цилиндра сцепления).

4. Снимите с торца поршня заглушку и контрольный клапан (см. рис. Снятие заглушки и контрольного клапана с торца поршня).

5. Промойте все детали главного цилиндра сцепления в чистой тормозной жидкости и проверьте их состояние.

6. Проверьте состояние канала главного цилиндра сцепления и поршня на наличие износа и выработки. Если канал главного цилиндра сцепления имеет выработку или глубокие царапины, замените в сборе главный цилиндр сцепления. Если детали главного цилиндра сцепления в удовлетворительном состоянии замените резиновые уплотнительные кольца.

7. Соблюдая осторожность, снимите с поршня старое уплотнительное кольцо. Окуните новое уплотнительное кольцо в чистую тормозную жидкость и, соблюдая осторожность, установите на поршень таким образом, чтобы рабочие кромки нового уплотнительного кольца находились со стороны пружины поршня.

8. Смажьте канал главного цилиндра сцепления и поршень чистой тормозной жидкостью и вставьте пружину в цилиндр.

9. Установите контрольный клапан и заглушку на поршень и, соблюдая осторожность, вставьте поршень в канал главного цилиндра сцепления.

10. Незначительно вдавите толкатель в главный цилиндр сцепления, установите шайбу и стопорное кольцо в канавку канала главного цилиндра сцепления.

11. Установите пылезащитный чехол толкателя на место и закрепите его на корпусе главного цилиндра сцепления.

Читайте так же:
Автоматизированные системы насосных установок

Установка

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.

2. Установите на толкатель шайбу, сервопружину, гнездо сервопружины, вставьте толкатель в направляющую кронштейна педалей, нажимая при этом педаль сцепления.

3. Проверьте, что ушко толкателя главного цилиндра сцепления повернуто фланцем к педали сцепления.

4. Не устанавливайте нижнюю отделку панели приборов со стороны водителя, пока не будет произведена регулировка толкателя.

5. Залейте жидкость в гидравлическую систему сцепления и удалите из нее воздух.

Гидравлический привод сцепления — удаление воздуха (прокачка)

При возникновении следующих неисправностей необходимо проверить систему гидравлического привода сцепления на отсутствие утечек жидкости и удалить воздух из системы:

— появление свободного хода педали сцепления;

— нахождение педали сцепления в среднем или нажатом положении;

— затруднение переключения передач.

Возможные последствия попадания загрязнений в систему гидравлического привода сцепления

Гидравлический привод сцепления очень чувствителен к загрязнению. Попадание загрязнений в систему может привести к следующим последствиям:

— невозможность переключения передач;

— повреждению или полному выходу из строя гидропривода сцепления;

— утечкам из гидравлического привода сцепления.

Варианты оборудование для прокачки гидравлического привода сцепления:

— установка для удаления воздуха из системы гидропривода через бачок тормозной жидкости типа ОМА 883;

— шприц для удаления воздуха через штуцер, расположенный на рабочем цилиндре привода сцепления.

Прокачка с помощью установки для удаления воздуха из системы гидропривода

Установить автомобиль на рабочее место, застопорить ручным тормозом и выключить зажигание.

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха. При фиксации педали сцепления не применять чрезмерных усилий, дополнительное перемещение педали сцепления вверх может привести к изменению регулировочных параметров выключателя сигнала положения педали сцепления.

Отвернуть пробку бачка гидротормозов и присоединить на ее место установку для удаления воздуха из системы гидропривода (установка для удаления воздуха из системы гидропривода типа ОМА 883).

Снять защитный колпачок со штуцера для удаления воздуха на рабочем цилиндре привода сцепления.

Присоединить прозрачную трубку к штуцеру для удаления воздуха, опустив другой конец в технологическую ёмкость, расположенную выше штуцера для удаления воздуха (трубка прозрачная технологическая, ёмкость технологическая).

Нажать на фиксатор 1, рисунок 12-4, и вытянуть на один щелчок трубку 3 гидропривода, чтобы открылось отверстие для удаления воздуха.

Открыть систему между установкой для удаления воздуха и бачком для тормозной жидкости.

Подождать, пока тормозная жидкость не станет вытекать без пузырьков.

Сбросить давление в гидроприводе сцепления, выключив устройство для удаления воздуха.

Утопить штуцер трубки гидропривода сцепления в рабочий цилиндр до щелчка фиксатора.

Отсоединить прозрачную трубку от штуцера для удаления воздуха и установить на штуцер защитный колпачок.

Отсоединить установку для удаления воздуха.

Долить тормозную жидкость в бачок главного тормозного цилиндра и довести до нормы ее уровень. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра.

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.

Проверить работу выключателя сигнала положения педали сцепления и при необходимости выполнить повторную регулировку (см. тут).

Прокачка вручную с помощью шприца

Установить автомобиль на рабочее место, застопорить ручным тормозом и выключить зажигание.

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции прокачки. При фиксации педали сцепления не применять чрезмерных усилий, дополнительное перемещение педали сцепления вверх может привести к изменению регулировочных параметров выключателя сигнала положения педали сцепления.

Снимите глушитель шума впуска (резонатор) (см. тут)

штуцер для прокачки сцепления

Снять защитный колпачок 1 со штуцера для удаления воздуха 2 на рабочем цилиндре привода сцепления.


тоже на агрегате ВАЗ

Присоединить прозрачную трубку к штуцеру для удаления воздуха так, чтобы она заняла такое же положение по высоте, как и бачок.

прокачка сцепления

Нажать на проволочный фиксатор 1, и одновременно вытянуть (поднять) на один щелчок трубку 3 гидропривода, чтобы открылось отверстие для удаления воздуха.


тоже на КПП JH3


тоже на агрегате ВАЗ

Отвернуть пробку бачка гидротормозов и залить в бачок тормозную жидкость, так чтобы она полилась из трубки для прокачки гидравлического привода сцепления.

Присоединить новый шприц для прокачки гидравлической системы привода сцепления, наполненный 60 мл. тормозной жидкости, к концу прозрачной трубки.

Медленно и полностью вытеснить тормозную жидкость из шприца в гидравлический привод сцепления, следя за тем, чтобы воздух из верхней части шприца не попал в систему.

Читайте так же:
Установка сигнализаций на поло автозапуск

Утопить штуцер трубки гидропривода сцепления в рабочий цилиндр до щелчка фиксатора.

Отсоединить прозрачную трубку от штуцера для удаления воздуха и установить на штуцер защитный колпачок.

Довести до нормы уровень тормозной жидкости в бачке главного тормозного цилиндра. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра.

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.

Проверить работу выключателя сигнала положения педали сцепления и при необходимости выполнить повторную регулировку (см. тут).

Гидравлический привод сцепления — удаление воздуха

При возникновении следующих неисправностей необходимо проверить систему гидравлического привода сцепления на отсутствие утечек жидкости и удалить воздух из системы:

— появление свободного хода педали сцепления;

— нахождение педали сцепления в среднем или нажатом положении;

— затруднение переключения передач.

Возможные последствия попадания загрязнений в систему гидравлического привода сцепления

Гидравлический привод сцепления очень чувствителен к загрязнению. Попадание загрязнений в систему может привести к следующим последствиям:

— невозможность переключения передач;

— повреждению или полному выходу из строя гидропривода сцепления;

— утечкам из гидравлического привода сцепления.

Для удаления воздуха из гидравлического привода сцепления использовать следующее оборудование:

— установка для удаления воздуха из системы гидропривода через бачок тормозной жидкости типа ОМА 883 ф. "ОМА" (Италия);

— шприц для удаления воздуха через штуцер, расположенный на рабочем цилиндре привода сцепления.

Процедуры по удалению воздуха из гидравлического привода сцепления

Если сняты части гидропривода сцепления

Выполнять операции удаления воздуха с помощью устройства для удаления воздуха через бачок для тормозной жидкости или с помощью нового шприца через штуцер для удаления воздуха, расположенный на рабочем цилиндре привода сцепления (жидкость тормозная).

Если части гидропривода сцепления не сняты

Выполнять операции удаления воздуха шприцом только с помощью впрыска тормозной жидкости через штуцер для удаления воздуха на рабочем цилиндре привода сцепления.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять защиту картера двигателя (см.тут)

Процедура прокачки, если нет снятых частей гидропривода

Прокачка с помощью установки для удаления воздуха из системы гидропривода

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.

Присоединить установку для удаления воздуха из системы гидропривода к бачку для тормозной жидкости (установка для удаления воздуха из системы гидропривода типа ОМА 883 ф. "ОМА", Италия).

Снять заглушку 1, рисунок 8-1, со штуцера для удаления воздуха на рабочем цилиндре 4 привода сцепления.

Подсоединить прозрачную трубку к штуцеру для удаления воздуха, опустив другой конец в пустой сосуд, расположенный выше штуцера для удаления воздуха (трубка прозрачная технологическая, сосуд технологический).

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

прокачка сцепления
Рисунок 8-1 — Удаление воздуха из системы гидравлического привода сцепления:
1 — заглушка штуцера для удаления воздуха;
2 — фиксатор;
3 — трубопровод, соединяющий главный и рабочий цилиндры привода сцепления;
4 — рабочий цилиндр привода сцепления;
5 — коробка передач

Открыть систему между установкой для удаления воздуха и бачком для тормозной жидкости.

Подождать, пока тормозная жидкость не станет вытекать без пузырьков.

Сбросить давление в гидроприводе сцепления, выключив устройство для удаления воздуха.

Нажать на фиксатор и установить трубопровод в рабочий цилиндр до щелчка

Отсоединить прозрачную трубку от штуцера для удаления воздуха и установить заглушку на штуцер.

Отсоединить установку для удаления воздуха.

Долить тормозную жидкость в бачок главного тормозного цилиндра и довести до нормы ее уровень. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра.

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.

Прокачка с помощью шприца

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.

Снять заглушку со штуцера 1, рисунок 8-1, для удаления воздуха на рабочем цилиндре 4 привода сцепления.

Присоединить прозрачную трубку к штуцеру для удаления воздуха так, чтобы она заняла такое же положение по высоте, как и бачок (трубка технологическая).

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

Залить тормозную жидкость в бачок главного тормозного цилиндра, так чтобы она полилась из штуцера для прокачки гидравлического привода сцепления.

Присоединить новый шприц для прокачки гидравлической системы привода сцепления к концу прозрачной трубки, наполненный 60 мл тормозной жидкости (шприц технологический).

Читайте так же:
Тормозные системы буровых установок

Медленно и полностью вытеснить тормозную жидкость из шприца в гидравлический привод сцепления, следя за тем, чтобы воздух из верхней части шприца не попал в систему.

Нажать на фиксатор и установить трубопровод в рабочий цилиндр до щелчка

Отсоединить прозрачную трубку от штуцера для удаления воздуха.

Поставить заглушку на штуцер для удаления воздуха.

Довести до нормы уровень тормозной жидкости в бачке главного тормозного цилиндра. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра.

Двадцать раз быстро нажать на педаль сцепления.

Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.

Процедура подготовки прокачи, если части гидравлического привода сцепления сняты

Заполнить трубопровод, рисунок 8-2, гидравлического привода сцепления с помощью шприца.

прокачка сцепления
Рисунок 8-2 — Трубопровод гидравлического привода сцепления

Присоединить заполненный трубопровод к рабочему цилиндру привода сцепления для предотвращения утечки тормозной жидкости.

Подготовка рабочего цилиндра гидравлического привода сцепления

Заполнить рабочий цилиндр, рисунок 8-3, гидравлического привода сцепления с помощью шприца под собственным весом.


Рисунок 8-3 — Рабочий цилиндр гидравлического привода сцепления

Установить соответствующую деталь (или детали) на автомобиль

Процедура прокачки, после снятия части гидравлической системы

Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.

Снять заглушку со штуцера 1, рисунок 8-1, для удаления воздуха на рабочем цилиндре 4 привода сцепления.

Присоединить прозрачную трубку к штуцеру для удаления воздуха так, чтобы она заняла такое же положение по высоте, как и бачок (трубка технологическая).

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

Залить тормозную жидкость в бачок главного тормозного цилиндра, так чтобы она полилась из штуцера для прокачки привода сцепления.

Подсоединить новый шприц к концу прозрачной трубки, наполненный 60 мл тормозной жидкости.

Медленно и полностью вытеснить жидкость из шприца в гидропривод сцепления, следя за тем, чтобы воздух из верхней части шприца не попал в систему.

Нажать на фиксатор и установить трубопровод в рабочий цилиндр до щелчка

Отсоединить прозрачную трубку от штуцера для удаления воздуха.

Установить заглушку на штуцер для удаления воздуха. Довести до нормы уровень тормозной жидкости. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" на бачке главного тормозного цилиндра.

Как правильно прокачать сцепление

kak prokachat sceplenie

Диагностика и ремонт автомобильного сцепления предполагает снятие его целиком или частично с автомобиля, разбор и отсоединение различных деталей. Это приводит к попаданию воздуха в гидравлическую систему механизма управления. Поэтому любой мастер знает, что после ремонта требуется прокачать сцепление автомобиля, удалив из него лишний воздух. При самостоятельном ремонте автомобильного сцепления, или при появлении симптомов попадания воздуха в систему, водитель должен знать, как своими силами прокачать сцепление.

Когда требуется прокачивать сцепление

kak prokachat sceplenie

Как было отмечено выше, процедура прокачки сцепления необходима при разгерметизации гидравлической системы, которая чаще всего вызвана ремонтными или диагностическими работами. При этом также попасть воздух в гидравлическую систему может со временем эксплуатации машины, если плохо были затянуты соединения агрегатов механизма сцепления. Кроме того, к попаданию воздуха в сцепление приводит появление трещин в трубопроводе или другие его неисправности.

Можно выделить несколько симптомов, которые указывают, что требуется прокачать сцепление:

  • Автомобиль дергается при движении;
  • Педаль сцепления «бьет»;
  • Необходимый результат не достигается при выжиме сцепления, только после полуторного или двойного выжима.

Управлять автомобилем с неисправным сцеплением крайне опасно, как для водителя, так и для агрегатов. Прокачать сцепление можно без обращения в сервисный центр, действуя по инструкции, приведенной ниже.

Что требуется для прокачки сцепления

Процесс прокачки сцепления можно выполнить в «полевых условиях» или в гараже, поскольку он не требует большого количества инструментов. Чтобы прокачать сцепление в одиночку понадобится:

    Новая тормозная жидкость;
  • Пустая тара для слива тормозной жидкости из системы;
  • Набор автомобильных инструментов (стандартный);
  • Резиновый шланг, который подходит по диаметру к сливному штуцеру;
  • Устройство, позволяющее зафиксировать сцепление, чаще всего используется «газовый упор», но можно применить и другие инструменты.

Обратите внимание: Можно обойтись без устройства для фиксирования сцепления, если имеется товарищ, способный взять на себя данную задачу.

Как прокачать сцепление

Важно: Перед тем как приступать к прокачке, необходимо выполнить регулировку сцепления. Прокачка сцепления не будет иметь большого смысла, если не обеспечить свободное движение толкателя поршня цилиндра.

Перед тем как приступать к прокачке сцепления убедитесь, что тормозная жидкость, подготовленная для работы, соответствует рекомендациям производителя автомобиля. Использование неправильной тормозной жидкости может привести к выходу из строя сцепления в результате разбухания резиновых накладок.

Читайте так же:
Установка системы зажигания на дизель

Прокачка сцепления выполняется по следующему плану:

    Сначала необходимо максимально очистить бачок главного цилиндра, чтобы при добавлении тормозной жидкости в него не попадала грязь, пыль и другой мусор;

kak pravilno prokachat sceplenie

Если требуется, после выполнения работ можно долить тормозную жидкость до рекомендуемого значения – от 1,5 до 2 сантиметров от верхней грани бачка.

В результате выполненных работ лишний воздух уйдет из сцепления и, если оно находится в исправном состоянии, исчезнут проблемы в его работе.

Сапунирование гидравлических систем привода сцепления

Наши советы по установке носят рекомендательный характер. Данный документ является общей рекомендацией. Соблюдайте соответствующие руководства по установке и эксплуатации автопроизводителя, а также содержащиеся в них указания и предписания по технике безопасности! Все работы должны выполнять только квалифицированные специалисты! Использованные фотоматериалы и описания носят обобщенный характер и могут отличаться в зависимости от автопроизводителя.

Предотвращение поломок привода сцепления с помощью грамотного сапунирования

Несмотря на электрификацию, захватывающую все большее число компонентов автомобилей – электроусилитель рулевого управления как один из многих примеров – есть компоненты, которые продолжают работать на гидравлике, и это в первую очередь тормозная система, гидравлическая или электрогидравлическая система рулевого управления и гидравлический привод сцепления. Объединяет все эти системы условие отсутствия воздуха для нормального функционирования.

Воздух как причина неисправности

В отличии от жидкостей воздух можно сжать. Поскольку вышеуказанные системы работают по гидравлическому принципу, при котором передача усилия осуществляется посредством столба несжимаемой жидкости, воздух в данном случае является основной причиной неисправности. В случае с гидравлическим сцеплением могут проявляться следующие признаки:

  • Изменение хода педали
  • Проблемы с разъединением сцепления
  • Нечеткое ощущение педали

Гидравлические системы выключения сцепления необходимо прокачивать в соответствии с предписаниями автопроизводителя после ремонта сцепления или замены гидравлических компонентов.

Сапуны для гидравлического привода сцепления

Необходимые инструменты

Для быстрого и эффективного проведения работ необходимо иметь в наличии профессиональное оборудование. Главный инструмент – это подходящий сапун. Процесс сапунирования гидравлических компонентов сцепления без нужных инструментов будет трудоемким и не всегда приносит желаемые результаты. Также понадобится емкость для сбора гидравлической жидкости с прозрачной трубкой, которая должна подходить по размеру резьбовым пробкам сапуна. У некоторых сапунов предусмотрен вакуумный компонент, который выравнивает уровень жидкости в расширительном бачке по окончании процесса сапунирования.

Приводы сцепления

Различные системы привода сцепления основываются на принципе работы главного и рабочего цилиндров. Главный цилиндр приводится в действие педалью сцепления, а рабочий цилиндр использует реализованную передачу усилия для механического выключения сцепления.

Однако системы различаются конструкциями присущих им компонентов. Главные цилиндры имеют собственные бачки для жидкости или соединены трубопроводом с расширительным бачком.

С другой стороны, конструкция рабочих цилиндров так же проста, как у пневмоцилиндров, а выключение сцепления осуществляется с помощью системы рычагов. Иногда рабочие цилиндры выполняют роль концентрического рабочего цилиндра непосредственно на нажимном диске. Сокращение CSC (concentric slave cylinder) используется также в отношении коаксиальных рабочих цилиндров.

Обзор приводов сцепления

Примечания к процессу сапунирования

Несколько основных примечаний к процессу сапунирования, описанному ниже пошагово:

1. Используйте только сапуны, допущенные автопроизводителем.

2. Удостоверьтесь в том, что в процессе сапунирования педаль сцепления полностью отведена в крайнее положение, чтобы ходу гидравлической жидкости ничто не препятствовало.

3. Следите за уровнем жидкости в расширительном бачке

4. Поддерживайте давление на максимально низком уровне. Жидкость, протекающая медленно, выводит из системы больше воздуха, чем быстро текущая.

5. Не задействуйте педаль сцепления во время сапунирования, поскольку это может стать причиной превышения хода. В этом случае гидравлический цилиндр выключится слишком далеко, что может привести к потере герметичности.

Процесс сапунирования пошагово

1. Используйте только жидкости, допущенные автопроизводителем. Обеспечьте идеальную чистоту во время сапунирования.

  • Снимите резьбовые пробки с главного цилиндра или расширительного бачка, затем присоедините сапун с помощью подходящей насадки.
  • Создайте давление в гидравлической системе (макс. 2 бар).
  • Снимите защитный колпак с резьбовой пробки сапуна на рабочем цилиндре.
  • Присоедините подходящую емкость для сбора жидкости с прозрачной трубкой к резьбовой пробке сапуна.
  • Отверните резьбовую пробку сапуна (она закреплена или ввернута).
  • Наденьте резьбовую пробку сапуна, как только жидкость в трубке не будет содержать пузырьков воздуха.
  • Выпустите давление из сапуна.
  • Снимите насадку сапуна с главного цилиндра или расширительного бачка.
  • Проверьте уровень жидкости в расширительном бачке и при необходимости скорректируйте (обращайте внимание на маркировку MAX).
  • Снова установите резьбовую пробку на бачок.
Читайте так же:
Установка сигнализации с автозапуском в сарове

Нажмите несколько раз на педаль сцепления для проверки функции. Педаль сцепления должна всегда самостоятельно возвращаться в исходное положение.

Этапы процесса сапунирования

Подробная информация

ДИЛЕРСКАЯ СЕТЬ SACHS

Несколько щелчков мышью — это все, что нужно, чтобы найти дилера рядом с вами!

SACHS ТЕХПОДДЕРЖКА

Есть ли у вас вопросы по продукции SACHS?

Свяжитесь с нами

Концепция СТО для тех, кто в курсе — ваша экспертная горячая линия

Перейти к ZF [PRO]TECH

СВЯЖИТЕСЬ С НАМИ

  • Выходные данные
  • Юридическая информация
  • aftermarket.zf.com

Мы используем файлы cookie, чтобы обеспечивать правильную работу нашего веб-сайта, персонализировать рекламные объявления и другие материалы, обеспечивать работу функций социальных сетей и анализировать сетевой трафик. Мы также предоставляем информацию об использовании вами нашего веб-сайта своим партнерам по социальным сетям, рекламе и аналитическим системам. Нажав кнопку «Принять все cookie-файлы», вы даете добровольное согласие на активацию всех cookie-файлов. Согласие на частичное использование cookie можно предоставить в разделе «Настройки». В том же разделе у вас есть возможность отозвать или изменить свое согласие.

Центр настроек конфиденциальности

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эксплуатационные файлы cookie

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
