Система водяного охлаждения corsair h100i установка

Обзор системы жидкостного охлаждения Corsair H100i RGB Platinum

Каждый пользователь хочет контроллировать в своей системе всё, что только возможно. Если со всякого рода настройками платы/процессора/памяти/видеокарты никаких проблем не возникает, то привести к требуемому виду подсветку — дело совсем другое. Если раньше комплектующие или аксессуары обладали подсветкой с небольшим количеством настроек (в основном — смена цвета), то сейчас производители устанавливают в свои продукты десятки отдельно настраиваемых светодиодов, реализовывая не только ручное ими управление, но и предоставляя весьма интересные профили работы подсветки в целом. Сегодня мы поговорим об одной из самых ярких систем жидкостного охлаждения Corsair — H100i RGB Platinum.

Содержание:
1. Обзор системы охлаждения, установка на разные платформы
2. Программное обеспечение, тестирование и заключение

Стилистика дизайна коробки осталась прежней, но в оформлении задействована уже вся RGB палитра, подчёркивая, тем самым, наличие подсветки. Собственно, на фронтальной стороне сразу продемонстрировано изделие в сборе с включённой подсветкой, чтобы можно было оценить её зоны — пара вентиляторов и помпа-водоблок. Настраивается всё это при помощи фирменного программного обеспечения iCUE, которое мы рассмотрим на следующей странице данного материала.

На обратной стороне коробки размещена вся необходимая для нас информация — список технических характеристик, схематичное изображение радиатора с вентиляторами и указанием их габаритов, а также описание некоторых особенностей модели — 120 мм вентиляторы с продвинутой RGB подсветкой, возможность тонкой их настройки как плане подсветки, так и скорости работы (включая возможностью полной остановки), полностью медное основание водоблока-помпы, а также подсветку помпы, включающую в себя целых 16 светодиодов.
Основные технические характеристики

Совместимость с платформамиIntel 115x, Intel 2011/2066, AMD AM3/AM2, AMD AM4, AMD TR4
Форм-фактор радиатора240 мм
Габариты радиатора277 x 120 x 27 мм
Материал радиатораАлюминий
Материал основания водоблокаМедь
Серия вентиляторовML PRO
Форм-фактор вентиляторов120 мм
Управление скоростью вращенияPWM
Скорость вращенияДо 2400 об/мин
Уровень шумаДо 39 дБ
Воздушный потокДо 75 CFM
Статическое давлениеДо 4.2 мм-H2O
Поддержка Corsair iCUEДа
ПодсветкаRGB
Гарантия5 лет

Первое, что нас встречает при открытии коробки — руководство пользователя и информация о гарантийном обслуживании.

Остальные аксессуары уложены в отдельные пакетики и зафиксированы в глубине внутренней структуры упаковки.
Итого у нас в руках оказывается полный набор винтов, шайб и стоек; кабель для подключения к USB (внутреннему); системы креплений для Intel и AMD, включая TR4 — для Ryzen Threadripper.

Комплектуется система охлаждения парой 120 мм вентиляторов серии ML PRO, которая характерна подшипниками с магнитной левитацией, что заметно снижает уровень шума на больших скоростях работы.

В темноте вентиляторы с включённой подсветкой выглядят просто прекрасно! Наберитесь немного терпения — видео пример работы подсветки будет чуть позже.

Дизайн вентиляторов весьма строг, в основе лежит чёрная рамка, а лопасти выполнены из полупрозрачного белого пластика. На обратной стороне присутствует наклейка с некоторой информацией о моделях, хоть и минимальной.

С каждой стороны в области прорезей для винтов рамка наделена резиновыми вставками серого цвета, которые минимизируют вибрацию от вентилятора.

Каждый из вентиляторов подключается двумя кабелями — 4-контактным питанием и проприетарным — подсветка.

Но все эти кабели подключаются к коннекторам, выходящим из помпы. Сама помпа требует питания от SATA кабеля, а также подключается к материнской плате (3-контактный кабель как от вентилятора) для мониторинга скорости работы помпы в избежание ошибок отстутсвия сигнала на коннекторе CPU_FAN.

Читайте так же:
Автомобиль сигнализация установка монтаж

Сама система охлаждения, извлечённая из коробки, выглядит классически для решений Corsair. Разница лишь в цвете крышки помпы.

За рассеивание тепла отвечает 240 мм радиатор, заключённый в угловатый металлический корпус в стиле актуальных СВО производителя.

Установка вентиляторов или фиксация радиатора на корпусе допустима в любом положении — технологические отверстия для винтов реализованы в достаточном количестве.

Что очень порадовало — переход на металлические усилители в области фиксаций шлангов к радиатору и помпе.

Хотя, сами фитинги и остались пластиковыми, но очень и очень прочными.

Шланги заключены в прочнейшую оплётку, делая их жёсткими, но достаточно гибкими для прокладки внутри системы в нужном направлении.

Помпа обладает привычной формой, но накладка выполнена в цвете платины — под стать названию модели.

Её внутренний периметр обладает подсветкой, насчитывающей 16 светодиодов. Пример её работы на видео — тоже немного позже.

Сверху (в сторону верхней панели корпуса) выходит набор несъёмных кабелей, о которых мы уже рассказали.

Сбоку находится microUSB коннектор для подключения комплектного кабеля, при помощи чего и производится настройка и мониторинг компонентов СВО, а также некоторых других комплектующих.

Увеличенное основание радиатора выполнено из меди. Термоинтерфейс уже нанесён на заводе.

Отпечаток термоинтерфейса очень хороший, что говорит о высоком качестве основания теплосъёмника.

Отпечаток на процессоре:

Установка на разные платформы

Теперь перейдём к сборке системы.

Для фиксации водоблока на процессоре предусмотрено три типа крепёжных пластин — одно для платформ Intel и два для платформ AMD. Пластина для Intel уже предустановлена производителем. С платформой AMD чуть сложнее — штатную крепёжную пластину на помпе требуется заменить на ту, что идёт в комплекте. А потом остается затянуть пару винтов и всё готово. Но это дело одной минуты.

Самое простое — установка на LGA 2066. Надо вкрутить стойки в сокет.

И зафиксировать водоблок четырьмя винтами.

Остаётся только установить вентилятор и подключить соответствующие кабели. Система готова к установке в корпус!

Никаких проблем совместимости с оперативной памятью нет.

С «народной» LGA 1151 требуется немного больше действий, но они не вызовут проблем даже у новичков. Устанавливаем бэкплейт:

Фиксируем его четырьмя стойками:

И остаётся только зафиксировать водоблок винтами.

Всё готово к работе!

Проблем с оперативной памятью также нет.

Копирование любых материалов сайта допускается только с разрешения Администратора сайта (профиль, e-mail) и со ссылкой на источник.

По вопросам сотрудничества можно и нужно обращаться по этим же адресам 🙂

Модуль жидкостного охлаждения ЦП Corsair Hydro Series H100i RGB Platinum

Для грамотного и эффективного охлаждения центрального процессора компьютерные пользователи все чаще выбирают СВО, а не воздушные кулеры. Причин несколько. Во-первых, готовые водянки замкнутого типа заметно подешевели; довольно неплохие варианты стоят не дороже суперкулеров башенного формата. Во-вторых, производительность и низкий уровень шума; в суровых условиях система жидкостного охлаждения почти наверняка будет работать тише. В-третьих, эстетика; в большинстве случаев любители моддинга установят в свой ПК именно СВО с RGB подсветкой. Это выглядит эффектно и современно.

С номинальным тепловыделением Core i9-7960X обозреваемый модуль жидкостного охлаждения справился без каких-либо проблем. Процессор не нагрелся даже до 50 градусов.

Компания Corsair не первый год выпускает производительные системы жидкостного охлаждения, они отличаются высокой эффективностью, доступностью и совместимостью с большинством платформ и корпусов. В новинках все чаще используются RGB лампы, в результате пользователь получает устройство все в одном (достойное охлаждение для ЦП и яркую подсветку, которая создает уют в темном царстве кейса). Вариант под названием Hydro Series H100i RGB Platinum — одно из таких решений.

Читайте так же:
Установка сигнализации с автозапуском 21214

Технические и функциональные особенности

Corsair Hydro Series H100i RGB Platinum — это простая в плане сборки (но крайне универсальная) модификация, совместимая с большинством процессорных разъемов (есть крепления даже для редкого Socket TR4).

Многие пользователи до сих пор уверены, что СВО — это морока, которая не стоит затраченной энергии. В былые времена, когда энтузиасты собирали водянку по частям, подобные предубеждения действительно были актуальны, но сейчас все упростилось.

Corsair Hydro Series H100i RGB Platinum — это полностью собранное и готовое к работе устройство (сразу из коробки). Процесс монтажа максимально прозрачен (как с воздушным кулером).

Corsair Hydro Series H100i RGB Platinum
СовместимостьLGA 115x, 2011/2066
AM3/AM2, AM4, TR4
Количество вентиляторов2
Скорость вращения400-2400 об/мин
Уровень шума (максимум)37 дБ
Материал водоблокаМедь
Материал радиатораАлюминий
Гарантия5 лет
Габариты вентиляторов120х25 мм
Габариты радиатора277x120x27 мм

В коробке с обозреваемой модификацией пользователь найдет подробную инструкцию на русском языке (с картинками). Если вы планируете охлаждать с помощью Corsair Hydro Series H100i RGB Platinum процессор, совместимый с Socket LGA 2066/2011 (как в нашем случае), вам даже не потребуется вынимать материнскую плату из системника (обратная пластина для фиксации водоблока также не нужна).

Corsair Hydro Series H100i RGB Platinum — прекрасная альтернатива мощным суперкулерам.

Для начала необходимо прикрутить два комплектных ШИМ-вентилятора Corsair ML Pro к 240 мм радиатору, далее закрепить эту конструкцию на верхней или лицевой стенке корпуса (все зависит от модели кейса), а после установить водоблок на процессор (четыре болта). Вот и все.

Испугать могут лишь многочисленные провода, торчащие из Hydro Series H100i RGB Platinum, но и здесь все просто.

SATA коннектор предназначен для помпы, 3-pin розетка — для разъема CPU_Fan, еще один шнур подключается к USB входу на материнской плате, четыре оставшихся соединителя (4-pin) крепим к двум вентиляторам и водоблоку (для синхронизации помпы и подсветки). Система собрана, можно включать ПК.

Обзор и тестирование системы жидкостного охлаждения Corsair H100i GTX

Летом мы писали об обновлении компанией Corsair своих систем жидкостного охлаждения и выяснили возможности модели с 280 мм радиатором – Corsair H110i GT. Но, как отмечали, для использования данной модели нужен корпус, поддерживающий установку 280 мм радиатора, а такие корпуса стоят не так уж и дешево.

В этом плане куда привлекательнее для пользователей может оказаться система охлаждения с 240 мм радиатором, к коим относится Corsair H100i GTX – еще одна новинка, позиционируемая как система «с максимальной производительностью охлаждения»!

Упаковка и комплектация системы жидкостного охлаждения Corsair H100i GTX

Внешнее оформление коробки с системой жидкостного охлаждения Corsair H100i GTX хорошо узнаваемо – на черном фоне эффектно отображена сама система охлаждения с указанием ее названия, основного размера радиатора 240 мм, поддержки фирменной технологии Corsair Link, наличия в комплекте двух 120 мм вентиляторов и гарантии, составляющей 5 лет.

Упаковка Corsair H100i GTX

На боках можно найти многоязычное описание самой системы охлаждения и технологии Corsair Link (мониторинг температур, управление вентиляторами и RGB подсветкой), указание поддерживаемых платформ (AMD AM2/AM3/FM1/FM2 и Intel LGA 115x/1366/2011) и перечисление содержимого коробки. Частично все это «дублируется» на широкой стороне коробки, где имеется описание каждого из элементов системы охлаждения, диаграмма эффективности, габариты радиатора с характеристиками вентиляторов.

Упаковка Corsair H100i GTX

Коробка обеспечивает хорошую защиту внутреннего содержимого, вентиляторы размещены в отдельных картонных упаковках.

Упаковка Corsair H100i GTX

Внутреннее содержимое Corsair H100i GTX практически ничем не отличается от H110i GT: краткое руководство, гарантийный лист, наборы винтов, USB кабель для работы технологии Corsair Link и несколько отличающиеся рамки крепления водоблока на платформы AMD и Intel и пластиковый бекплейт для Intel LGA115x. Причем крепление для платформ Intel уже зафиксировано на водоблоке.

Комплектация Corsair H100i GTX

В комплекте также идут производительные 120 мм вентиляторы Corsair SP120L PWM, обеспечивающие высокое статической давление – на максимальных оборотах 2435 rpm оно составляет 4,65 мм водного столба. Уровень шума в них не главное, паспортное значение равно 37,7 дБ.

Комплектация Corsair H100i GTX

Внешний вид системы жидкостного охлаждения Corsair H100i GTX

По сравнению с предшественниками, в новой системе жидкостного охлаждения Corsair H100i GTX несколько преобразился ее внешний вид в сторону «облагораживания» и придания фирменных черт, свойственных продуктам Corsair, хотя основа та же – это компоненты систем жидкостного охлаждения Asetek замкнутого типа. Общие ее размеры составляют: 276 мм (Длина) х 30/55 мм (Толщина без/с вентиляторами) х 125 мм (Ширина).

Внешний вид Corsair H100i GTX

Внешний вид Corsair H100i GTX

Общая конструкция нам уже хорошо знакома: 240 мм радиатор, два шланга и помпа совмещенная с водоблоком. На узком торце радиатора присутствует название модели Corsair CW-9060021-WW и серийный номер.

Внешний вид Corsair H100i GTX

Внешний вид Corsair H100i GTX

Формы/размеры 240 мм радиатора классические с закругленными краями и чуть более широкой частью со стороны подвода шлангов.

Внешний вид Corsair H100i GTX. Радиатор

Конструкция радиатора – плоские тепловые трубки, между которыми идет алюминиевая «гребенка» и отдельная металлическая рамка, на которую устанавливаются два 120 мм вентилятора.

Внешний вид Corsair H100i GTX. Радиатор

Внешний вид Corsair H100i GTX. Радиатор

Толщина самого радиатора составляет 30 мм. На его широких боках разместился декоративный элемент с надписью Corsair.

Внешний вид Corsair H100i GTX. Радиатор

Два шланга имеют защитную оплетку и достаточно гибки.

Внешний вид Corsair H100i GTX

Система жидкостного охлаждения Corsair H100i GTX имеет компактный водоблок-помпу, где на верхней части имеется надпись Corsair.

Внешний вид Corsair H100i GTX. Водоблок

Выбор RGB подсветки надписи, управление работой помпы, вентиляторов, осуществляется с помощью фирменной технологии Corsair Link для работы которой на торце корпуса водоблока-помпы предусмотрен mini-USB порт.

Внешний вид Corsair H100i GTX. Водоблок

На водоблоке уже установлено крепление под платформ Intel. В комплекте нет отдельного тюбика с термопастой – она уже нанесена на основание.

Внешний вид Corsair H100i GTX

Медное основание гладкое, но заметны следы радиальной обработки к центру и как раз-таки центр оказался немного выпуклым.

Внешний вид Corsair H100i GTX

. это сказалось на отпечатке, где, даже с максимальным прижимом, с одной из сторон термопаста оказалась «не раздавленной», что хорошо видно на фото основания и процессора AMD FX-9590.

Система водяного охлаждения corsair h100i установка

У каждой «железки» свой путь на рынке компьютерных комплектующих. Некоторые уходят с него очень быстро, уступая месту более молодым и производительным. Другие наоборот закрепляются на столь долго… А после ухода с прилавков становятся героями вторичного рынка. Так, порой, удивляешься живучести того или иного семпла.

В ожидании новинок в сегменте систем водяного охлаждения, а таковые были в достаточных количествах показаны на прошедшем Computex’е. Мы решили уделить немного нашего внимания, можно сказать «корифею» данной ниши. Corsair H100i, анонс которой состоялся в середине аж 2013 года, а она по прежнему продолжает занимать позиции в прайс листах компаний и то и дело мелькать на барахолках.

Corsair H100i

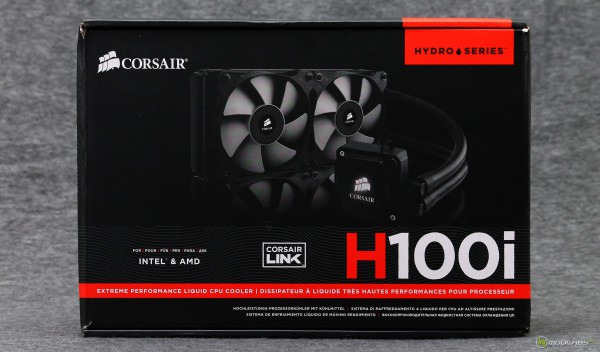

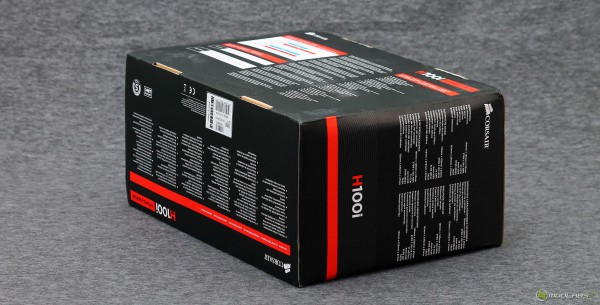

Corsair H100i поставляется в коробочке не малых размеров, однако назвать ее очень большой тоже нельзя. На упаковке отлично видно название модели, по краям есть перечисление основных технических характеристик и пара небольших диаграмм, заявляющих о высокой производительности решения. Графики кстати, не с нуля Corsair, исправляйтесь ;).

Corsair H100i

Corsair H100i

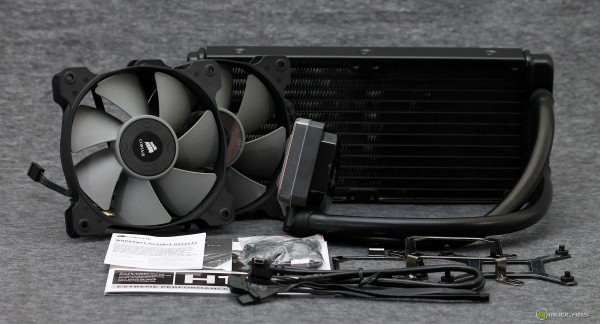

Открыв коробку, обнаруживается хорошо зафиксированный и расположенный по отдельным пакетикам комплект поставки. В него вошло все самое необходимое: естественно сам блок H100i, пара вентиляторов, набор крепления, инструкции пользователя и пара кабелей для задействования технологии Corsair Link.

Corsair H100i

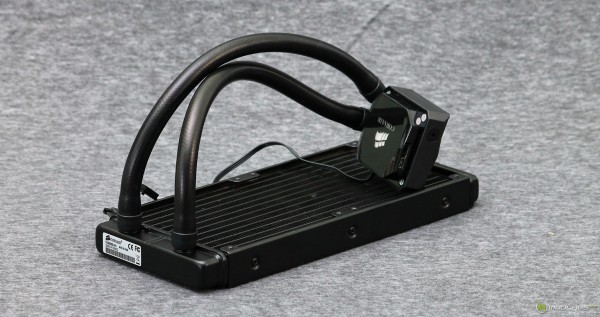

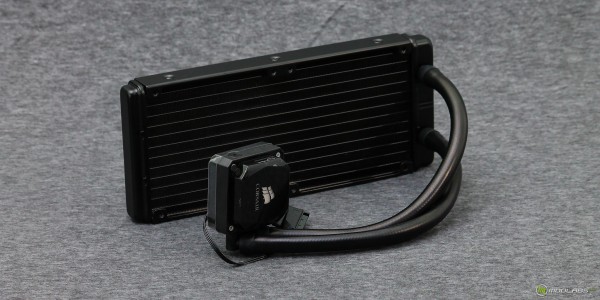

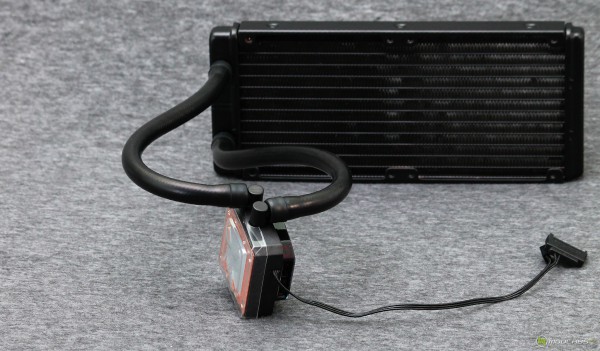

Сама Corsair H100i, визуально, не вызывает каких-либо восторженней: 240 миллиметровый радиатор, шланги и «ватерблок/помпа». Все выкрашено в черный цвет и смотрится довольно строго, каких-либо изысков или «фишек», изначально не наблюдается.

Corsair H100i

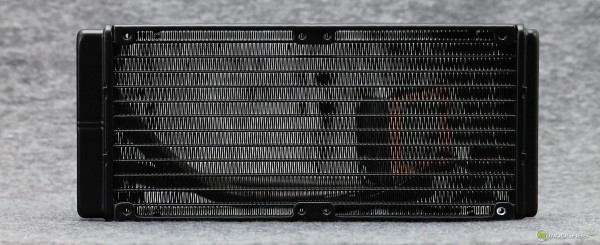

Более детальное знакомство мы начнем с радиатора. Как уже было сказано, он предназначен для установки двух 120-мм вентиляторов. Формат довольно стандартный и позволит использовать систему в большинстве компьютерных корпусов, которые хоть как-то могут быть отнесены к актуальным вариациям сегодняшних дней. Плотность расположения рассеивающей части можно назвать «высокой», расстояния между пластинками ровняется всего 1 миллиметру.

Corsair H100i

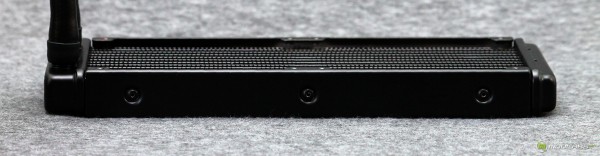

Толщина «рабочего тела» радиатора составляет всего 18 миллиметров. По сравнению с радиатором из комплекта EKWB EK-KIT X240 он кажется крохой. Однако, такие габариты очень хорошо сопоставляются с большинством систем необслуживаемого класса. Радиатор, как и рассеивавшая площадь полностью изготовлены из алюминия.

Corsair H100i

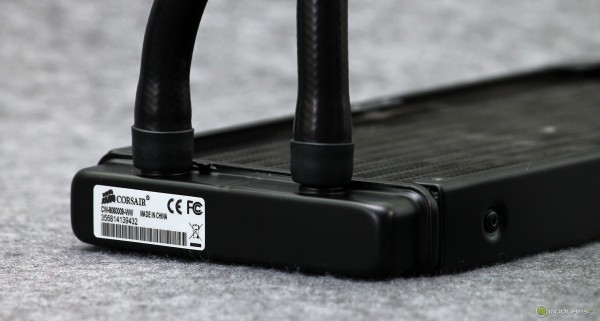

К одной из боковин радиатора крепятся пара довольно массивных шлангов, их внешний диаметр составляет порядка 14 миллиметров, а крепление к радиатору происходит при помощи двух опресованых фитингов.

Corsair H100i

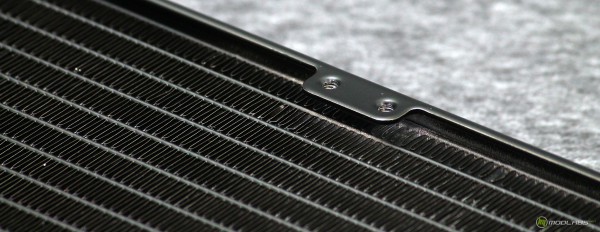

Хочу отдельно отметить, что площадка крепления для вентиляторов находится довольно близко к рассеивающей площади. При этом, комплектные винты для крепления рассчитаны на наличие шайбы и корпуса при установке. Если вы хотите просто прикрутить пару вентиляторов, лучше подложить шайбы.

Corsair H100i

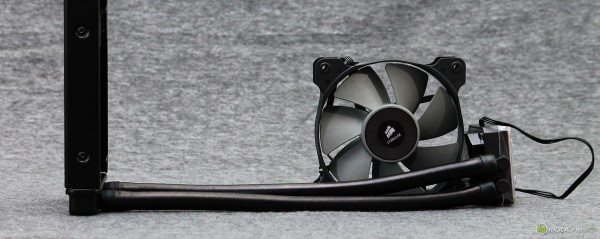

Длина шлангов от радиатора до ватерблока составляет 315 миллиметров, может показаться что это не так много, но она позволит установить H100I даже в массивные корпуса с расположением радиатора на лицевой панели. Благородя уже отмеченной массивности шлангов, их почти не возможно перегнуть, что может немного усложнить установку при близком расположении радиатора и помпы.

Corsair H100i

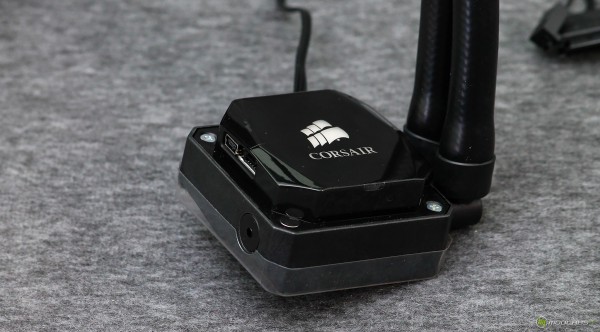

Рабочая блок/помпа не массивна и не столь экзотична как у той же DeepCool Captain 240. На корпусе помпы находится один mini-USB разъем для задействования технологии Corsair LINK, а так же два коннектора для подключения вентиляторов. При использовании штатных переходников можно подключить до четырех вентиляторов под раздельное управление.

Corsair H100i

Входные «штуцеры» ватерблока вращаются и позволяют изменять направление шлангов. В отличии от ранее рассмотренной Cooler Master Nepton 120XL делают они это довольно легко, без каких-либо затруднений. Питание помпы происходит при помощи одного разъема SATA.

Corsair H100i

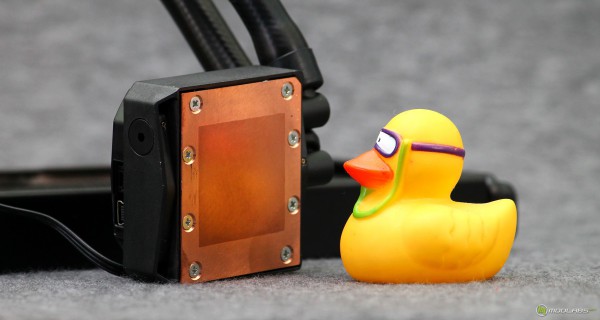

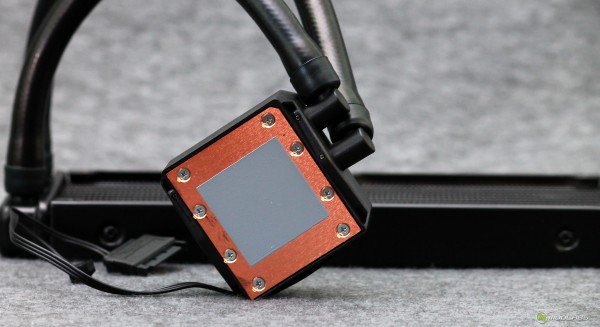

Основание изначально находится под защитной крышкой из пластика, под ней находится слой уже нанесённой термопасты. Признаться честно, мы не решили использовать ее для тестирования и сразу удалили ее. Лично считаю, что даже небольшого тюбика термопасты может хватить как минимум на две установки, а тут получается только одна.

Corsair H100i

Обработка основания не блещет выдающимися параметрами. Здесь нет речи о зеркальности, а так же наблюдаются следы небольшой, но все же фрезы.

Corsair H100i

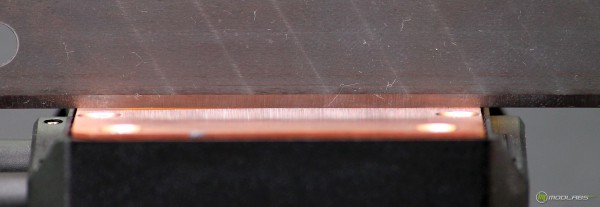

Тест на проверку ровности так же выявил наличие пунктов, к которым можно смело придраться, рядом с одной гранью есть небольшая впадина. Конечно, если учитывать толщину штатного слоя термопасты, то ее наличии может быть минимизировано, но мы то с вами делаем для себя.

Corsair H100i

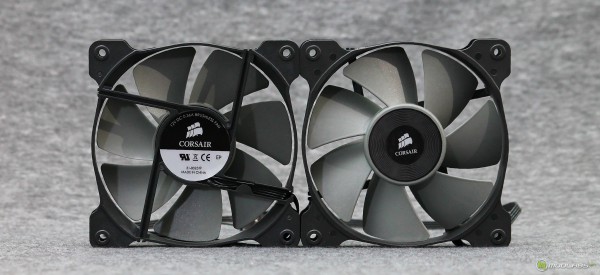

Комплектные «вертушки» носят маркировку Corsair SP120L и на данный момент могут считаться списанными вариантами. Однако, сегодня мы проверим результативность системы охлаждения именно с ними.

Corsair H100i

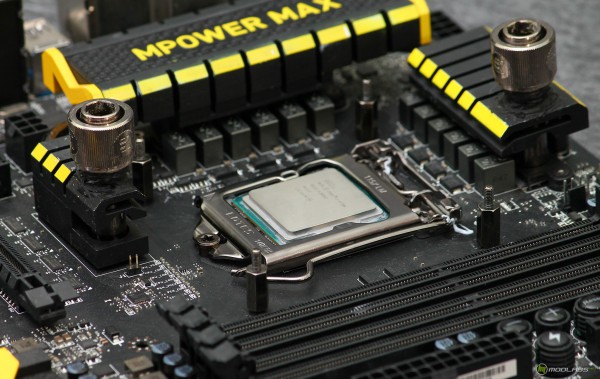

Производить установку Corsair H100i мы будем на MSI Z97 MPOWER MAX AC. Первым шагом является монтаж бекплейта, тут все отлично. Его не нужно собирать из составных частей, просто выставляем необходимые размеры на распорках и прикладываем к тыльной стороне материнской платы. Далее, на появившиеся посадочные места наворачиваем комплектные болты. Довольно примечательно, но после совершения данных шагов беклпейт не фиксируется на материнке на мертво, а имеет небольшой люфт.

Corsair H100i

Далее третий шаг, на помпу накидывается прижимная пластина, опять же без каких-либо процедур по сборке и «прикрутке», что радует.

Corsair H100i

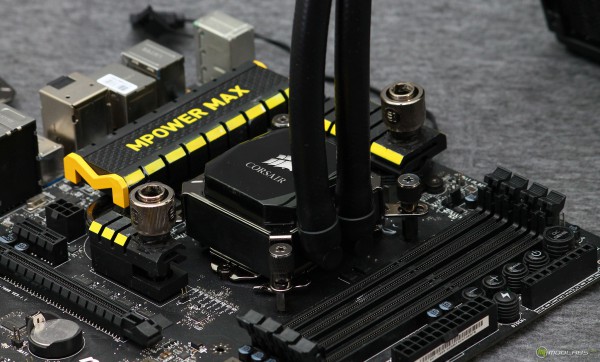

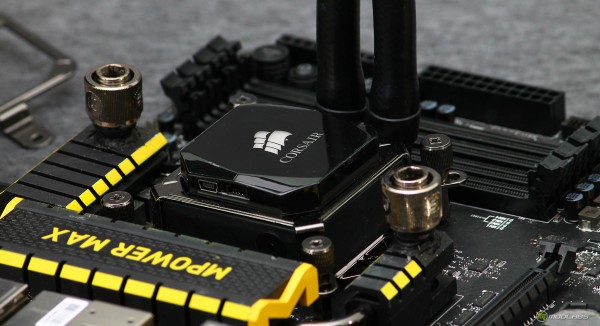

С помощью четырех болтов с накатанной головкой, производится фиксация всей системы. Болты имеют ограниченный ход и до этого положения легко протягиваются руками, для пущей уверенности можно «дотянуть» пятую часть оборота отверткой.

Corsair H100i

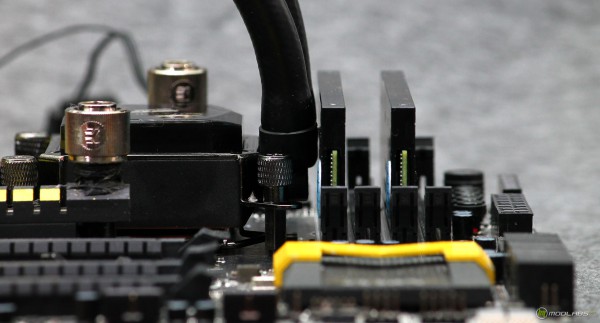

Установка оперативной памяти в первый слот относительно расположения сокета, проходит без проблем. Однако, с учетом небольшого радиатора, установка проходит почти в контакт, но не думаю, что многие плашки памяти могут похвастаться более массивными радиаторами.

Corsair H100i

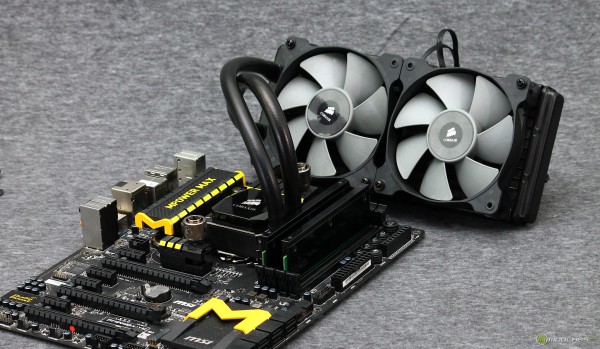

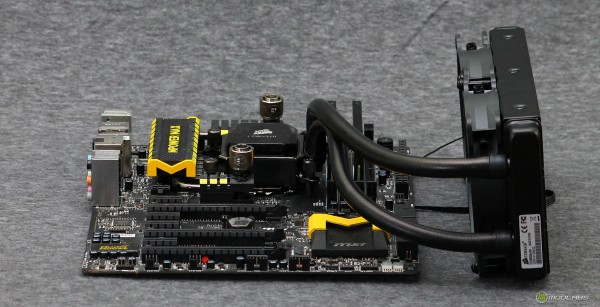

В собранном виде система, на фото-стенде, имеет следующий вид. Как видим, радиатор успешно располагается в возможных местах крепления относительно стандартных корпусов.

Corsair H100i

Corsair H100i

Для тестирования героя сегодняшнего обзора мы использовали тестовый стенд со следующей конфигурацией:

  • Процессор: Intel Core i7 4770K @ 4300 МГц (HT включена, Turbo — выключена);
  • Материнская плата: MSI Z97 MPOWER MAX AC;
  • Видеокарта: MSI GeForce GTX 960 GAMING 2;
  • Оперативная память: Transcend aXeRam DDR3-2400;
  • Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
  • Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM; .

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4300МГц при напряжении 1.30В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

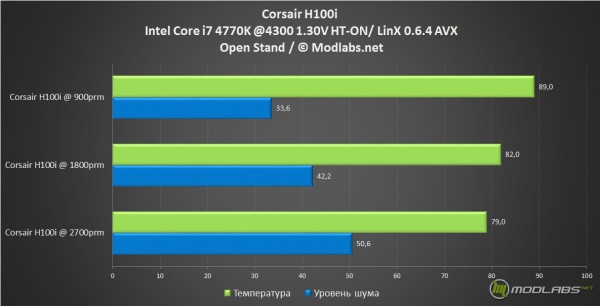

Тестирование происходило в трех режимах работы вентилятора В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния

30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Corsair H100i

Итак, что можно сказать подводя итоги по Corsair H100i, безусловно на текущий момент данный экземпляр не блещет эффективностью. Температуры полученные нами, можно соотнести с результатами хороших воздушных суперкулеров текущего времени, при этом на их фоне H100i не является лидером…

На максимальной скорости вентиляторов в 2700об/мин, система очень хорошо слышна по всей комнате, но стоит снизить обороты и уровень шума становится уже более комфортным, однако, не идеально тихим. А при переходе на почти бесшумный режим явно падает общая эффективность, здесь мы наблюдаем результаты применения довольно плотного алюминиевого радиатора. Если затрагивать уровень шума, то хочется отметить, что помпа все-таки слышна (но только при минимальных оборотах крыльчатки).

Отдельно отмечу, что имеющаяся технология Corsair Link и ПО для этой технологии позволяет настраивать и регулировать все вентиляторы системы, это довольно удобно. Однако, отсутствие возможности регулировать обороты самой помпы, пожалуй, останется для меня загадкой.

В целом, на данный момент покупка Corsair H100i может быть оправдана наличием хорошего ценового предложения при отсутствии иных более выгодных вариантов по цене/производительности ну или наличием очень большого желания приобрести СВО для своего ПК.

На этой ноте, мы завершаем данный материал и ожидаем новые необслуживаемые СВО от Corsair, которые, я думаю, покажут иной более современный уровень производительности.
