Регулировка карбюратора Pierburg/ Solex 2Е3

Регулировка карбюратора Pierburg/ Solex 2Е3

Регулировка карбюратора Pierburg/ Solex 2Е3 Volkswagen Golf II

Общие сведения
Детали карбюратора Pierburg/ Solex 2E3

Регулировка карбюратора Pierburg/ Solex 2Е3 Volkswagen Golf II

Если при разборке карбюратора снимается экономайзер 12 мощностных режимов, его нужно заменить.

Проверка электромагнитного клапана

Для того чтобы проверить исправность электромагнитного клапана 5, нужно отсоединить от него провод. Подсоединить к клапану провод, второй конец которого подсоединен к положительной клемме аккумуляторной батареи. При этом должен раздасться треск. Если этого не произойдет, значит клапан неисправен и его нужно заменить.

Регулировка зазора воздушной заслонки

Регулировка ускорительного насоса

Проверка автоматического пускового устройства

Для проверки автоматического пускового устройства нужно отсоединить провод устройства от соединительной колодки. Подсоединить к проводу устройства лампу. Второй провод от лампы подсоединить к положительной клемме аккумуляторной батареи. Лампа должна гореть. Если лампа не горит, пусковое устройство неисправно и его нужно заменить. Следует обратить внимание, чтобы метки на крышке и корпусе пускового устройства совпадали.

Регулировка приоткрывания дроссельной заслонки второй камеры

Регулировка карбюратора Pierburg/ Solex 2Е3 Volkswagen Golf II

2 – упорный винт;

Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Если регулировка была нарушена, ее можно восстановить следующим образом:

Проверка пневмопривода воздушной заслонки

Проверка пневмопривода дроссельной заслонки второй камеры

Регулировка частоты вращения пуска двигателя

Регулировка карбюратора Pierburg/ Solex 2Е3 Volkswagen Golf II

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующем порядке:

Регулировка частоты вращения холостого хода

Регулировка карбюратора Pierburg/ Solex 2Е3 Volkswagen Golf II

Регулировку производят на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания в следующем порядке:

Видео про «Регулировка карбюратора Pierburg/ Solex 2Е3» для Volkswagen Golf II

Ремонт карбюратора Пиртбург 2Е 1 часть
Карбюратор Пирбург 2Е2. Гольф 1,6 не сбрасывает обороты. Часть 2я.
Регулировка СО без газоанализатора на карбюраторе пирбург 2е3 (pierburg 2e3),пассат б3/гольф2 и тд.

Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR

Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR

автор Admin Чт Июн 25, 2015 4:22 pm

Компоненты корпуса карбюратора
Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR 095-4-10
1 — Трубка экономайзера
2 — Винт регулировки оборотов быстрого
холостого хода
3 — Мембранный датчик дроссельной
заслонки II
4 — Винт регулировки качества смеси
холостого хода
5 — Винт регулировки оборотов холостого хода
6 — Э/м запорный клапан экономайзера
принудительного холостого хода (ЭПХ)
7 — Впускной клапан ускорительного насоса
8 — Ускорительный насос
9 — Экономайзер

Фрагмент сечения поплавковой камеры
Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M03610

1 — Крышка карбюратора
2 — Впускной патрубок
3 — Сетчатый фильтрующий элемент
4 — Игольчатый клапан
5 — Поплавок
6 — Корпус карбюратора
7 — Уплотнительная прокладка

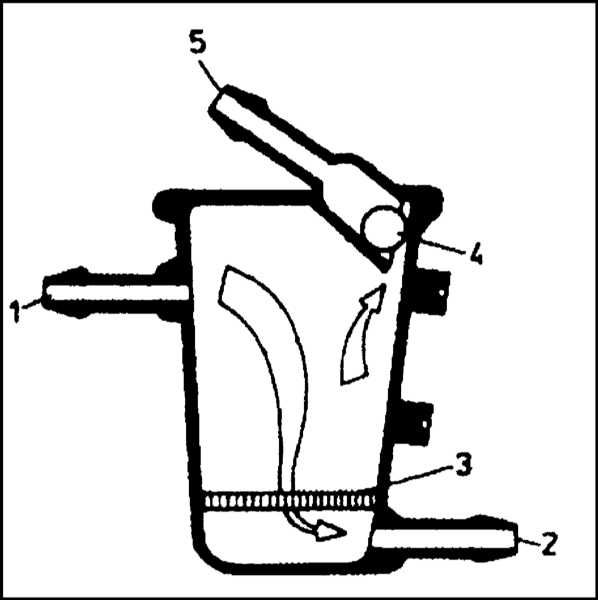

Конструкция фильтрующего/возвратного устройства
Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M03710

1 — Штуцер подвода топлива от бензонасоса
2 — Штуцер подвода топлива к карбюратору
3 — Сетчатый фильтр
4 — Шариковый клапан
5 — Сливной штуцер

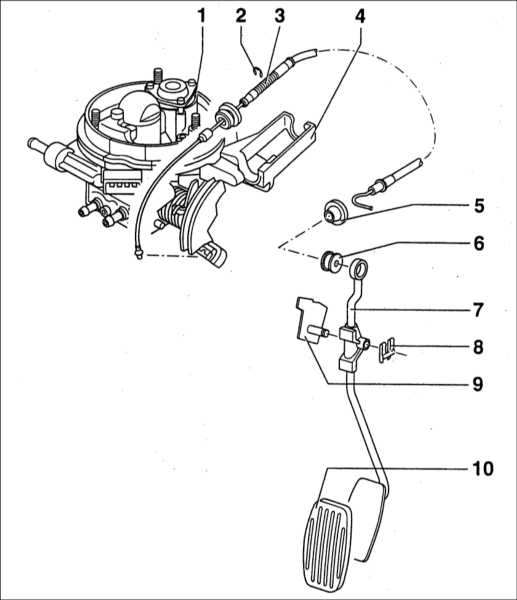

Педаль газа и трос привода дроссельной заслонки

Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR 041-2-10

1 — Карбюратор
2 — Стопорное кольцо
3 — Трос привода дроссельной заслонки
4 — Кронштейн
5 — Резиновая уплотнительная втулка
6 — Резиновая втулка
7 — Педаль газа
8 — Фиксатор
9 — Ось педали
10 — Резиновая накладка педали

Регулировка оборотов холостого хода двигателя
Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR 096-4-10

1 — Винт регулировки оборотов холостого
хода
2 — Ступенчатый шкив
3 — Винт регулировки положения воздушной
заслонки полуавтоматики запуска

Состав и конструкция

Карбюратор предназначен для приготовления воздушно-топливной смеси и ее дозированной подачи в камеры сгорания в зависимости от текущей нагрузки и оборотов двигателя.

Используемый для комплектации рассматриваемых моделей автомобиля карбюратор Pierburg 2Е3/Jikov 28-30 LEKR оснащен полуавтоматической системой запуска, обеспечивающей надежный запуск двигателя во всех типичных для средней полосы температурных условиях, а также позволяет начинать движение сразу после холодного запуска. К числу определяющих режим функционирования полуавтоматики запуска факторов относятся:

a) Температура окружающего воздуха;
b) Температура охлаждающей жидкости двигателя;
c) Глубина разрежения во впускном трубопроводе.

После запуска двигателя обеднение смеси производится в два этапа при исправном функционировании системы запуск производится с первой, максимум со второй попытки даже в морозную погоду при температуре воздуха -20°С.

Конструкция карбюратора представлена на иллюстрациях. К числу основных компонентов карбюратора относятся следующие устройства:

a) Полуавтоматическое пусковое устройство;
b) Система холостого хода, обеспечивающая стабильность оборотов холостого хода двигателя (800 ÷ 850 в минуту);
c) Переходная система камеры I, обеспечивающая плавное увеличение оборотов двигателя при открывании дроссельной заслонки II;
d) Система обогащения воздушно-топливной смеси (эконостатом) при полной нагрузке;
e) Ускорительный насос мембранного типа с механическим приводом;
f) Электромагнитный запорный клапан, перекрывающий подачу топлива в карбюратор после выключения зажигания, а также при срабатывании экономайзера принудительного холостого хода (ЭПХ);
g) Поплавковая камера, поддерживающая заданный уровень топлива в карбюраторе.

Под игольчатым клапаном поплавковой камеры располагается фильтрующий элемент, сетка которого производит тонкую очистку подаваемого в карбюратор топлива.

Внутри игольчатого клапана имеется небольшая пружина, на которую опирается шарик, частично выступающий наружу. деформируясь, пружина демпфирует рывки рычага поплавка при быстром движении автомобиля. Благодаря такой регулировке уровень топлива в поплавковой камере поддерживается постоянным.

Читайте так же:
Сколько времени занимает установка операционной системы

Игла клапана покрыта высокопрочным составом Viton, отличающимся особой долговечностью. Благодаря такому покрытию обеспечивается высокая герметичность посадки узла. Игольчатый клапан рассчитан приблизительно на 150 000 км пробега и в дополнительном регулярном обслуживании не нуждается.

При опускании уровня топлива в камере поплавок опускается вниз и приоткрывает игольчатый клапан. При этом в камеру подкачивается необходимое дополнительное количество топлива. Увеличение количества топлива приводит к подъему поплавка и автоматическому закрыванию клапана.

Карбюратор оснащен также дополнительным сетчатым фильтром. Фильтрующая сборка установлена на входе в поплавковую камеру и оборудована шариковым клапаном, который позволяет производить отвод избытка топлива от карбюратора обратно в топливный бак. Кроме того через клапан отводятся топливные испарения при выключении горячего двигателя. Наличие клапана также позволяет избежать попадания паров горючего в карбюратор при работающем двигателе в жаркую погоду, что приводит к нарушению стабильности оборотов последнего.

Карбюратор крепится к впускному трубопроводу тремя болтами М6х20 через резинометаллическую уплотнительную прокладку, надежно герметизирующую стык. Прокладка крепится на впускном трубопроводе четырьмя болтами с головками под прутковый ключ-шестигранник.

Управление положением дроссельной заслонки

Педаль управления положением дроссельной заслонки камеры I (педаль газа) вместе с педалями тормоза и сцепления закреплена на кронштейне педалей в водительском ножном колодце. Педаль соединена с дроссельной заслонкой стальным тросом диаметром 1.6 мм и длиной 750 мм, заключенным в гибкую оболочку. С целью уменьшения трения оболочка троса изнутри имеет синтетическое покрытие. Вблизи карбюратора наконечник троса заправлен в фиксатор на рычаге привода дроссельной заслонки. Способ крепления оболочки троса к кронштейну, закрепленному на корпусе карбюратора позволяет регулировать зазор в механизме привода дроссельной заслонки. К педали трос крепится посредством пластмассового наконечника.

Ход педали газа ограничен привинченным к полу салона упором.

К числу процедур обслуживания карбюратора относятся следующие:

a) Проверка и регулировка оборотов холостого хода;
b) Проверка и регулировка содержания монооксида углерода (СО) в отработавших газах двигателя;
c) Проверка и регулировка зазора в механизме привода дроссельной заслонки;
d) Замена сетчатого фильтра, расположенного во впускном патрубке карбюратора.
e) Регулировка оборотов быстрого холостого хода

Перечисленные операции, за исключением последней, следует производить во время гарантийного обслуживания автомобиля, и затем через 10 000, 30 000, 50 000 км пробега, и далее через каждые 20 000 км. Замена сетчатого фильтра производится через 50 000 км пробега.

Проверка и регулировка оборотов холостого хода

Во время регулировки должны выполняться следующие условия:

a) Двигатель должен находиться в исправном состоянии;
b) Моторное масло должно быть недавно сменено;
c) Двигатель должен быть прогрет приблизительно до температуры 70°С (стрелка указателя находится на середине шкалы);
d) Угол опережения зажигания должен составлять 0° ÷ 2°;
e) Не должно иметь место нарушений герметичности посадки карбюратора на впускном трубопроводе и трубопровода на головке цилиндров;
f) Свечи зажигания должны быть затянуты с требуемым усилием;
g) Должен быть установлен новый фильтрующий элемент воздухоочистителя (кроме первого гарантийного осмотра);
h) В системе привода дроссельной заслонки не должно быть изломов троса и других неисправностей;
i) Все потребители электроэнергии (кроме системы зажигания) должны быть выключены;
j) Вентиляционный шланг, соединяющий головку цилиндров с воздухоочистителем должен быть пережат;
k) Система обогащения воздушно-топливной смеси должна быть отключена — винт (3) не должен упираться в ступенчатый шкив;
l) Термостат воздухоочистителя должен быть исправен.

Проверка производится при помощи тахометра. Если результат измерения частоты вращения коленчатого вала выходит за пределы допустимого диапазона (см. Спецификации), необходимо произвести соответствующую корректировку путем вращения регулировочного винта (1).

Проверка и регулировка зазора в механизме привода дроссельной заслонки

Вручную поверните рычажок автоматического пускового устройства по часовой стрелке и зафиксируйте его в этом положении резиновым бандажом. При выявлении чрезмерного люфта привода дроссельной заслонки (в первой фазе выжимания педали обороты двигателя не увеличиваются), следует извлечь фиксатор и передвинуть оболочку троса в держателе настолько, чтобы величина свободного хода составляла 0.3 ÷ 2.3 мм. Не забудьте защелкнуть на место фиксатор.

Замена сетчатого фильтра

1. Замена сетчатого фильтра производится через каждые 50 000 км пробега. Фильтр находится внутри впускного патрубка карбюратора.

2. Ослабьте хомут крепления шланга подачи топлива.

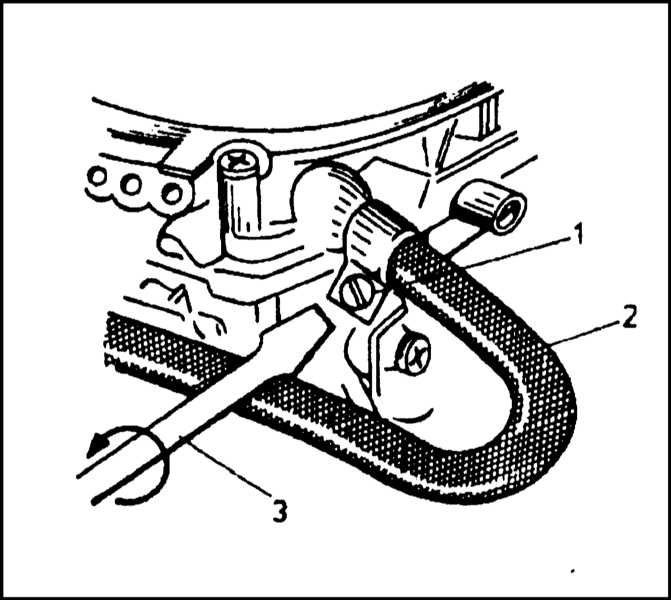

Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M03910
1 — Стяжной винт
2 — Бензопровод
3 — Отвертка

3. Вверните внутрь патрубка винт Ø 3 мм (достаточно будет завернуть винт на 5 мм).
Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M04011
1 — Впускной патрубок
2 — Технологический винт

4. Потянув за головку винта, извлеките фильтр из патрубка.
Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M04110
5. Заправьте новый фильтр внутрь патрубка, затем подсоедините шланг бензопровода и закрепите его хомутом.

Читайте так же:
Гбо авто устройство и работа и регулировка

Проверка уровня топлива в поплавковой камере

1. Одной из причин нарушения стабильности оборотов двигателя может являться неправильная установка уровня топлива в поплавковой камере карбюратора.
2. Снимите воздухоочиститель
3. Выверните винты (с крестообразными шлицами)крепления крышки карбюратора к его корпусу.

4. Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M04210 Удостоверьтесь, что уровень топлива в поплавковой камере находится на 8.5 ÷ 10.5 мм ниже сопрягаемой поверхности корпуса карбюратора.
Карбюратор — общая информация, регулировки и обслуживание Skoda Felicia

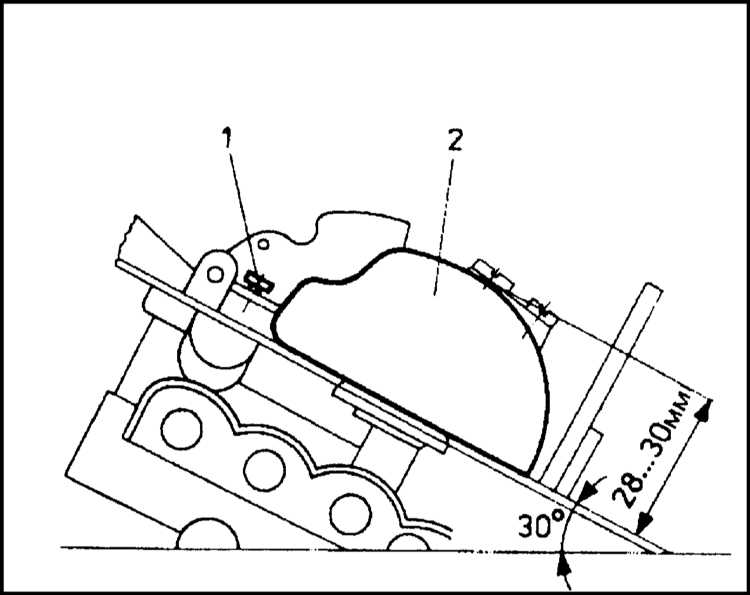

5. Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR M04310 Если уровень отличается от оговоренного значения, поверните крышку карбюратора таким образом, чтобы она приняла положение, показанное на иллюстрации и измерьте расстояние между днищем поплавка и плоскостью крышки (номинальное значение составляет 28 ÷ 30 мм).
border=

Во время измерения шарик игольчатого клапана не должен быть отжат плечом поплавка.

1 — Демпфер иглы клапана
2 — Поплавок

6. Возможность корректировки положения поплавка не предусмотрена и любые его изменения могут быть связаны лишь с нарушением герметичности сборки.
7. При установке крышки карбюратора на корпус не забудьте заменить уплотнительную прокладку.

Регулировка оборотов быстрого холостого хода

1. Дождитесь полного остывания двигателя.

2. Переведите регулировочный винт на вторую высшую ступень ступенчатого шкива.

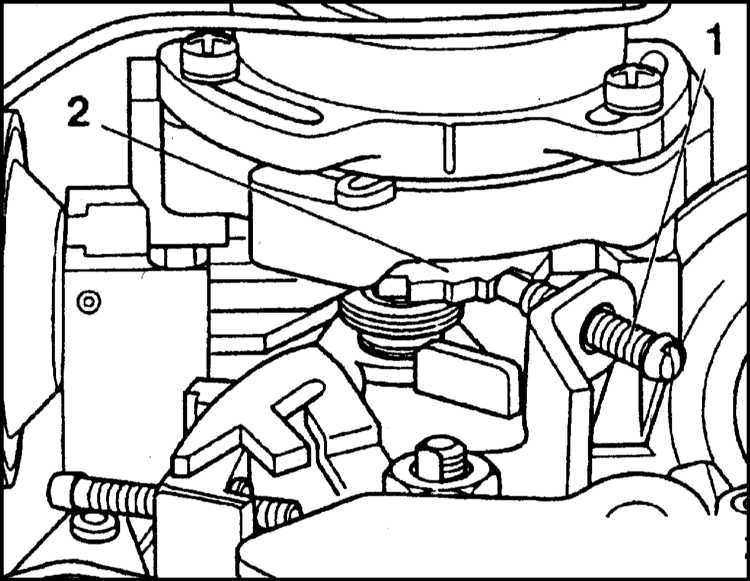

Всё о карбюраторе Skoda Felicia Pierburg 2Е3/Jikov 28-30 LEKR 096-4-11
1 — Регулировочный винт
2 — Ступенчатый шкив

3. Запустите двигатель, не выжимая педаль газа.
4. Вращением регулировочного винта приведите обороты быстрого холостого хода в норму.

Особенности регулировки карбюратора Pierburg 2e

Карбюраторы «Pierburg 2Е» хорошо знакомы отечественным автомобилистам – ими оснащались многие модели немецких производителей, преимущественно Volkswagen Golf/Jetta и Audi. Выпуск различных модификаций этой модели продолжался до середины 90-х годов прошлого столетия, и именно тогда большой поток иномарок хлынул в страны СНГ.

Как отрегулировать карбюратор Pierburg 2e

По отзывам автовладельцев, Pierburg 2e отличался высокой надёжностью, но со временем ситуация значительно ухудшилась. Сегодня обслуживание машин, система питания которых завязана на этот карбюратор, может отказаться проблематичным, а поскольку таких авто колесит по стране немало, для многих их владельцев рассмотрение нюансов регулировки «Pierburg» будет весьма полезным и поучительным занятием.

Разновидности Pierburg

С момента запуска Pierburg 2Е в серию было произведено несколько модификаций устройства, различия между которыми хотя и можно назвать значительными, но касались они только принципов функционирования пусковой системы. Так, в серии 2Е1 реализована возможность механического (ручного) управления запуском двигателя. В серии 2Е2 появилась полностью автоматизированная пусковая система, дальнейшее совершенствование карбюратора привело к появлению серии 2Е3, в которой установлено полуавтоматическое устройство холодного пуска силового агрегата.

Устройство Pierburg

Наконец, самой совершенной разновидностью модели считается серия 2ЕЕ, в которой система пуска двигателя полностью электронная.

Приобрести новый карбюратор Pierburg 2Е практически невозможно – новые модели не выпускают уже более двух десятилетий, но на рынке встречаются предложения б/у устройств, стоимость которых может варьироваться в широких пределах в зависимости от модификации и состояния.

Устройство, принцип действия карбюратора «Pierburg» 2Е

Тем, кто привык к отечественным карбюраторам, устройство Pierburg 2e может показаться сложным. На самом деле схематически оба типа устройств состоят из одинаковых элементов. Немецкий карбюратор – эмульсионного типа, двухкамерный, то есть в распылитель подаётся не жидкое топливо, а воздушно-топливная эмульсия.

принцип действия карбюратора «Pierburg» 2Е

Открытие дроссельных заслонок производится по последовательной схеме. Главных дозирующих систем тоже две. Каждая из камер имеет переходную систему и одну систему ХХ, карбюратор также включает экономайзер, ускорительный насос, предусмотрено наличие эконостата. У первой камеры управление дроссельной заслонкой осуществляется пневматическим приводом, который осуществляет тонкую регулировку подачи топливной смеси в режиме ХХ. Вторая камера также имеет пневмопривод заслонки.

Начнём рассмотрение устройства и принципа работы «Pierburg 2Е» с основного узла – пусковой системы.

Как функционирует пусковая система

Активация системы осуществляется посредством вакуумного регулятора, в задачи которого входит выполнение трёх функций. Если двигатель только запущен, но ещё холодный, заслонка позволяет раскрутиться коленвалу до 3000 оборотов. При наборе охлаждающей жидкостью более высокой температуры обороты двигателя снижаются до 1500 в минуту за счёт плавного закрытия воздушной заслонки. Наконец, при выходе на рабочий режим (70°С) скорость вращения коленвала приводятся в норму, до 800 об/минуту.

Вакуумный регулятор в Pierburg 2e представляет собой термоклапан таймерного типа. Через него проходят два патрубка магистрали СО. Когда силовой агрегат не прогрет, заслонка полностью закрыта, и смесь получается обогащённой. По мере прогревания ОЖ клапан открывается, и смесь из обогащённой становится нормальной. Фактически это тот же подсос, классическая технология для карбюраторов отечественного производства, только активируется он не вручную, а автоматически.

При попадании в пусковую систему грязи стабильность его работы нарушается.

Термопривод воздушной заслонки

Представляет собой металлический цилиндр, расположенный справа, если смотреть со стороны капота, от него тоже отходят два патрубка системы охлаждения. Цилиндр состоит из двух полостей, каждая из которых выполняет разные задачи.

Читайте так же:
Установка сигнализации с автозапуском на акценте

Термопривод воздушной заслонки

В левой находится биметаллическая спиральная пружинка, посредством системы тяг управляющая положением воздушной заслонки. Когда спираль холодная, заслонка закрыта. По мере её нагревания, чему способствует расположенная в этом же отсеке нихромовая нитка, заслонка приводится в движение. Правая полость термопривода полая, через неё протекает антифриз, и именно в этом месте происходит нагрев пружины.

Пневмопривод воздушной заслонки

Он расположен справа в верхней части корпуса карбюратора. Представляет собой пластиковую фишку компактных размеров диаметром около 40 миллиметров. Привод воздушной заслонки представляет собой тягу, соединённую с тягой термопривода. Работой пневматического привода управляет шланг, идущий от тройника и дальше через линию пневматической задержки на впускной коллектор. Выходной пневмошланг скрывается в нижней части карбюратора.

Пневмопривод воздушной заслонки

Принцип действия пневмопривода достаточно простой: внутри его расположена круглая резиновая диафрагма, на которую воздействует поток из впускного шланга. Когда мембрана смещается, через тягу она приоткрывает перепускной клапан, направляя воздушный поток дальше по назначению в выпускной шланг.

Согласно руководству пользователя, пневмопривод Pierburg 2Е ремонту не подлежит. На западе действительно приходится менять устройство целиком, но отечественные «кулибины» нашли более бюджетный способ решить проблему самостоятельно.

Термопривод дроссельной заслонки

Представляет собой цилиндр, аналогичный термоприводу ВЗ, с входным и выходным шлагами системы охлаждения силового агрегата.

Термопривод дроссельной заслонки

Входной подключён к выходу термопривода ВЗ, выходной уходит в нижнюю часть карбюратора. Когда мотор не прогрет, упор не позволяет открыться заслонке, по мере прогрева ОЖ упор сдвигается, приводя в движение тягу.

Пневмопривод ДЗ

Представляет собой небольшую круглую деталь диаметров 8 см, из которой выходит шток, соединённый с рычагом привода ДЗ. Представляет собой трёхпозиционный переключатель с двумя пневмотрубками, входная подключена к тройнику, выходная – к электромагнитному клапану.

Система ХХ, переходная система

Когда мотор запущен, термоклапан перекрывает доступ атмосферного воздуха в пневмопривод ДЗ, и шток первой камеры устанавливается в положение, характерное для холостого хода при прогретом двигателе. Пока мотор греется, ДЗ первой камеры начинает приоткрываться по мере нагрева термосиловой компоненты пускового устройства (система жидкостного подогрева).

Топливо тем временем из поплавковой камеры подаётся в жиклёр холостого хода, минуя главный топливный жиклёр. Там оно смешивается с воздухом, подаваемым через отверстие качества смеси, затем ТВ-смесь через щель ХХ поступает под дроссельную заслонку, приводя к увеличению частоты вращения коленвала.

Таким же образом функционирует переходная система другой камеры карбюратора «Pierburg», обеспечивая рост частоты вращения мотора в соответствии с положением заслонки.

Главная дозирующая система

Конструкция поплавковой камеры классическая: топливо попадает сюда через игольчатый клапан и удерживается поплавком на стабильном регулируемом уровне. Из поплавковой камеры горючее в результате возникновения разрежения попадает в колодец эмульсионной трубки, минуя главный топливный жиклёр.

Экономайзер

Именно там топливо смешивается с воздухом, поступающим из главного воздушного жиклёра. Топливовоздушная эмульсия образуется в результате обдува воздушным потоком, поступающим через диффузоры.

В составе ГДЗ первой камеры имеется экономайзер, который при уменьшении разрешения в ДЗ открывает канал подачи дополнительного топлива к жиклёру ГДЗ, осуществляя тонкую регулировку топливной смеси.

Точно так же функционирует дозирующая система второй камеры, но здесь функции экономайзера выполняет эконостат.

Ускорительный насос

Эта компонента карбюратора Pierburg 2e отвечает за перекачку топлива из поплавковой камеры в зону образования топливовоздушной смеси при открытии дроссельной заслонки.

Достоинства «Pierburgа»

Одним из главных плюсов конструкции немецкого карбюратора серии 2Е считается включение в его состав вакуумного эконометра. Этот компонент отвечает за обогащение топливовоздушной смеси, когда происходит резкое нажатие на педаль акселератора.

Следует отдельно упомянуть и особенности подогрева, для чего в конструкцию устройства включены специальные нагревательные элементы. Они достаточно быстро прогревают все детали карбюратора, улучшая качество смесеобразования.

Наконец, нельзя не отметить пусковую систему Pierburg 2Е, которая реализована в трёх модификациях, ручной, автоматической и полуавтоматической. Пусковая система приводится в действие через вакуумный регулятор, у которого несколько важный функций:

  • запуск системы подогрева после холодного пуска, обеспечивающей вращение коленвала на скорости 3000 об/минуту;
  • по мере прогревания ОЖ механический регулятор проходного сечения плавно закрывается, и обороты падают до 1500;
  • когда тосол прогревается до 70°С, пусковая система автоматически снижает обороты до рабочих.

В остальном принцип функционирования немецких карбюраторов схож с отечественными аналогами – это касается конструкции жиклёров, диффузора, поплавковой камеры и в общем процесса формирования смеси, подаваемой в камеру сгорания.

Настройка карбюратора «Pierburg 2Е»

Условия эксплуатации карбюраторов этой модели, как и большинства других аналогичных устройств, не предъявляют особых требований по уходу за ним. Единственный вид работ, который нужно выполнять с определённой периодичностью, указанной в руководстве пользователя, – промывать карбюратор и продувать жиклёры сжатым воздухом.

Читайте так же:
Проектирование автоматических установок пожаротушения и пожарной сигнализации

Внешне Pierburg 2Е выглядит достаточно устрашающе, но отрегулировать карбюратор любой модификации и не так уж сложно, хотя это заведомо сложней, чем в случае с карбюраторами, устанавливаемыми на отечественные автомобили.

карбюратор Pierburg 2e

Единственное требование – работать максимально аккуратно, чтобы не повредить резьбу и не допустить попадание в отверстия мусора.

Больше всего сложностей возникает из-за системы холостого хода – здесь она имеет прямую связь с термоприводом заслонок, позволяющих автоматически изменять обороты ХХ мотора, реагируя на температуру антифриза.

При нормальной работоспособности «Pierburg 2Е» регулировка ХХ осуществляется очень просто, подкручиванием винта количества и качества смеси. Но если карбюратор барахлит, обороты «гуляют», то заставить его вернуться в номинальный режим работы могут такие меры, как проточка стыков или полирование диффузоров, но это достаточно ответственные операции, которые выполнять самостоятельно не рекомендуется.

Можно попробовать заменить жиклёры, однако имеющиеся в продаже ремкомплекты укомплектованы слабо, и из-за редкости немецких карбюраторов найти жиклёры недостающих диаметров – задача архисложная.

При выполнении регулировки карбюратора «Pierburg 2Е» особенно щепетильно нужно отнестись к настройке ускорительного насоса, оказывающего значительное влияние на работу двигателя в разных режимах. Нужно стараться отрегулировать его таким образом, чтобы обеспечить максимально долгое распыление топлива, что позволит намного резче раскручивать обороты, а это важно для карбюраторных моторов.

Жиклеры

Опытные автовладельца утверждают, что некоторые жиклёры Pierburg 2Е совместимы с отечественной классикой. Так, в первой камере размер жиклёра – 110, во второй – 127. В ремкомплектах для классики выбор жиклёров обширен – от 107 до 130 мм, так что подобрать дефицитный жиклёр всё-таки можно.

Хотя «Pierburg» считается очень надёжным устройством, со временем и у него могут возникнуть проблемы. Рассмотрим чаще других встречающиеся неполадки.

Плавающие обороты ХХ на непрогретом двигателе

Когда после холодного пуска обороты не превышают 1500, и впоследствии уменьшаются до 900, при этом выхлоп чёрного цвета – скорее всего, причина заключается в неисправности пневмопривода ВЗ. Обычно рвётся резиновая мембрана или нарушается регулировка привода. Привод регулируют заново или меняют на новый. Стоимость стартует от 1000 рублей и зависит от его состояния.

Сброс высоких оборотов при прогреве не происходит

Причина, как и в предыдущем случае, может заключаться в неправильной работе пневмопривода ВЗ. Проблема решается заменой неисправной детали.

Как регулировать «Pierburg»

Единственная доступная регулировка – холостого хода. Выполнять процедуру следует на горячем моторе. Если проигнорировать эту рекомендацию, впоследствии на холостом ходу на прогретом силовом агрегате будут возникать провалы.

Осуществлять регулировку холостого хода на двухкамерном карбюраторе «Pierburg 2Е» нужно при отсоединённом патрубке вентиляции кратера.

«Pierburg 2Е»

Последовательность действий следующая:

  • добиваются стабильной работы мотора, регулируя обороты винтом количества;
  • винтом качества увеличиваем обороты до максимального значения;
  • когда они перестанут увеличиваться, прекращаем вращать винт качества;
  • теперь снова переходим к винту количества и добиваемся падения оборотов до номинальных для режима холостого хода.

Некоторые эксперты рекомендуют подкручивать винт качества, пока двигатель будет работать без перебоев – это делается для обеднения смеси с целью экономии горючего.

После выполнения регулировки сделайте тестовый заезд, и если работа мотора вас по-прежнему не удовлетворит, можно попытаться выполнить настройку повторно. По сравнению с карбюраторами «Солекс» Pierburg 2Е считаются более капризными в настройке, и обычно даже у профессионалов не всегда получается выполнить регулировку с первого раза.

Солекс

Как видим, регулировка немецкого двухкамерного карбюратора несложна, поскольку касается только работы мотора на холостом ходу. Все остальные проблемы самостоятельно решить вряд ли удастся, учитывая редкость этих устройств.

Карбюратор Пирбург 2Е — характеристики и настройка

Карбюратор Пирбург 2Е приобрёл большую популярность не только в пределах места своего появления, но и в других странах. В данной статье предоставлена информация о причинах огромной популярности карбюратора и на территории нашей страны. Также далее можно найти информацию о преимуществах и недочетах использования карбюратора.

Карбюратор Пирбург 2Е - характеристики и настройка

Разновидности Пирбурга

Карбюратор этой модели представлен в нескольких вариациях, которые незначительно, но всё же отличаются. У карбюратора 2Е1 присутствует приспособление для запуска устройства с возможностью управлять в ручную. На 2Е2 пусковое карбюраторное устройство автоматизировано, а на 2Е3 стоит полуавтоматическое устройство холодного запуска.

Более передовой из существующих моделей среди Пирбургов можно смело назвать карбюратор Пирбург 2ЕЕ, который создан на основе электроники.

Требования к использованию модели

У Пирбурга, как и у прочих разновидностей карбюраторов нет особых условий и требований к процессу использования. Для того, чтобы эксплуатировать модель на протяжении долгого периода, нужно лишь периодически промывать и просушивать устройство сжатым воздухом.

Регулировать любую из моделей также удается без трудностей, несмотря на их устрашающий внешний вид.
Советуется использовать карбюраторы серии 2Е2 и 2Е3 с особенной осторожностью, чтобы не допустить повреждения отверстий или резьбы.

Читайте так же:
Возможна ли установка автозапуска без сигнализации

Система запуска Пирбурга

Карбюратор Пирбург 2Е

Самая привлекательная особенность модели карбюратора – его пусковая система (автоматический дозатор). Запуск устройства управляется с помощью вакуумного регулятора опережения зажигания, который выполняет сразу несколько функций:

  • Активизация системы подогрева, которая может поддерживать скорость работы двигателя на уровне 3000 оборотов в минуту.
  • Жидкость для охлаждения постепенно подвергается нагреву, из-за чего стартует плавное закрывание механического регулятора проходного сечения канала. По этой причине скорость оборота двигателя снижается до отметки 1500 раз в минуту.
  • Прогрев двигателя до температуры 70 градусов дает возможность сброса скорости и удержания количества совершаемых оборотов на уровне примерно 700-800 раз в минуту.

Преимущества использования Пирбурга

Преимущества использования ПирбургаВ качестве одного из основных плюсов модели Пирбург 2Е можно выделить наличие вакуумного эконометра. Суть данного устройства состоит в обогащении смеси при резком нажатии на газовую педаль.

Также важно упомянуть в роли преимущества и специфику подогрева. В карбюраторе присутствуют специальные элементы для нагревания, благодаря которым узлы могут прогреваться, а качество образования смеси становится значительно лучше.

В остальных функциях карбюраторы данной модели фирмы Пирбург ничем не отличаются от моделей, установленных в отечественных авто. Это диффузор, жиклеры и поплавковая камера, за счёт которых и получается топливно-воздушная смесь.

Как произвести настройку Пирбурга 2Е своими руками

Выполнить настройку Пирбурга 2Е и 2Е3 слегка трудней, чем настроить карбюратор в автомобиле, сделанном в России. Это имеет отношение к регулированию системы холостого хода. В рассматриваемой модели карбюраторов данная система имеет прямую связь с электронным и термостатическим клапанами. Благодаря подобному тандему карбюратор имеет функцию возможности в автоматическом режиме выполнять регулирование оборотов на холостых, что имеет зависимость от уровня нагрева двигателя.

Если неполадок в работе карбюратора не выявлено, то настроить его не вызывает проблем. Регулировка проводится с помощью винта количества и качества. Первый регулирует необходимое количество оборотов, а с помощью второго задается беднота рабочей воздушно-топливной смеси.

Сопротивление воздуха уменьшается, а качество работы карбюратора улучшается посредством полировки диффузоров и проточки стыков.

Систему дозировки по возможности можно доработать с помощью замены жиклеров, однако замена чаще всего невозможна в виду отсутствия сменных элементов конструкции.

Стоит обратить особенное внимание в процессе настройки насоса ускорения на модели 2Е2 и 2Е3, поскольку именно данная настройка оказывает решающее влияние на работу карбюраторного двигателя. Модернизировать его требуется до состояния, при котором во время нажатия на газовую педаль бензин распыляется в течении как можно большего временного промежутка. Это действие позволит резко и быстро набирать скорость.

Возможные неполадки карбюратора Пирбурга 2Е

Возможные неполадкиВ машине, которая работает без нареканий на протяжении долгого временного периода, зачастую можно увидеть маленькие недочеты в работе карбюратора.

Проблема с экономайзером карбюраторов может появиться в любой из существующих моделей двигателя. Часто можно встретить проблему с деструкцией мембраны. Из-за разрушения начинается стекание топлива во впускной коллектор, а из выхлопной трубки выходит дым чёрного цвета, двигателем начинает работать с периодическими сбоями, а на свечах происходит образование нагара.

Необходима установка пружин экономайзера согласно маркировке. Всего есть 6 видов пружин, которые имеют различные характеристики жесткости и длинны.

На машине с большим пробегом можно увидеть такую неисправность, как деформирование распылителя.

Есть возможность самостоятельного решения этой проблемы с помощью выполнения следующей последовательности действий:

  1. Снятие распылителя.
  2. Обжимание деформированного участка с помощью тисков, до получения полностью ровной окружности.
  3. Проверка посадки распылителя в верху карбюратора (он должен быть закреплен надежным и плотным образом).

Однако важно не перестараться с креплением, поскольку в этом случае имеет место быть повреждение защитной прокладки.

Частой неполадкой также является загрязнение воздушного жиклера. Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки.

Поломка игольчатого клапана или поплавка может быть замечена на карбюраторах любой модели. Чтобы ее решить, необходимо заменить эти элементы. Важно заострить внимание на том, чтобы новые детали соответствовали маркировке карбюратора. В процессе замены нужно следить за уровнем поплавка, регулировка которого в последующем невозможна.

Верно настроенный и поставленный в соответствии со всем перечнем правил установки карбюратор марки Пирбург любой модели даст возможность своему хозяину не задумываться о возможном приобретении других моделей на протяжении всего долгого срока эксплуатации устройства. Всё это представляется возможным благодаря невысокой стоимости, но стабильным хорошим показателям Пирбурга в процессе работы. На этой модели карбюратора можно ездить 3 года и более, даже не думая о неполадках и проблемах с устройством.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
