Toyota Corolla Spacio

Toyota Corolla Spacio

Corolla Spacio — компактвэн Toyota, выпускавшийся в 1997—2009 годах.

Содержание

Разработка [ править | править код ]

Маркетинговые подразделения компании Тойота пришли к выводу, что существует ниша потребителей, мечтающих приобрести минивэн, однако отказывающихся от покупки из-за высокой стоимости или из-за того, что полноценный минивэн обладает большими размерами, что не всегда удобно при каждодневной эксплуатации. Для таких покупателей была разработана модификация Спасио (от английского слова space — пространство) на базе обычной Toyota Corolla.

Концепция [ править | править код ]

В базовой версии Corolla Spacio — пятидверный семейный городской минивэн с тремя рядами сидений, причём средние съёмные дополнительные сидения рассчитаны только на перевозку двух детей. Большое внимание уделено именно семейной эксплуатации, в том числе водителем-женщиной, а именно: автомобиль комплектуется исключительно автоматической коробкой передач, антиблокировочной системой тормозов и системой контроля за давлением воздуха в колёсах. На приборной доске нет ни одного шкального прибора — установлен электронный дисплей с буквенно-цифровой и мнемонической индикацией. Посадка водителя и пассажиров достаточно высокая, что при большом остеклении кузова обеспечивает превосходный внешний обзор. Большие зеркала заднего вида. Переднее пассажирское сиденье может поворачиваться на 180 градусов назад (к детям). Детские сидения могут трансформироваться в обеденный стол. В салоне имеется много различных полочек и приспособлений, в том числе встроенные подстаканники, дополнительное освещение салона, розетки и много других полезных мелочей. Применяется электропривод стеклоподъёмников, верхнего люка (при наличии), регулировка зеркал, центральный замок, две подушки безопасности с автоматическими натяжителями ремней. Опционально может устанавливаться видеокамера заднего хода и противотуманные фары.

Отличительной особенностью Corolla Spacio первого поколения является установка заднего ряда сидений на своеобразном «подиуме». При снятом среднем ряде сидений пассажирам обеспечено огромное жизненное пространство. Дополнительное место позволяет брать сумки (груз) с собой в салон.

Читайте так же:
Установка сигнализации тойота пассо

Первое поколение [ править | править код ]

Первое поколение (Е11) существовало только с правым рулём и выпускалось исключительно для рынка Японии. Corolla Spacio комплектовалась четырёхцилиндровыми рядными инжекторными двигателями объёмом 1.6 и 1.8 литра («4А-FE» и «7А-FE» соответственно) с полностью электронным (цифровым) управлением, причём 1.8-литровый двигатель устанавливался только на полноприводные модификации. Кузов разработан на базе восьмого поколения Toyota Corolla — АЕ111 для переднеприводных и АЕ115 — для полноприводных моделей.

Из особенностей конструкционных решений Spacio можно, например, отметить наличие в ходовой части заднего стабилизатора поперечной устойчивости.

Из недостатков модели отечественные пользователи отмечают посредственную шумоизоляцию салона, недостаточную производительность отопителя/кондиционера, малый дорожный просвет в сочетании с мягкой подвеской, и явную слабость двигателя 4А, что при загрузке салона вызывает существенное увеличение расхода топлива — расчетная грузоподъёмность автомобиля всего 260 кг, то есть трое взрослых (по 80 кг) и один малолетний ребёнок (20 кг) .

Рестайлинг и второе поколение [ править | править код ]

В апреле 1999 года произошёл небольшой рестайлинг модели, а в 2001 году кузов полностью сменили новым (Е12) — наряду с улучшениями дизайна была убрана приподнятая площадка под задним диваном, электронный дисплей заменён на электромеханические шкальные указатели. Произошла смена двигателей, теперь они все оснащались системой VVT-i. Базовый силовой агрегат 1NZ-FE имеет мощность 109-110 л.с. при объёме 1,5 литра; а двигатель 1ZZ-FE объёмом 1,8 литра — 125-136 л.с. Стоит заметить, что это поколение машин выпускалось не только с правым рулём, но и с левым — преимущественно для рынка США и именовалось Corolla Verso. В 2004 году вышло новое поколение Corolla Verso. Toyota прекратила выпуск Corolla Spacio в 2005 году, производство Verso прекратилось в 2009 г.

По версии журнала Auto Bild, публикующим ежегодные рейтинги надёжности автомобилей в ФРГ AUTO BILD TÜV-Report, Toyota Corolla Verso стала самой надёжной среди легковых автомобилей в возрасте от 2 до 3 лет в 2008 году.

Читайте так же:
Установка сигнализации тойота функарго

Toyota Corolla 180 модель с 2014 года Установка сигнализации

1. Снять накладку порога двери водителя (крепление на защёлках) и пластиковую накладку левой кик-панели (крепление на защёлках и клипсе). Отвернуть два самореза крепления накладки педального
узла и снять её. Затем снять декоративную накладку слева от рулевой колонки (крепление на защёлках).

Toyota Corolla Установка сигнализации

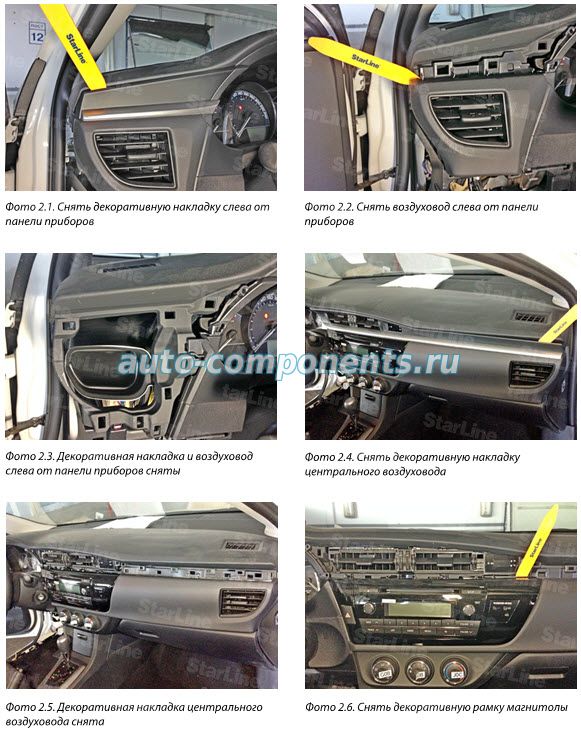

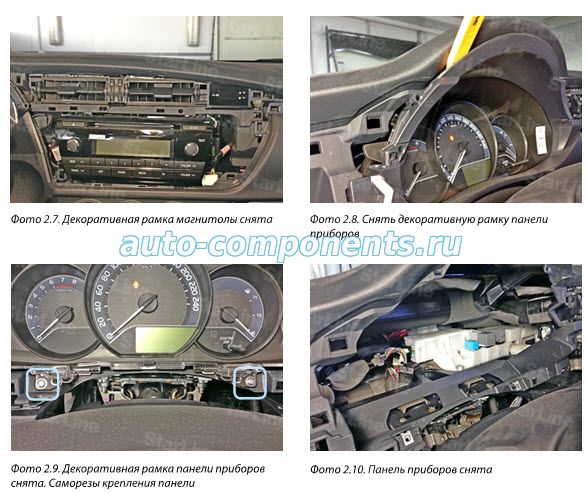

2. Снять панель приборов. Для этого необходимо снять декоративную накладку и воздуховод слева от панели приборов (крепление на защелках). Затем снять декоративную накладку центрального
воздуховода и декоративную рамку магнитолы (крепление на защелках). Далее снять декоративную рамку панели приборов (крепление на защелках), отвернуть два самореза крепления панели приборов и вынуть её, отсоединив разъёмы

Toyota Corolla Установка сигнализации

Toyota Corolla Установка сигнализации

3. Для доступа к разъёму замка зажигания снять кожух рулевого вала. Для этого необходимо отвернуть два самореза крепления и снять его

Toyota Corolla Установка сигнализации

4. Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте

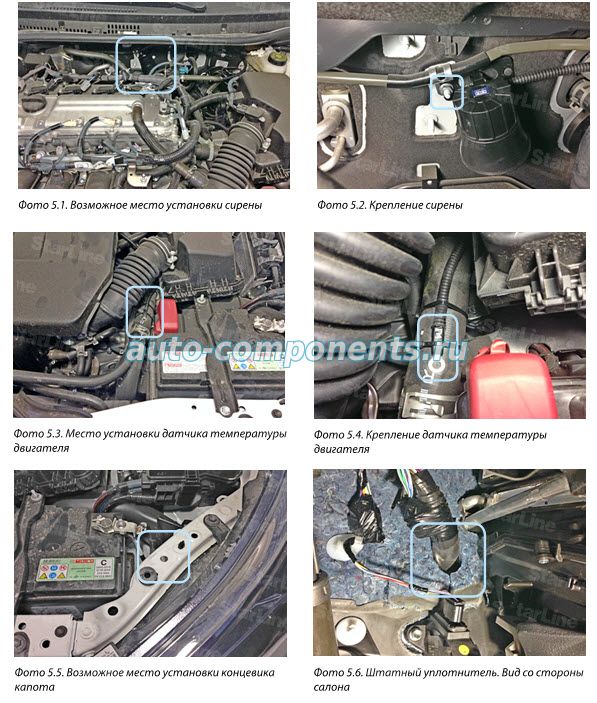

5. Установить под капотом сирену (крепить на штатную гайку), датчик температуры двигателя (с помощью пластиковых стяжек) и концевик. Провода в салон проложить через штатный уплотнитель по центру моторного щита

Toyota Corolla Установка сигнализации

6. Центральный блок охранно-телематического комплекса StarLine закрепить за панелью приборов

7. Выполнить подключение массы охранно-телематического комплекса StarLine в левой кик-панели в штатное место

Toyota Corolla Установка сигнализации

8. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте диагностического разъёма (OBD 2)

Toyota Corolla Установка сигнализации

9. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя. Данные соединения рекомендуется выполнять методом пайки

Toyota Corolla Установка сигнализации

10. На Тойота Королла с РКПП в жгуте разъёма педали сцепления подключить имитацию нажатия педали сцепления

Toyota Corolla Установка сигнализации

11. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем разместить антенну модуля обхода ВР-03 на штатной
антенне, расположенной на замке зажигания

Читайте так же:
Установка сигнализации toyota nadia

Toyota Corolla Установка сигнализации

12. Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска на монтажном блоке предохранителей. Данные соединения рекомендуется выполнять методом пайки.

Предохранители и реле Toyota Corolla Spacio

Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей и реле в моторном отсеке тойота королла спасио.

Расположение компонентов под капотом.

Spacio-blok-kapot

1 — электронный блок управления ABS и модулятор давления (до 04.1999 г.), 2 — блок реле системы ABS (до 04.1999 г.), 3 — монтажный блок №2 (J/B №2), 4 — блок реле и предохранителей №5 (R/B №5), 5 — правый передний датчик системы SRS (с 04.1998 г.), 6 — левый передний датчик системы SRS (с 04.1998 г.)

Схема расположения предохранителей и реле в монтажном блоке №2.

на изображении выше цифра 3.

Spacio-blok-kapot-2

Расшифровку обозначений предохранителей сотрите в конце статьи.

Блок реле и предохранителе №5.

Spacio-blok-kapot-3

Расположение компонентов в салоне toyota corolla spacio.

Spacio-blok-salon

9 — контроллер управления камерой, 10 — центральный монтажный блок (J/B), 11 — реле управления замками дверей, 12 — блок реле со стороны водителя (R/B) (реле противотуманных фар), 13 — гидравлический блок системы ABS (с 04.1999 г.), 14 — блок реле со стороны водителя (R/B), 15 — монтажный блок со стороны водителя (J/B), 16 — усилитель кондиционера, 17 — реле заднего отопителя, 18 — монтажный блок №4, 19 — блок предохранителей, 20 — реле включения высокой скорости вентилятора отопителя, 21 — датчик замедления (с 07.1997 г.), 22 — блок управления системы блокирования селектора, 23 — электронный блок управления двигателем, 24 — центральный датчик системы SRS, 25 — монтажный блок под приборной панелью (J/B).

Блок предохранителей под приборной панелью.

Читайте так же:
Установка сигнализации toyota raum

на изображении выше цифра 25.

Spacio-blok-salon-2

Назначение предохранителей смотрите в конце статьи.

Монтажный блок со стороны водителя и блок реле.

Spacio-blok-salon-3

Монтажный блок №4.

Spacio-blok-salon-4

Таблица — расшифровка обозначений предохранителей в моторном отсеке и салоне на тойоте королле спасио.

Вентилятор заднего отопителя

Система зарядки, габариты, вентилятор системы охлаждения

Антиблокировочная система тормозов (ABS)

Система управления двигателем и система управления АКПП

комбинация приборов, система предупреждения о невыключенном освещении и оставленном ключе в замке зажигания, освещение салона

Автосигнализации для Toyota Corolla

Таблица 1 — Детальный перечень поддерживаемых автосигнализацией StarLine функций автомобиля Toyota Corolla.

Таблица 2 — Детальный перечень поддерживаемых автосигнализацией Pandora функциЙ автомобиля Toyota Corolla.

Рекомендации по выбору сигнализации

1. Наличие штатного иммобилайзераЕсли машина оборудована штатным иммобилайзером (ИММО, электронная защита от угона), то при установке сигнализации требуется обход этой защиты. Обход ИММО бывает ключевой (второй ключ прячется в обходчик ИММО за приборную панель) и бесключевой (программируемый способ обхода). Как правило, это дополнительная услуга в автосервисах.
2. Наличие шин CAN-LINПри наличие нужна сигнализация с поддержкой CAN-LIN модуля. Практически все современные автомобили оборудованы CAN-LIN шинами, которые позволяют безопасно и оперативно подключать дополнительное оборудование к автомобилю без вмешательства в штатную проводку. Проверить наличие CAN шины можно на сайте: can.starline.ru/0.
3. Ключевой/бесключевой доступЕсли у Вас ключевой доступ к авто (ключ с кнопками открыть/закрыть) и после установки сигнализации Вы хотите управлять охраной с родного ключа, тогда Вам нужна система с функцией SLAVE. Если доступ к машине бесключевой (Smart key — открывается/закрывается без ключа и/или есть штатный Start-Stop), тогда лучше устанавливать сигнализацию с Bluetooth Меткой.
4. Функция управления со смартфонаЕсли Вы хотите гибко настраивать работу охранной системы автомобиля и управлять ей с телефона (смартфон в качестве брелока) в пределах действия сотовой сети, в том числе, и в роуминге, то Вам нужна сигнализация с GSM интерфейсом.
5. Функция GPS-трекераДля тех, кто желает знать в любое время местоположение машины, данные движения (скорость, трек на карте, время в пути), потребуется сигнализация с GPS маяком, которую можно отследить через спутник.
6. Подключение доп. оборудованияПри монтаже сигнализации её можно подключить к предпусковому подогревателю двигателя (Webasto, Hydronic), видеорегистратору, радар-детектору и др. При эксплуатации данного оборудования с помощью сигнализации можно настроить гибкую логику (вкл/выкл, временные параметры). Наилучшим образом для этого подходят охранные комплексы Pandora и StarLine 6-го поколения. Данная услуга является дополнительной в сервисах.
Читайте так же:
Установка сигнализации самостоятельно в тойота

Ниже представлены проверенные временем сигнализации с дистанционным и автоматическим запуском двигателя (и без него), интегрированные CAN-LIN, GSM и bluetooth интерфейсами, а также дорогие спутниковые сигнализации с GPS-ГЛОНАСС мониторингом.
