Карта монтажа ZONT ZTC-7XX. UAZ Patriot Рестайлинг 2015

Карта монтажа ZONT ZTC-7XX. UAZ Patriot Рестайлинг 2015

2 Внимание! Работы, описанные в данном документе должны производиться только квалифицированным специалистом. Информация, приведённая в документе, носит рекомендательный характер и может в какойто мере не соответствовать автомобилю другого года выпуска, другой комплектации, другой партии. Перед выполнением подключения убедитесь в соответствии данного описания Вашему автомобилю. Производитель не несёт ответственности за причинение вреда автомобилю, по причине неправильной установки. Все работы производятся при отключенной АКБ автомобиля! Перед началом работ активируйте и проверьте SIM-карту, вставьте её в сигнализацию. Обновите прошивку Центрального Блока сигнализации до актуальной версии, которую можно скачать на сайте Инструкция по обновлению прошивки находится в архиве с прошивкой. Подключите Центральный Блок сигнализации ZONT к компьютеру и с помощью настроечной утилиты запрограммируйте APN и USSD запроса баланса на вкладке «Общие». На вкладке «Автозапуск» выберите систему зажигания «Ключ зажигания», тип КПП «Ручная», резервацию Автозапуска по постановке в охрану. Остальные настройки установите по необходимости. Конфигурация входов и выходов для данного автомобиля остаётся стандартной, CAN интерфейс не задействован. Контроль работы двигателя осуществляется по тахометру, значение калибровки 10Гц. Снимите накладку блока предохранителей.

3 Разберите кожух рулевого вала, открутив саморезы крепления. Снимите верхнюю часть кожуха, отсоедините пыльник до накладки щитка приборов (крепление на «липучке» и резиночке). После чего снимите нижнюю часть кожуха рулевого вала.

4 Далее выкрутите два самореза крепления накладки щитка приборов и снимите накладку. Далее выкрутите саморезы крепления щитка приборов и снимите его, отключив электрические разъёмы.

5 Центральный блок сигнализации можно закрепить за щитком приборов на поперечном усилителе кузова. Подключите провод массы сигнализации в любое удобное место под штатный болт или гайку на кузов автомобиля. В жгуте к меньшему разъёму панели приборов подключите сигнал тахометра зелёно-чёрный. В этом же жгуте подключите стояночный тормоз зелёно-красный.

Читайте так же:
Синхронизация закладок chrome для mac и safari

6 Подключение сигнала стояночного тормоза необходимо осуществить по следующей схеме: Открутите два самореза крепления накладки кик-панели пассажира и снимите её для доступа к блоку управления кузовом.

7 В жгуте к блоку управления кузовом выполните следующие подключения: Концевик дверей общий жёлтый провод: Концевик капота сине-оранжевый:

8 Концевик багажника коричневый: Сигналы поворотов левый и правый сине-белый и оранжевый:

9 Для управления центральным замком автомобиля необходимо подключиться к датчику положения актуатора центрального замка двери водителя. Для этого нужно снять обшивку водительской двери. Снимите накладку ручки (на защёлках) и выкрутите два винта крепления. Поверните поворотную клипсу в углублении ручки открытия двери на пол-оборота против часовой стрелки. Выкрутите винт в нижней части обшивки двери.

10 Снимите обшивку двери, выщелкнув клипсы крепления по периметру. Провод датчика положения актуатора центрального замка водительской двери красный.

11 Подключение выполнить по следующей схеме: В жгуте замка зажигания на рулевой колонке подключите цепи управления Авотзапуском. Зажигание синий.

12 Стартер красный. Питание сигнализации и релейного модуля розовый.

13 Если у автомобиля активирован штатный иммобилайзер, используйте для обхода транспондерный обходчик штатного иммобилайзера, поместив в него один из ключей автомобиля или дубликат чипа в соответствии с инструкцией от обходчика. Поместите антенну обходчика иммобилайзера на замок зажигания автомобиля. Провода под капот можно проложить через штатный уплотнитель слева над педалями.

14 Установите под капотом сирену и датчик температуры двигателя. Произвести проверку функционирования системы и финишную настройку. Сборку салона производить в обратном порядке.

15 Подготовлено установочным центром компании «Радиус Безопасности», г. Красноярск для НПО «Микролайн». 2016г.

Клуб УАЗ Патриот

ДРП13

Пришел мой ивеко. да, как всегда, не понос так золотуха, ПТС где-то в пути еще.

  • Цитата
Читайте так же:
Как отрегулировать рулевую рейку на ваз 2110 без снятия

Сообщение motja » Чт мар 17, 2011 14:35

Наверное, начинающий взломщик, такие вопросы будет задавать!)))

Пришел мой ивеко. да, как всегда, не понос так золотуха, ПТС где-то в пути еще. [/quote]

Ставь сигналку с автозапуском и турботаймером, и будет тебе счастье. Также советую поставить автономный отопитель (у меня WEBASTO), т.к. на холостых дизель не греет. С помощью пульта сигналки сможешь запускать отопитель дистанционно, при соответствующем подключении.

  • Цитата

Сообщение Rusya » Пт мар 18, 2011 01:13

  • Цитата

Сообщение motja » Пт мар 18, 2011 18:13

  • Цитата

Сообщение CruelCat » Ср мар 30, 2011 00:07

To motja
Хочу поставить себе MS Сталкер 600 LAN 3.
Вот хочу понять, что еще нужно к сигналке.

СТАЛКЕР-600LAN3 (диалоговый код, 2 ЖК брелока-пейджера, 2 карточки, шина LAN)

1. MS-CAN-LAN (модуль сопряжения с CAN-шиной)
2. MS-A4 (модуль дистанционного и автоматического запуска двигателя)
3. MS-RIL (повыш. секретность, сигнал по штатной проводке, LAN+MS-Rele)
4. RL200 (контроллер замка капота)
5. RL300 (сетевой иммобилайзер, датчик перемещения)

Что ставить из этих дополнительных примочек надо?
Есть ли возможность подключить доводчики стекол?

Сложно ли оставить обе сигналки?
и как они друг с другом будут работать?

  • Цитата

Сообщение motja » Ср мар 30, 2011 15:52

CruelCat писал(а): To motja
Хочу поставить себе MS Сталкер 600 LAN 3.
Вот хочу понять, что еще нужно к сигналке.

СТАЛКЕР-600LAN3 (диалоговый код, 2 ЖК брелока-пейджера, 2 карточки, шина LAN)

1. MS-CAN-LAN (модуль сопряжения с CAN-шиной)
2. MS-A4 (модуль дистанционного и автоматического запуска двигателя)
3. MS-RIL (повыш. секретность, сигнал по штатной проводке, LAN+MS-Rele)
4. RL200 (контроллер замка капота)
5. RL300 (сетевой иммобилайзер, датчик перемещения)

Читайте так же:
Установка аварийной сигнализации на газ

Что ставить из этих дополнительных примочек надо?
Есть ли возможность подключить доводчики стекол?

Сложно ли оставить обе сигналки?
и как они друг с другом будут работать?

  • Цитата

Сообщение yasha » Ср мар 30, 2011 23:45

  • Цитата

Сообщение CruelCat » Пт апр 01, 2011 00:14

CruelCat писал(а): To motja
Хочу поставить себе MS Сталкер 600 LAN 3.
Вот хочу понять, что еще нужно к сигналке.

СТАЛКЕР-600LAN3 (диалоговый код, 2 ЖК брелока-пейджера, 2 карточки, шина LAN)

1. MS-CAN-LAN (модуль сопряжения с CAN-шиной)
2. MS-A4 (модуль дистанционного и автоматического запуска двигателя)
3. MS-RIL (повыш. секретность, сигнал по штатной проводке, LAN+MS-Rele)
4. RL200 (контроллер замка капота)
5. RL300 (сетевой иммобилайзер, датчик перемещения)

Что ставить из этих дополнительных примочек надо?
Есть ли возможность подключить доводчики стекол?

Сложно ли оставить обе сигналки?
и как они друг с другом будут работать?

Двиг iveco. есть ли иммо — не знаю.
Буду рад схемам подключения. Схемы в личку. (если можно разные варианты на 2 сигналки и только Сталкер)

Стоит ли оставлять штатную рабочей сигнакой? как они друг с другом? одной закрыл, другой открыл?

На сайте написано, что можно подключить к сталкеру модуль GSM и камеру. как думаешь — стоит ли?

Установка сигнализации на рено дастер

Надежная автомобильная охранная система Старлайн с диалоговой авторизацией, индивидуальными ключами шифрования, автозапуском и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских помех.

• Модуль обхода штатного иммобилайзера BP-03

Необходимое время для установки — 4,5 часа

1. Снимаем облицовку рулевого вала Рено Дастер . Для этого выкручиваем 2 самореза

Снимаем облицовку рулевого вала Renault Duster

Для доступа к блоку ВСМ снимаем декоративную защиту Renault Duster под торпедой

 Устанавливаем светодиод в левую стойку лобового стекла Renault Duster

Провода протягиваем через штатный уплотнитель Renault Duster

Блок сигнализации крепим двумя хомутами к поперечной балке кузова Renault Duster за приборным щитком

Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания

Подключаем провод массы, тахометра и стояночного тормоза

Подключаем провод массы, тахометра и стояночного тормоза

Концевики дверей и багажника подсоединяем в левом пороге Renault Duster

Подключаем провода центрального замка и поворотников на блоке ВСМ

Подключение цепей автозапуска производим в силовом разъеме за приборным щитком Renault Duster. Подключаем провода зажигания, аксессуаров, стартера и питания сигнализации Старлайн согласно схеме 1

Подключаем контроль педали тормоза

13. Настраиваем датчик удара Старлайн и программируем параметры запуска двигателя Renault Duster (таблица 2 Инструкция по установке).

Читайте так же:
Установка системы автономного газоснабжения

Программируемая функция Значение функции
№9 (длительность прокрутки стартера) 3,6 сек
№11 (контроль работы двигателя) Тахометр

14. Проверяем работу системы Старлайн .

15. Сборка салона Renault Duster производится в обратной последовательности.

Категории товаров, которые вам могут быть интересны на основании статьи «Установка сигнализации на рено дастер»:

Установка сигнализации старлайн уаз патриот 2015

Установка сигнализации УАЗ.

Установка сигнализации УАЗ.

патриот сигнализации уаз точки подключения. ваз 21101 с кондиционер.

патриот сигнализации уаз точки подключения. ваз 21101 с кондиционер.

Установка сигнализации УАЗ.

Установка сигнализации УАЗ.

Инструкция по установке сигнализации на ВАЗ-2110.

Инструкция по установке сигнализации на ВАЗ-2110.

Установка сигнализации Pandora LX3030 на УАЗ Патриот.

Установка сигнализации Pandora LX3030 на УАЗ Патриот.

Мастера нашего автосервиса Авто-Док производят установку

Мастера нашего автосервиса Авто-Док производят установку

Установка сигнализации на ВАЗ 2109.

Установка сигнализации на ВАЗ 2109.

Установка сигнализации на УАЗ 3151.

Установка сигнализации на УАЗ 3151.

Сигнализации на ВАЗ 2110 это система которая сигнализирует о попытке

Сигнализации на ВАЗ 2110 это система которая сигнализирует о попытке

Технологическая карта установки сигнализации на ВАЗ 2107. . Хотя

Технологическая карта установки сигнализации на ВАЗ 2107. . Хотя

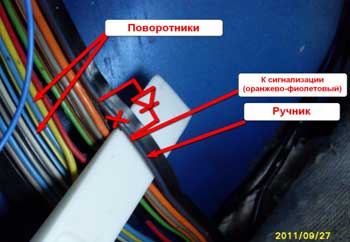

Установка сигнализации Pantera GL 500 на ВАЗ 2104, 2105. как узнать
