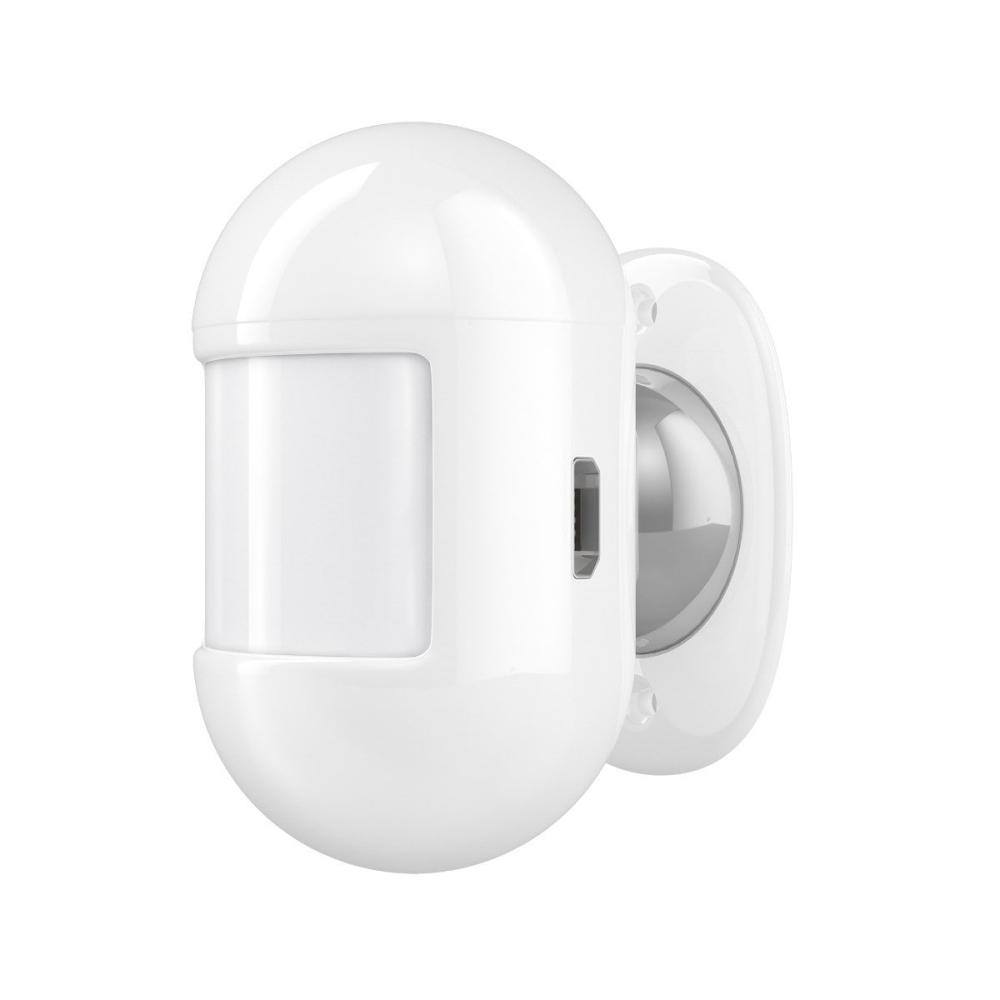

Датчик движения

Датчики движения – стандартные элементы систем безопасности. Современные технологии помогают обнаружить присутствие посторонних на охраняемом объекте независимо от обстоятельств – освещенности, температуры окружающей среды и пр. Охранная сигнализация с датчиком движения может быть укомплектована сенсорами, действие которых основано на различных принципах. Находят применение следующие варианты:

• инфракрасные;
• ультразвуковые;
• фотоэлектрические;
• микроволновые;
• радиоволновые.

Для сигнализации чаще применяют автономные инфракрасные датчики движения. Они составляют примерно 50% от общего числа оборудования. В отличие от других типов, инфракрасный сенсор не использует принцип отражения или прерывания сигнала, которые инициируют различные материальные объекты, в том числе и неживые. Инфракрасный охранный датчик реагирует на тепло, излучаемое телом человека, поэтому не поднимает тревогу, если внутри охраняемого периметра замечено движение неодушевленных предметов. Таким образом, на порядок сокращается число ложных тревог по вполне естественным или сугубо бытовым причинам.

Немаловажную роль играет относительно небольшая цена в сочетании с высокой степенью автономности. Инфракрасный датчик движения относится к категории пассивного оборудования. Современный беспроводной потолочный сенсор не испускает излучения, поэтому работает несколько лет без замены элементов питания.

Эффективность датчиков движения

Датчик движения определенного типа выбирают в зависимости от задачи и условий эксплуатации. Некоторые модели лучше подходят для улицы, другие – для помещений. Уличный вариант должен быть надежно защищен от пыли и влаги. Как правило, производители предлагают универсальные сенсоры, которые применимы в различных условиях.

Специалисты компании Дельта установят в квартиру, дом, офис или торговое помещение датчик движения, который со 100% вероятностью гарантирует обнаружение постороннего, стоимость системы при этом будет оптимальной. Специально разработанные конфигурации охранных систем для дома или для дачи, как правило, содержат несколько типов сенсоров. Для повышения надежности имеет смысл устанавливать скрытый датчик. Предупреждение проникновения на охраняемый объект обеспечивает также и сигнализация с сиреной, которая отпугнет злоумышленника.

Компания Дельта не просто предлагает купить в Москве охранную систему последнего поколения, а обеспечивает комплексную защиту объектов от посягательства со стороны злоумышленников и аварий техногенного характера.

Статьи

Установка сигнализации — это просто. Безопасность своими руками

Наша статья посвящается такой необычной теме как система безопасности. Мы расскажем как легко и быстро своими руками организовать охрану собственного помещения. Данная статья будет интересна как новичкам, так и людям, которые разбираются в установке сигнализации.

Если Вы новичок, лучше выбрать беспроводной вариант.

Начнем с того, что новичкам, и людям, которые затрудняются разобраться в прокладке кабелей, а так же путают плюс и минус, лучше всего обратить внимание на беспроводные охранные системы. Такие системы выгодно отличаются от проводных тем, что нет необходимости прокладывать кабеля, соединять их и подключать. Если вы не хотите портить интерьер и ремонт помещения, вам лучше выбрать беспроводную сигнализацию.

Если Вы специалист, можно экономить, выбирая проводную сигнализацию.

Если Вы специалист или амбициозный человек и готовы потратить полчаса на изучение незамысловатой инструкции, советуем обратить внимание на проводную сигнализацию. Основным достоинством такого решения – является его стоимость. Но учтите, вам придется подключать и тянуть провода.

Первое – покупка комплекта сигнализации

Вы определились с сигнализацией и готовы её купить. Не забудьте купить все необходимые элементы. Большинство сигнализаций состоит из нескольких элементов.

Не забудьте, что если помещение, которое вы собираетесь защитить, находится на первом или последнем этаже, то необходимо купить датчик движения для каждого окна. Так же не забудьте купить дополнительно датчик открытия для каждой двери и датчик движения для коридора с дверью. Получается, если вы живете в квартире на 3-ем этаже, вам нужно купить только один датчик движения, и поместить его, направив на вход, а так же поместить датчик открытия на двери. Если же на первом, то вы докупаете еще по одному датчику движения для каждого окна.

Центральный блок – это процессор (мозг) системы. Он получает информацию от датчиков, обрабатывает её, и при надобности, включает тревогу. Так же централь отвечает за постановку сигнализации на охрану и снятие.

Датчики – это детекторы (глаза) системы. Когда датчики движения или открытия двери срабатывают, отправляет сигнал на центральный блок. В беспроводной системе – сигналы отправляются по радиоканалу.

Сирены подключаются к центральному блоку. В беспроводных системах они часто могут быть проводными. Это обусловлено тем, что сирену легко испортить.

Монтаж сигнализации

Итак, вы купили сигнализацию, что дальше? Дальше нужно определиться. куда вешать датчики. Датчики движения НЕЛЬЗЯ направлять на солнце или отражающие лучи поверхности, потому если у вас есть необходимость ставить датчик возле окна, расположите его со стороны, так чтоб датчик не видел то, что находится за окном. Датчики движения чаще всего рассчитаны на высоту установки сигнализации – 2,2 метра.

Датчики открытия устанавливаете на дверь. Одна часть датчика должна быть на стене – неподвижной части, вторая на подвижной. Датчик открытия срабатывает в том случае, если два его элемента раздвинуть на 1-3 см.

Подключение и настройка сигнализации

Если сигнализация беспроводная – то Вам все элементы в хорошей компании настроят на месте продажи. Соответственно вам не придется читать инструкцию и переставлять перемычки датчиках, настраивая их на централь. Если же элементы проводные – проведите провода и не перепутайте тамперные контакты и обычные. Тампер – это антисаботажная система, при обрезании контактов или вскрытии датчика – сработает сигнализация.

Все что можно было установить у системы сигнализации, вы сделали. Настройку легко провести по инструкции.

Постановка и снятие с охраны могут производиться брелоком либо клавиатурой введением кода. Если вы уже смогли сами смонтировать сигнализацию, сможете и разобраться, как ставить и снимать систему с охраны.

Как видите, нет ничего сложно в том, чтоб сэкономить на монтаже!

Статья авторская. Использовать ее полностью или частями можно только при установке открытой для индексации активной ссылки на оригинал «Установка сигнализации — это просто. Безопасность своими руками».

Расположение датчиков движения при установке сигнализации

Эффективная охрана жилья обеспечивается за счет установки и использования разного рода охранных систем, среди которых высокую популярность имеют системы сигнализации. Чтобы они функционировали максимально качественно, следует правильно подобрать и установить соответствующие датчики. Среди большого числа применяемых датчиков одним из наиболее важных считается датчик движения, который позволяет определить наличие движимых объектов в охраняемой зоне. Поэтому расположение датчиков движения при установке сигнализации является важной задачей, от правильности решения которой зависит качество формируемой защиты.

Область применения

Датчики движения представляют собой несложные электронные устройства, с помощью которых производится фиксация подвижного объекта в определенной зоне пространства. Функционирование пассивных инфракрасных датчиков основано на принципе контроля теплового излучения, исходящего от подвижного объекта. Датчик движения для дома спроектирован таким образом, чтобы обнаруживать резкие перепады температур. Если в области обзора датчика произойдет движение человека или иного объекта, ИК-датчиком будет зафиксировано изменение температуры, вследствие чего датчик отправит на центральный блок сигнализации сигнал тревоги. Это приведет к срабатыванию сигнализации и предупреждении об опасности.

Высококачественные датчики движения владеют в своей конструкции многоканальными высокочувствительными головками и микропроцессорами обработки сигнала. Наличие этих устройств позволит избежать ложных срабатываний сигнализации при колебании температур в воздушной среде, например сквозняк или излучение от нагревателя. Именно частыми ложными срабатываниями «страдают» дешевые датчики движения.

Благодаря свойствам определения подвижных объектов датчики движения могут использоваться:

• для обеспечения безопасности на объекте;
• для программированного включения осветительных приборов на определенное время.

Датчик движения для квартиры позволит контролировать пространство внутри помещений, когда никого нет дома. При выявлении движения в контролируемых зонах произойдет срабатывание охранной сигнализации, что позволит избежать кражи и повреждения вещей в квартире.

Датчик движения в подъезде позволит обеспечить включение на определенное время осветительной системы, когда человек в темное время суток входит в подъезд. Благодаря установке датчиков освещение будет работать только в то время, когда в зоне его действия находится человек. Это позволит существенно сэкономить на освещении подъездов в жилых домах. Аналогичную роль играет и датчик движения для лестницы, обеспечивающий ее освещение в момент перемещения по ней человека.

Расположение датчиков движения при установке сигнализации

Чтобы гарантировать максимально эффективную работу охранной сигнализации важно правильно расположить датчики движения в доме или квартире, учитывая их функциональные и конструкционные особенности.

Выбирая место установки датчика, следует учитывать зону его покрытия и расположение близлежащих объектов, которые могут перекрывать чувствительную область датчика, а также вызывать их ложные срабатывания. Важно удостовериться, что поверхность, на которую будет прикреплен датчик, не подвергается вибрациям и механическим воздействиям.

Сегодня на рынке предложен широкий спектр различных датчиков, которые имеют угол обзора в большом интервале значений – это позволит располагать их в различных местах, настраивая на наиболее эффективную работу, что позволит исключить ложные срабатывания. Правильно расположенные датчики должны быть ориентированы к вероятному подвижному объекту таким образом, чтобы он перемещался по отношению к их чувствительному элементу под углом близким к 90º.

К основным местам расположения датчиков движения относятся:

• потолок;
• стены;
• углы комнат.

Потолочный датчик движения для квартиры владеет круговой зоной обнаружения в 360º. Такие устройства наиболее эффективны в тех помещениях, где нужно обеспечить покрытие всего пространства.

Угловые и настенные датчики отличаются меньшими углами охвата и позволяют выделить для охраны только отдельные зоны помещения.

Кроме перечисленных датчиков в квартире или доме могут располагаться различные дополнительные устройства контроля движения. К таким относятся встраиваемые датчики, которые позволяют контролировать объект в выбранных местах, включая и те, которые не попадают в зону охвата основных датчиков. Среди устройств этого типа можно отметить мебельный датчик движения, датчик встраиваемый в стену или электроприборы, розетку или иные элементы декора помещения. Большинство таких устройств выполняются в таком стиле, чтобы эффективно вписываться в интерьер любого помещения.

Где не рекомендуется устанавливать?

Чтобы гарантировать правильную работу датчика движения следует учитывать ограничения по его установке. Нельзя устанавливать датчик:

• напротив устройств, излучающих тепло (батареи, камины, газовые обогреватели);
• возле осветительных приборов, генерирующих тепловой поток;
• на полу;
• в непосредственной близости к форточке или дверным проемам;
• возле устройств, генерирующих электромагнитное поле;
• напротив окон, расположенных с солнечной стороны.

Учитывая эти несложные правила, можно исключить случаи, когда датчик движения для квартиры ложно срабатывает и беспричинно беспокоит владельца жилья.

Заключение

Широкий выбор датчиков движения позволит создавать высокоэффективные системы безопасности домов и квартир, а также формировать автоматические системы освещения этих объектов. Благодаря этому можно повысить уровень безопасности и обеспечить экономное потребление электроэнергии при освещении лестничных площадок и подъездов, коридоров в квартире, балконов, лоджий и других мест, где отсутствует потребность в непрерывном освещении.

ДАТЧИКИ ДВИЖЕНИЯ ДЛЯ СИСТЕМ СИГНАЛИЗАЦИИ

Датчики (извещатели) движения, используемые в системах охранной сигнализации можно классифицировать по различным параметрам, например, способу передачи сигнала.

• проводные датчики движения;
• и беспроводные.

Как они устроены, в чем их различия, достоинства и недостатки описано на отдельной странице в разделе про виды и типы датчиков охранной сигнализации. Здесь же давайте рассмотрим особенности их выбора и применения в зависимости от конкретных целей и задач.

Нередко датчики движения называют объемными — это справедливо, но лишь отчасти, поскольку перемещения обнаруживают и другие варианты их исполнения: линейные и поверхностные. Все эти три названия происходят от внешнего вида (конфигурации) зоны обнаружения. Поскольку лучше один раз увидеть, чем сто раз услышать предлагаю посмотреть на рис. 1.

Срабатывание извещателей происходит при обнаружении движения в соответствующей зоне. В первом случае это объем помещения, во втором — плоскость, поверхностные датчики еще называют «штора», в третьем — луч.

Объемные извещатели в системах охранной сигнализации используются, как правило, во вторых рубежах охраны, то есть, как дополнительные устройства, повышающие надежность обнаружения.

Примером такого оборудования может явиться сигнализатор серии Express, описанный в материале про обзор gsm систем.

• инфракрасные (ИК);
• радиоволновые (СВЧ);
• ультразвуковые.

Перечислил я их здесь в порядке уменьшения популярности и в этом же порядке кратко рассмотрю из достоинства, недостатки и особенности.

ИНФРАКРАСНЫЕ ОХРАННЫЕ ДАТЧИКИ ДВИЖЕНИЯ

Как я уже говорил в системах охранной сигнализации встречаются чаще всего. Принцип их действия основан на отслеживании изменения обстановки в инфракрасном (тепловом) диапазоне излучения.

• дальность действия (обнаружения);
• углы раскрытия диаграмм зоны обнаружения;
• диапазон обнаруживаемых скоростей движения объекта в контролируемой зоне.

Для подавляющего большинства типов объемных датчиков эти параметра примерно одинаковы, по на дальность действия внимание обращать стоит — этот параметр для различных моделей может на несколько метров отличаться. Иногда это бывает критично.

Климатическое исполнение.

• пылевлагозащищенность;
• диапазон рабочих температур.

Для уличного исполнения важны оба этих параметра. При внутренней установке первый момент, как правило, не критичен, а вот минимальную рабочую температуру при установку в неотапливаемых помещениях учитывать нужно. Некоторые про это забывают.

Некоторые инфракрасные датчики имеют такие опции как защита от срабатывания на домашних животных и регулировка чувствительности. В первом случае в описании извещателя указывается наличие такой возможности, а также максимальный вес животного к которому прибор будет невосприимчив.

Кроме того, рассматриваемые устройства подразделяются на активные и пассивные. Активные охранные датчики состоят из излучателя и приемника и, как правило, бывают линейного типа. Используются они для контроля протяженных прямолинейных участков, в том числе для охраны периметра территории.

Пассивные более универсальны, могут иметь все рассмотренные здесь зоны обнаружения и применяются значительно шире.

• «Астра» — производитель ТЕКО;
• Colt — производитель Pyronix;
• Genius — производитель Crow.

Впрочем, у каждого инсталлятора свои предпочтения, а в различных регионах — тем более. Скажу только, что модельный ряд «Астра» имеет наиболее привлекательную цену, так сказать, эконом класс, причем, достаточно добротный.

СВЧ ДАТЧИК ДВИЖЕНИЯ

СВЧ или радиоволновые датчики движения являются активными устройствами и определяют движение по изменению частоты отраженного от перемещающегося объекта радиосигнала. Кстати, по этому же принципу работают и ультразвуковые извещатели, только излучают они ультразвук.

Распространены СВЧ извещатели значительно меньше чем инфракрасные. Возможно это вызвано тем, что для высокочастотных электромагнитных излучений строительные конструкции типа стен и перекрытий являются частично прозрачными. Таким образом, зона обнаружения радиоволнового датчика может выходить за пределы охраняемого помещения.

Вполне естественно, что это чревато ложными срабатываниями охранной сигнализации. При выборе же прибора с зоной обнаружения гарантированно меньше площади охраняемого помещения мы получим достаточно большое количество не охраняемых участков.

Кроме того, радиоволновые извещатели, работающие на одной частоте, подвержены влиянию взаимных помех. Поэтому в непосредственной близости друг от друга возможна установка устройств с различными частотными литерами. Это тоже минус, особенно для крупных объектов.

Цена таких датчиков движения выше инфракрасных в 1,5-2 раза. Тоже, кстати, немаловажный фактор, ограничивающий их применение. Наиболее известны такие модели охранных СВЧ извещателей как Аргус (производитель Аргус-Спектр). Вообще, их выбор невелик.

Комбинированные охранные датчики движения.

Если объединить в одном корпусе и под общим управлением извещатели различного принципа действия, то в итоге получаем комбинированное устройство, способное компенсировать некоторые недостатки «родителей». Сочетание радиоволновых и инфракрасных способов обнаружения позволяет создать прибор, обладающий высокой степенью достоверности обнаружения.

Применяются они (в комбинации ИК+СВЧ) не часто, имеют достаточно высокую цену (от 1500 рублей), но предложение таких устройств достаточно разнообразно.

Поскольку в них присутствует радиоканал, то существует и опасность взаимного влияния датчиков, несмотря на современные алгоритмы обработки сигналов.

ПОДКЛЮЧЕНИЕ И УСТАНОВКА ДАТЧИКОВ ДВИЖЕНИЯ

Начнем с установки. Прежде всего, монтаж датчиков движения должен осуществляться на конструкциях, не подверженных вибрациям. Вызвано это минимизацией вероятностей ложных срабатываний. Кроме того, критичной является высота размещения извещателя. Она указывается в паспорте прибора и составляет порядка 2-3 метров от уровня пола.

• избежать прямых засветок чувствительного элемента (пиромодуля);
• в непосредственной близости отсутствовали нагревательные приборы, формирующие восходящие тепловые потоки.

Подключение.

Для беспроводных исполнений подключение, как таковое, отсутствует. Необходимо присвоить датчику уникальный для системы сигнализации адрес и при включении он автоматически перейдет в рабочий режим. Как это сделать описывается в инструкции на каждую конкретную модель.

Проводные извещатели, в зависимости от того являются они адресными или нет подключаются каждый по своему. Как подключить каждый такой датчик движения охранной сигнализации поясняет рисунок 2.

• ПЦН — выход сигнала «Тревога» (реле);
• Вскр — контакты тампера вскрытия корпуса;
• ШС — шлейф сигнализации;
• U — клеммы для подключения питания;
• БП — блок питания.

На реальных приборах обозначения могут быть другими, по назначение контактов от этого не меняется. Вся необходимая информация имеется в паспорте прибора. Позволю себе еще несколько пояснений.

Адресный извещатель подключается с обязательным соблюдением полярности шлейфа сигнализации (рис. 2 а.). Кстати, таким же образом можно подключить датчик с питанием по шлейфу. При использовании проводных датчиков движения с питанием от отдельного блока его подключение осуществляется по схеме на рис.2б. Кстати, на следующей схеме клеммы питания условно не показаны.

В большинстве своем охранные извещатели имеют реле, контакты которого в режиме «охрана» замкнуты, а в «тревоге» размыкаются. Схемы 2б. и 2в. приведены как раз для этого случая. Полярность шлейфа при этом значения не имеет.

Задействовать контакты переключателя вскрытия корпуса (рис.2 в.) вовсе не обязательно, если нет такой необходимости их можно оставить свободными. На работоспособность датчика это не повлияет. Кстати, их имеют не все устройства.

Тампер используется для предотвращения вскрытия прибора посторонними лицами. Если уж все делать по уму, то его вообще лучше включить в отдельный, специально выделенный для этой цели шлейф.

В этом случае можно контролировать неприкосновенность датчика круглосуточно, а не только в охраняемое время, как позволяет это делать приведенная схема. Но целесообразно это для особо важных объектов.
