Подключаем «Vigilant-11» к замку зажигания

Подключаем «Vigilant-11» к замку зажигания

Автосигнализация Cenmax Vigilant доступна покупателям в последней версии – а именно, в варианте «ST-11D». В этой сигналке, также как во всем семействе «ST», есть опция автозапуска. Но реализована эта опция нестандартно: провод, подключаемый к клемме замка «50», теперь нужно искать в сигнальном разъеме. А шнур «массы», наоборот, оказался в силовом клеммнике. Но главное, что изменился метод включения поддержки зажигания. Хотя, включать эту поддержку нужно по-прежнему на авто с МКП. Рассмотрим подробности.

Подготовка машин с МКП к автозапуску

На корпусе под пластиковой крышкой находится перемычка, позволяющая выбрать тип КПП. Выполняя монтаж на авто с АКП, перемычку нужно разрезать. В иных случаях перемычку оставляют, но тогда автозапуск будет запрещен, если не выполнены действия:

  • Сначала задействуется ручник;
  • Затем изымают ключ – мотор не останавливается;
  • Через 20 секунд после шага 2 все двери должны быть закрыты;
  • Если требуется, активируют режим охраны (кнопка 1);
  • Мотор остановится либо по включению охраны, либо в течение 20 секунд после шага 2.

Поддержка зажигания здесь включается автоматически. Можно поступить по-другому: перед изъятием ключа открывают дверь, нажимают на кнопку 2 и выполняют остальные действия.

Брелоки Cenmax Vigilant ST-11D

Мотор затем глушат «дистанционно», для чего кнопку 2 на брелоке нажимают длительно и коротко.

Автомат, включающий поддержку зажигания, совместим не с каждым серийным двигателем. Но других вариантов изначально не будет – пользуйтесь «автоматикой» или «гасите мотор» дистанционно. Все было бы печально, если бы не встроенный турботаймер. С ним вариантов будет больше:

  1. Автоматическое включение;
  2. Включение поддержки по срабатыванию ручника;
  3. Также – по нажатию на кнопку 2.

Клавишу, согласно инструкции, нажимают длительно и коротко. То есть задействуется ручник, а затем выполняют последовательность нажатий. Открывать дверь при этом не требуется.

Подключение к клеммам замка

В любом автомобиле, не зависимо от типа «коробки», сигнализация с автозаводом подключается к замку зажигания. Почти все провода, идущие к замку, находятся в 6-контактном разъеме.

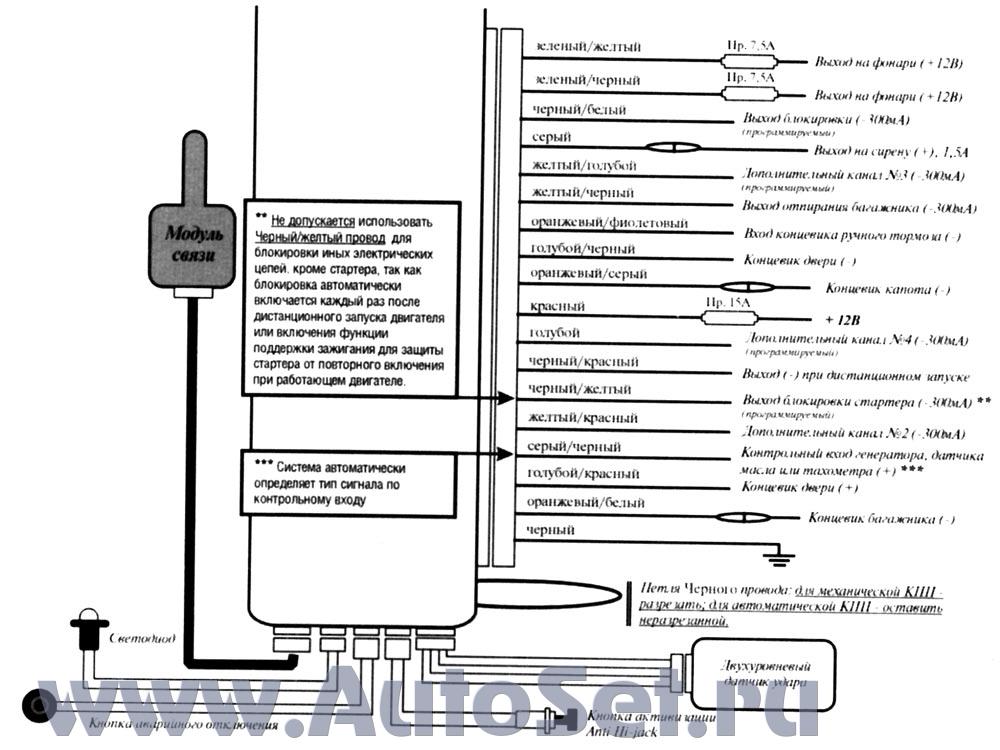

Базовый вариант подключения сигналки

Перечислим назначение проводов подробнее:

  1. Белый – программируется (опция 2-8), может дублировать провод в зеленой или в оранжевой изоляции, может получать импульс до запуска стартера;
  2. Желтый – подключается к стартеру;
  3. Красный – питание, то есть клемма замка «30»;
  4. Зеленый – выход на клемму «15» или «15/1» (зажигание), а также контроль зажигания;
  5. Оранжевый – выход на клемму питания аксессуаров (если требуется);
  6. Черный – «масса».

К клемме «50» (стартер) нужно подключать тонкий шнур, выходящий из главного разъема. И тогда линию стартера обязательно разрывают. Цвет изоляции шнура – фиолетово-белый.

Когда выполняется автозапуск, напряжение получают и зеленый, и оранжевый провод. Найти отличие можно, прочитав инструкцию: линия аксессуаров (оранжевый шнур) на время работы стартера обесточивается. Белый кабель, в свою очередь, может дублировать любой из шнуров – оранжевый, зеленый.

Теперь посмотрим, как выглядят временные диаграммы, показывающие наличие или отсутствие сигнала в момент автозапуска или глушения:

Временные графики работы силовых выходов

Присвоив опции 2-8 значение «3», можно задействовать режим «Старт-Стоп». Назначение всех проводов в этом режиме меняется (см. рис.). И хотя в нашей инструкции последний вариант не рассматривается, легко понять следующее:

  • Желтый шнур нужно подключать к кнопке запуска-останова либо к реле;
  • Диаграмма напряжения на белом шнуре соответствует нажатию на педаль (тормоз или сцепление).

Кстати, судя по графикам, автосигнализация Cenmax Vigilant – это копия одного из «Старлайнов», но не Starline A91. Речь идет о более поздних моделях.

Читайте так же:
Установка сигнализации с автозапуском тагил

В автомобилях с кнопкой «Старт-Стоп» зеленый шнур из силового клеммника нужно подключать к линии зажигания, но не напрямую, а через диод. Катод этого диода должен «смотреть» в сторону сигнализации.

Сигнальная проводка системы

В авто из Китая любят использовать метод проверки наличия ключа: когда клемма замкнута на «массу», ключ есть. Сигнализация с автозаводом в этом случае должна не только поддерживать зажигание, но и эмулировать наличие ключа в замке. Выберите для опции 2-13 вариант настройки «3», а шнур в красной изоляции подключайте по следующей схеме:

Схема подключения к клемме замка в китайских авто

Вообще красный провод, то есть выход состояния, служит для управления обходчиками. Подключайте эти устройства по инструкции , прилагаемой к ним.

Как читатель понял, в этой главе говорится о проводах, выходящих из сигнального разъема (X3). К разъему X1 текст не относится.

Сигналка может проверять, задействован ли ручник. В авто с МКП, например, без включения ручника не работает ни автозапуск, ни турботаймер. Поэтому вход концевика тормоза, то есть зелено-черный шнур, подключают согласно базовой схеме. Она приводится ниже:

Схема подключения контрольного входа

Для машин с АКП допускается другой вариант – выполняют подключение к кнопке педали (см. рис.).

В конструкции систем, позволяющих вести автозапуск, предусматривают один контрольный шнур. По нему процессор может узнавать, работает ли двигатель. В разъеме X3 сигналки Vigilant такой шнур есть – он защищен желто-белой изоляцией. Соединяют его с одной из клемм:

  1. Контакт может получать напряжение, когда мотор заведен (вариант «1» для опции 2-11);
  2. Возможен другой вариант – потенциал «массы» после успешного запуска (значение «2»);
  3. Можете подключить провод к таходатчику (значение «3»);
  4. Либо, не подключайте его ни к чему (значение «4»).

Обязательно нужно выполнить подключение концевиков дверей. Причем, используется один из шнуров – бело-коричневый или коричнево-белый. А еще при необходимости нужно будет управлять блоком ЦЗ.

Центральный замок в некоторых авто отпирает двери после отключения, а иногда – даже по включению зажигания. Красно-белый, а также зеленый шнуры (X2) можно заставить замыкаться в каждом их этих случаев, для чего служит опция 2-7. В общем, без подключения к модулю ЦЗ обойтись не удастся. Хорошо, что для машин из России, США и Европы совет не актуален – функция отпирания по зажиганию в них не предусмотрена.

Программирование «от и до»

Обучение холостым оборотам проводить не нужно – оно будет выполнено автоматически. А для настройки будут доступны «программные опции». Они, согласно инструкции, собраны в двух таблицах:

Набор, поставляемый изготовителем сигналки

Стремитесь к тому, чтобы нажатия на шаге 4 были размеренными. После каждого нажатия будут следовать звуковые сигналы (2-3 секунды). Лучше дожидаться их завершения и только затем выполнять очередной «клик». А еще, как сказано в инструкции, при отключении режима настройки фонари мигают четыре раза. Обратите на это внимание.

Сброс настроек

Если потребуется, можно будет вернуть все параметры к базовым значениям. Знайте, что 9 нажатий соответствуют таблице 1, а 10 – это «обнуление» второй таблицы. Управляющая последовательность выглядит так:

  1. Кнопку Valet, когда зажигание выключено, нужно нажать 9 или 10 раз;
  2. Зажигание включают;
  3. Последуют 9 либо 10 звуковых сигналов;
  4. На брелоке нажимают и удерживают кнопки 3 и 4, пока не последует мелодичный сигнал;
  5. Фонари мигнут четыре раза.

Собственно, не потребуется даже выключать зажигание.

Ни в одной из инструкций к сигналкам Starline подобную последовательность вы не найдете. Это значит, что хотя система Vigilant и является копией «Старлайна», она была заметно переработана.

Как пользоваться турботаймером

Если опции 2-1 и 2-12 были настроены, это не значит, что турботаймер будет работать. Просто, его нужно включить. Для чего на пульте жнут кнопки 1 и 4, отпускают их по сигналу, а затем выбирают значок «Турбо». Выбор осуществляют нажатиями на кнопки 1 и 2. Если нужный значок мигает, нажимают клавишу 3.

Читайте так же:
Насос для отопительной системы установка

Значки на экране брелока

Точно так же можно включить или выключить любую из опций: периодический автозапуск, запуск по температуре и т.д.

При включении система реагирует одной вспышкой габаритов, при отключении – двумя. Располагать брелок при настройке рекомендуется вблизи антенного блока.

Теперь посмотрите, как выглядит опция 1-15. Если ее включить, система начнет выполнять контроль связи с пультом. Проверка проводится каждые 3, 5 или 7 минут, а при разрыве погасает символ «-» (подчеркивание). Данная опция не будет действовать, когда охрана не активна. Успешной настройки!

Монтаж сигналок Cenmax с автозапуском

Установка сигнализации Сенмакс

Установка сигнализации Сенмакс (Cenmax) — как одно из самых взвешенных решений, сочетающее в себе оптимальное соотношение таких критериев как: цена, стабильность работы охранных комплексов, широкий перечень функционала, возможность выбора соответствующего уровня защиты…

Вот и исполнилась Ваша давняя мечта – Вы приобрели автомобиль, и по праву являетесь теперь представителем касты водителей, или же Вы просто заменили свое старое транспортное средство на новую модель. Благодаря этой покупке вы сможете забыть о толкотне в общественном транспорте, о необходимости передвижения пешком в плохую погоду, о потребности перемещаться по стране в устаревших поездах.

После временной эйфории каждого здравомыслящего человека начинают посещать мысли о сохранности его машины, а наиболее эффективным способом в современном мире будет установка сигнализации Cenmax в ваше авто. И к Вам на помощь в данном вопросе с радостью придут специалисты нашего установочного техцентра! Чтобы избежать будущих трудностей примите меры уже сейчас, ведь установка сигнализации Сенмакс одно из безупречных решений.

Не думайте, что поставив простую сигнализацию вы гарантировано убережете свое авто от угона, такими «сигналками» обзавелось большинство недоверчивых водителей. Нынешние взломщики, в отличие от дилетантов, вскрывающих машины линейкой в 90-е годы, — настоящие профессионалы и ваше авто сможет уберечь только качественная технологическая установка одной их моделей сигнализации Сенмакс.

Современный рынок противоугонных систем может предложить оптимальный вариант для любого ценового сегмента:

  • Для элементарной защиты наилучшим способом будет установка автосигнализаций одностороннего типа. Данный вид защиты при откровенной попытке грабителя проникнуть в авто известит окружающих громкими характерными сигналами. Помимо того, что эти звуки вспугнут самого взломщика, они привлекут внимание общественности к происходящему противоправному событию.
  • Для любителей всевозможных новинок самым привлекательным вариантом является установка автосигнализации с встроенным модулем слежения, оснащенных различными функциями, предназначенными для контроля состояния машины. Дороговизна подобных систем обусловлена их эффективностью.
  • Однако наиболее популярным вариантом, оптимально сочетающим стоимость и качество, будет установка автосигнализации с автозапуском. Помимо защитных функций подобная система позволяет взаимодействовать с автомобилем на расстоянии и производить такие манипуляции, как запуск двигателя, управление кондиционером и др.

Скупой платит дважды, чего не скажешь об автовладельцах решивших установить сигнализацию Сенмакс.

Эта знаменитая поговорка тут, как нигде, кстати. Хоть теоретически установка автосигнализации с автозапуском вполне осуществима самостоятельно или же вы можете прибегнуть к помощи родственника, который однажды сумел самостоятельно поставить себе сигнализацию «на машину», но любой автовладелец, адекватно оценивающий свои способности, должен осознавать, что не имея опыта в проведении подобных операций и не зная всех нюансов подобных процессов, невозможно обеспечить высокий процент надежности в последующей эксплуатации системы.

Читайте так же:
Установка для заправки тормозной системы

Лучше использовать центр установки сигнализаций и доверить эту процедуру профессионалам, ведь стоимость установки не сопоставима с потерей авто, доставшейся Вам не просто так.

Цена установки сигнализации Сенмакс

Фирма-изготовитель утверждает, количество функций и объем предстоящих работ являются аспектами, от которых зависит установка сигнализации с автозапуском или с турботаймером и ее стоимость. Помимо этого наши специалисты помогут подобрать защитную систему индивидуально под Ваше авто. Ведь многоопытным специалистам известны «особенности» монтажа таких бюджетных моделей как: Cenmax A700; A900, а также более продвинутой «линейки» моделей: Сенмакс Vigilant MT-7; Vigilant V-8A; Сенмакс Vigilant ST-10D; V-5A; ST-6A; Cenmax Vigilant ST-8A; Vigilant ST-5A; HIT 710; Сенмакс Vigilant New; Vigilant ST-12D; ST-7A; Сенмакс Vigilant MT-8; Vigilant V- 12D; V-7A; Сенмакс Vigilant ST-12D; Vigilant V-8A. Практика позволяет им устанавливать полноценные комплексы охраны как на легковые автомобили и внедорожники (джипы), так и на микроавтобусы — минивены.

Мы гарантируем безупречную работоспособность установленной системы! Безопасность Вашего автомобиля – это Ваше спокойствие.

Cenmax Схема Подключения

На дисплее показываются сработавшие зоны сенсора удара, имеется индикация автоматического пуска мотора. После получения команды происходит разблокирование замков и цепей, подается двойной сигнал сиреной и внешней светотехникой автомобиля.

Индикация пульта управления: При успешном приеме системой команды прозвучит мелодичный звуковой сигнал. Только по одному рисунку владелец автомобиля сможет легко понять для чего конкретная функция предназначена.

После этих действий должен сработать один звуковой сигнал, также должны моргнуть фары. В том случае, если питание сирены будет автономным, при монтаже нужно обеспечить свободный доступ к замку ключа.
Автосигнализация Cenmax Vigilant ST-8A



Блокировка двигателя отключится.

Один из основных вопросов — как правильно настроить PIN-код: Сначала необходимо открыть дверь водителя и оставить ее в таком положении, не закрывая.

Рекомендуется поменять батарейку в устройстве. Причиной является повышенный уровень чувствительности датчика удара.

Если все двери, капот и багажник закрыты, сирена подаст один звуковой сигнал, и фонари мигнут один раз.

Полезные инструменты сигнализации — постановка и снятие с охраны, запрос состояния температуры двигателя и напряжения сети, дистанционный запуск, автоматический запуск по температуре двигателя с определенными интервалами, автоматический запуск по времени. После того, как уровень выставлен, трогать датчик не стоит.

Установка сигнализации

Vigilant ST-7

Чтобы наладить двухстороннюю связь достаточно пару минут поработать с брелоками. Краткая инструкция будет дана на примере устройства Cenmax ST-5A.

Одновременно регулируйте чувствительность таким образом, чтобы выставить необходимый порог. Тайванская сигнализация работает на всех автомобилях, имеет компактные размеры, может предложить потребителю дополнительный набор датчиков и функций.

Отличия от других систем в том, что водитель не сам работает с машиной, а диспетчерский центр.

Кроме того, в режиме охраны блокируется запуск двигателя. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля.

В случае непредвиденной ситуации трижды нажимается тревожная кнопка, диспетчеру приходит сигнал об опасности.

Тревога продлится 30 секунд. Все последующие старты выполняются через 24 часа, регулировка времени повтора конструкцией сигнализации не предусмотрена.

Через 10 секунд после этого система автоматически встанет на охрану. Теперь необходимо опять отключить зажигание.
Автосигнализация. Схема подключения

Читайте так же:
Пошаговая установка сигнализации с автозапуском

Рекомендуем к прочтению

Также в инструкции указывается, что водитель не должен менять длину антенны.

Эта функция реализуется по отдельному каналу и часто выходит из строя на всех моделях сигнализаций Cenmax.

Затяните ручной тормоз убедитесь в его исправности , ручку переключения передач механической КПП поставьте в нейтральное положение, ручку автоматической КПП поставьте в положение Parking.

Сирена сигнализация должна отреагировать на это подачей шести коротких сигналов. Что касается аварийной кнопки отключения она также может называться сервисной кнопкой Valet , то она ставится в салоне автомобиля. Выберите при установке наиболее удобный для Вас вариант. Тревога продлится 30 секунд.

Не производите дистанционный или автоматический запуск в закрытом помещении. Схема подключения системы Рассмотрим процедуру подключения сигнализации Cenmax с кнопкой аварийного отключения согласно схеме, приведенной выше. Режим пассивного иммобилайзера Нажмите и удерживайте до звукового сигнала кнопку 2 пульта управления. Здесь также причины могут быть разными.

Пульты дистанционного управления сигнализацией


Самые важные моменты из инструкции этого многофункционального устройства можно узнать прямо сейчас и для этого понадобится всего несколько свободных минут. Такой дефект отмечают многие владельцы сигнализации Vigilant V-5A. Выключите зажигание и выньте ключ из замка. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля. Включить зажигание.

Если же дверь, капот или багажник были открыты, или срабатывал датчик удара, дистанционный запуск будет запрещен до тех пор, пока вышеописанная процедура не будет повторена. Cразу после звукового сигнала нажмите кнопку 3.

Набор функций, реализованный во многих моделях, не уступает более дорогостоящим изделиям от других брендов. Турбо таймер Режим используется для турбированных двигателей и служит для продления времени работы двигателя после выключения зажигания с целью охлаждения турбины. Деактивация системы V-8A выполняется по несколько иной процедуре: Открыть дверь и включить зажигание.
Сигнализация. Как отключить её своими руками?

Volkswagen Passat Variant 1996, 101 л. с. — электроника

В первую очередь надо проверить батарейку и пульт, при необходимости можно воспользоваться резервным брелоком.

Сложная процедура установки и настройки. Если хозяин машины находится вне доступа, работой по устранению происшествия занимается обслуживающий центр.

Причиной некорректной работы системы могут быть ошибки в настройке параметров, которые можно сбросить до заводских: Активировать зажигание.

Никакие другие зоны охраны при этом активированы не будут. Когда все компоненты будут установлены, их нужно соединить между собой и к аккумулятору с помощью проводов, которые надо будет уложить под облицовку салона авто. Если код набран верно, то система снимется с режима охраны. Какую модель автосигнализации Сенмакс лучше выбрать?

Неограниченный радиус действия. Номер функции соответствует числу нажатий на кнопку. Повторное открытие двери, открытие капота или багажника в течение 10 секунд или открытие двери при включенном зажигании отключает режим автопостановки до следующего выключения зажигания при закрытых дверях. Второй брелок дублирует функции основного брелка.

После этого производится установка сирены. В приложении устанавливается пароль. Провода для подключения сигнализации к автомобилю. При соответствующей настройке происходит поднятие стекол электрическими приводами, на дисплее пульта включается иконка, изображающая запертый замок, а также подается короткий сигнал зуммером. Полезные инструменты сигнализации — постановка и снятие с охраны, запрос состояния температуры двигателя и напряжения сети, дистанционный запуск, автоматический запуск по температуре двигателя с определенными интервалами, автоматический запуск по времени.

Технические характеристики

К приводу подсоединяется сигнализация. Причиной является повышенный уровень чувствительности датчика удара. Если при постановке на охрану не закрыта какая-либо дверь, капот или багажник, фонари мигнут 4 раза, и Вы услышите 4 сигнала сирены.

Читайте так же:
Установка двигателя в отопительную систему

Не выставляйте слишком высокую чувствительность, поскольку в таком случае сигналка может срабатывать даже от шума проезжающих мимо автомобилей. Как правило, в таких ситуациях причина кроется в неправильной настройке чувствительности контроллера удара. Автоматический запуск двигателя в заданное время Прежде чем включить режим запуска двигателя в заданное время, установите желаемое время запуска согласно таблице Установки временных режимов.
Установка модуля управления стеклоподьёмниками Cenmax AS2 на рено Сандеро!

Установка сигнализации с автозапуском cenmax
