Монтаж подземной системы полива своими руками

Монтаж подземной системы полива своими руками

Аккуратно подстриженный газон, яркие цветники, обустроенная зона отдыха – на вашем участке полный порядок и гармония. Ничто не должно их нарушать! Только представьте, как непривлекательно будет смотреться шланг для полива или тем более трубопровод. Кроме того, элементы системы орошения могут мешаться, например, при стрижке газона или во время активных игр на приусадебной территории. А ведь систему полива можно сделать невидимой, скрыв ее под землю. Растения будут получать влагу в нужном количестве, и ничто не нарушит эстетику ландшафта. Как? Очень просто! Расскажем об этом подробнее.

Сборка системы полива с выдвижными дождевателями

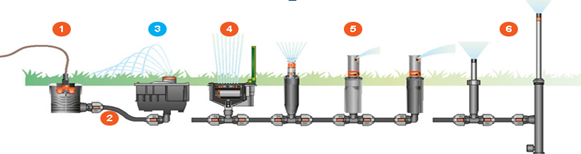

В чем особенность подземной системы полива? В том, что все основные элементы системы монтируются в грунт, но орошение происходит над землей из выдвижных дождевателей. Причем распыление воды осуществляется по отдельным зонам, как и при наземном поливе. Предлагаем вам рассмотреть, из чего состоит система и в какой последовательности идут ее компоненты.

podzem

Чтобы спроектировать подземную систему полива правильно и ничего не упустить, воспользуйтесь информацией из таблицы.

Колонка входная устанавливается в начале системы. Нужна для соединения подземных шлангов с источником водоснабжения. Монтируется под землей в непосредственной близости к крану. Колонку вкапывают таким образом, чтобы крышка была наверху: к имеющемуся сверху штуцеру крепят шланг, соединенный с краном – для подачи воды в систему.

В нижней части колонки есть резьбовое соединение для подключения подземного водопровода

Соединители применяются для подключения к системе дождевателей, а также для соединения труб, создания ответвлений от линии и выполнения изгибов системы.

Чаще всего используются Т- и L-образные соединители

Проектируя подземную систему полива на участке, подсчитайте ее протяженность, определите количество дождевателей и место их установки. Исходя из этого подбирайте нужные устройства и соединительные элементы.

Автоматический полив – это легко

Подземная система полива – это идеальное сочетание эстетики и удобства эксплуатации. Кажется, она совершенна. Но можно сделать ее еще более функциональной, встроив блоки автоматического управления процессом орошения. Устанавливая время полива с помощью таймера, можно не беспокоиться о том, что растения погибнут на жаре, когда вас не окажется рядом и некому будет включить подачу воды. Техника сделает все за вас! Подробнее о том, что для этого понадобится, читайте в статье «Автоматическая система полива на участке – это проще, чем вы думали!».

Вы уже решили, какая система полива будет на вашем участке? Все необходимое для ее монтажа можете заказать прямо сейчас в нашем интернет-магазине. Подберите комплектующие самостоятельно из каталога на сайте или обратитесь за помощью к менеджеру по телефону 8-800-333-83-28. Свой заказ вы получите в максимально короткие сроки и сможете приступить к установке. Звоните прямо сейчас!

Создаем систему автоматического полива газона своими руками

Система автоматического полива газона

О системе автоматического полива растений мы уже говорили, предоставляя вашему вниманию ее сущность, составные части, а так же наиболее качественных производителей. Хотелось бы добавить, что монтаж системы автоматического полива своими руками является весьма трудоемким процессом, требующим массы расчетов, денежных затрат на покупку составляющих системы автополива, а так же времени на осуществление монтажа.

Читайте так же:
Установка системы газового пожаротушения смета

Несмотря на это, создание автоматического полива газона своими руками позволяет сэкономить достаточно много денег, а так же набраться опыта в данной сфере, что пригодиться в будущем для самостоятельного ремонта и обслуживания системы, что так же сэкономит ваши деньги.

Как сделать систему автоматического полива газона своими руками?

Составляющие элементы системы автополива газона

Как мы уже говорили, создание системы автополива газона является трудоемким процессом, но если вы все же настроились на данную работу, необходимо приобрести следующие элементы системы автоматического полива газона:

Кратко рассмотрим предназначение и нюансы выбора каждого из элементов автоматической системы полива газона.

Насосная станция необходима для того, что бы создать достаточное для полива газона давление, т.к. зачастую центральный водопровод не обеспечивает такое давление. Выбор насосной станции, как и других элементов системы автоматического полива газона, необходимо осуществлять после составления проекта и расчета необходимого потребления воды. На основе всех этих данных подбирается оптимальная производительность насосной станции, которая сможет обеспечить полив всего участка либо его части (если площадь полива большая).

Фильтр тонкой очистки. Очень часто источником водоснабжения дачи служит самодельная скважина на участке. Если осуществлять полив газона водой со скважины без предварительной очистки воды, дождеватели быстро выйдут из строя, т.к. забьются мелкими песчинками. Фильтр тонкой очистки поможет избавиться от этой проблемы.

Регуляторы давления используют в том случае, если система автоматического полива газона состоит из поливальных головок (дождевателей) различного вида. В этом случае каждый дождеватель имеет свое определенное рабочее давление, которое и устанавливается с помощью регулятора давления. Так же данные элементы полива используются при создании системы капельного полива растений.

Электромагнитные клапана вместе с контроллерами необходимы для того, что бы можно было поочередно поливать определенные зоны участка. К примеру, если газон имеет большую площадь и производительности насосной станции не хватает для полива всего газона, можно осуществить полный полив в 2-3 шага, поочередно поливая каждую секцию. С помощью контроллера устанавливается время открытия/закрытия определённого электромагнитного клапана, который подает воду на дождеватель.

Трубы ПНД (полиэтилен низкого давления) являются транспортной магистралью воды от источника водоснабжения к дождевателям. Для создания системы автоматического полива газона своими руками необходимо выбирать трубы различного сечения от источника водопровода к дождевателю с уменьшением сечения.

Дождеватели являются исполнительным органом системы автополива газона. Они находятся в почве и выдвигаются на 15-20 см вверх во время полива газона, после чего снова прячутся. Существуют статические и роторные дождеватели. Первые осуществляют полив определенного сектора, а роторные вращаются и заливают газон вокруг себя на определенный (рабочий) радиус.

Дождеватели, спрятанные в почве

Дождеватели, спрятанные в почве

Создание проекта автоматической системы полива газона

Проект автоматической системы полива газона

Проект автоматической системы полива газона

Составляющие элементы системы автополива газона

Составляющие элементы системы автополива газона

Читайте так же:
Установка сигнализации приора драйв

Для удобства восприятия информации разобьем этот этап на под этапы:

1. Составляем план газона. Первым делом необходимо начертить схему всего участка с указанием площадки газона, которую будем поливать. Так же на схеме указываем, какие участки сада поливать не допускается (к примеру, зоны отдыха, садовые постройки, ограждение и т.д.). Ну и в результате разбиваем поливаемую площадку на несколько прямоугольников.

2.Расчитываем пропускную способность трубопровода. Для этого измеряем диаметр трубы источника водоснабжения (к нему мы будем подсоединять трубопровод системы автоматического полива газона). Исходя из определенного диаметра, устанавливаем табличную пропускную способность трубы (в Интернете есть специальные таблицы), после чего перекрываем все разветвления и устанавливаем производительность нашей трубы опытным путем (количество литров в минуту). На основании этого подбираем оптимальный диаметр трубопровода для системы автоматического полива.

3. Определяем место дождевателей на участке. Т.к. на сегодняшний день дождеватели имеют различный радиус действия, вплоть до 25 метров, подбираем количество и место установки дождевателей на участке. Для этого на имеющемся плане газона, циркулем в масштабе отчерчиваем круги (радиусы действия выбранных вами дождевателей). Каждый дождеватель имеет свое рабочее давление, расход воды и небольшую погрешность в рабочем радиусе. Давление в трубопроводе мы уже рассчитали, только следует учитывать, что по всему трубопроводу образуются небольшие потери давления (10-15%), их необходимо учитывать при установке регулятора давления. Исходя из расхода воды одного дождевателя, подбираем необходимое количество поливочных головок на основании производительности насосной станции и количества секций по поливу газона. Отмечаем группы одновременно работающих дождевателей на плане (к ним в дальнейшем будет подсоединен один электромагнитный клапан).

4. Определение места установки электромагнитных клапанов и контролеров. Как мы уже сказали, к одной группе дождевателей (секции полива) необходимо подсоединить один электромагнитный клапан. Разветвление трубопровода на секции полива рекомендуется осуществлять в одном месте, что бы все электромагнитные клапана находились вблизи друг друга (для удобства ремонта и обслуживания). Если вы выбираете контроллер автоматического управления системой полива газона, место его установки должно быть защищенным и в то же время с этого места должна хорошо просматриваться вся система полива.

5. Планировка главного трубопровода и разветвлений. Последним этапом создание проекта автоматической системы полива газона является планировка «сетки» трубопровода. Этот этап является ответственным, т.к. неправильная планировка закладки труб может привести к большим потерям давления, расходу материала (а это повышенные денежные расходы) и слабой эффективности работы полива. На проекте полива газона линиями размечаем места прокладки магистральной трубы и разветвлений. Обращаем ваше внимание на то, что трубы должны как можно реже перегибаться и прокладываться к дождевателям по наикратчайшему пути. Еще один важный момент – диаметр трубы. Магистральная труба должна быть большего диаметра, чем разветвляющийся от него трубопровод.

6. Проверка проекта. Созданный проект автоматического полива газона необходимо еще раз проверить, что бы зона действия дождевателей обеспечивала полив всего газона, производительности насосной станции хватало на полив и т.д. После окончательной проверки можно подбивать смету на материалы и оборудование, после чего идти за покупками и осуществлять монтаж системы автоматического полива газона своими руками.

Читайте так же:
Установка противопожарной сигнализации на складе

Монтаж и первый запуск системы автоматического полива газона своими руками

Итак, сначала размечаем территорию газона согласно имеющемуся плану: отмечаем место прокладки труб, установки дождевателей и т.д. Далее по размеченным линиям вырываем траншеи под закладку трубопровода. Лучше всего, если глубина траншеи ниже глубины промерзания грунта (около 1 метра), но в этом случае повышается трудоемкость работ. Разрешается укладывать трубы на глубину 30 см, но с небольшим уклоном и созданием дренажных клапанов в найнизших точках (для стока воды с системы во время зимней консервации системы). Далее на поверхности вся трубопроводная магистраль и клапаны соединяются (с помощью фитингов) и укладывается в траншею. Не спешим засыпать траншею, сначала подаем воду в трубопровод и проверяем герметичность системы (заодно и очищаем трубопровод от грязи), если все нормально, накручиваем дождеватели и засыпаем готовую систему автоматического полива газона.

Ну и, в конце концов, регулируем направление полива дождевателей и наслаждаемся системой полива газона созданной своими руками! Остается только обслуживать систему (чистить фильтры, поливочные головки, а так же консервировать всю систему на зимний период).

Нормы полива газона

Еще одна вещь, которую вы должны знать – нормы полива газона (общепринятые рекомендации по поливу газона), они гласят следующее:

  1. Полив газона должен осуществляется 1 раз в 3 дня, максимум 1 раз в неделю.
  2. Поливать газонную траву необходимо в вечернее либо утреннее время, т.к. вода в это время не так быстро испаряется. Лучше всего поливать газон вечером.
  3. Достаточным является полив газона, если почва насытилась водой на глубину 30-50 см.
  4. Запрещается поливать газон открытой струей, необходимо использовать насадки-распылители ( к системам полива газона это не относится, там установлены дождеватели)
  5. На 1 м 2 воды необходимо от 12 до 15 литров воды, если меньше – газону будет недостаточно влаги, больше – переизбыток, трава начнет гнить.

Вот и все, что вы должны знать о монтаже системы автоматического полива газона своими руками, а также об уходе за газонной травой!

Система автоматического полива газона

Как функционирует система автоматического полива газона

Система автоматического полива газона настраивается один раз на пульте управления в начале сезона

Просто задайте необходимые временные параметры включения и выключения орошения. Настройте чувствительность датчика к изменениям погодных условий. Не забудьте распределить, в какой последовательности система автоматического полива газона будет включать зоны.

Автополив газона запускается в соответствии с заданными настройками

Орошение растений на участке происходит каждый день всегда в одинаковое время, одно и то же количество времени.

Автополив газона происходит по устоявшемуся графику и растения к нему привыкают.

Компьютер учитывает наружную температуру, влажность воздуха, погоду и время суток

Датчик погоды получает информацию о состоянии окружающей среды.

Полученная информация передается на пульт управления и корректирует его работу.

Вот что вы получите уже через месяц после установки поливочной системы

Читайте так же:
Как отрегулировать терморегулятор ваз 2109

Изумрудно-зеленый газон, не болеющие кустарники и деревья, красивые цветущие клумбы на вашем участке независимо от погодных условий. Без вмешательства людей.

Отзывы наших клиентов

Качество газона, которого невозможно добиться вручную

Бесплатный расчет цены автополива

Получить расчет стоимости бесплатно!

Как выполняется расчет системы

Как за 5 дней вы получите работающую систему полива

Общение по телефону

  • Первичная консультация
  • Согласование встречи

Предварительный проект

  • При наличии плана участка

Выезд на участок

  • Замеры объекта
  • Подбор оборудования

Окончательное проектирование

  • Визуализация и спецификация
  • Коммерческое предложение

Подписание договора

  • Согласование условий
  • Внесение предоплаты

Доставка

  • Отгрузка оборудования на участок

Производство работ на участке

  • Земельные и монтажные работы
  • Запуск и отладка системы

Сдача объекта

  • Проверка работы и подписание актов
  • Обучение эксплуатации

Некоторые наши работы

Проектирование и выполнение монтажных работ автоматической системы полива газона и растений в коттеджном поселке «Orange Club»

Хозяин участка:

Горностаев А.Н,

Горностаев Анатолий Никитович
  • Член-корреспондент Российской Академии Наук
  • Заслуженный энергетик РФ

Цель данного проекта:

Запроектировать и выполнить монтаж комплекса автополива растений на строящемся участке, чтобы можно было положить газон.

Фото 1.

Работа спринклеров в саду перед домом. Чтобы кустарники не мешали орошению, установлены распылитили с увеличенным штоком. Это позволяет струе воды находиться выше кустарников.

Работа спринклеров в саду

Фото 2.

Полив газонной травы на участке, фасадная сторона здания. Заказчик купил 2 участка и совместил их. Автоматический полив решено было купить после того, как стало понятно, что с солнечной фасадной стороны сохнет трава.

Газонный полив

Фото 3.

Запуск автоматического орошения. Особенно красиво, когда струи воды создают мини радугу, отражаю лучи солнца.

Запуск автополива

Фото 4.

Промывка водой трубопровода и установленных спринклеров. Перед сдачей объекта в эксплуатацию и финальной настройкой форсунок, происходит промывка трубопровода, чтобы избежать засорения сопел.

Запуск автополива

Фото 5.

Спринклер системы автополива растений в действии. Ротаторная насадка с радиусом 6,3 м и сектором распыления 180 градусов.

Спринклер в работе

Результат:

Автополив был спроектирован, установлен и сдан в эксплуатацию в течение 6 дней. Произведены подготовительные работы для настила рулонного газона.

Проектирование и выполнение монтажных работ автоматической системы полива в поселке коттеджного типа «Аврора»

Цель проекта:

На участке с уже имеющимся газоном смонтировать автоматический полив газона и не повредить газонное покрытие.

Фото 1.

Земляные работы — трава аккуратно уложена на пористую ткань для сохранения ее на период монтажа.

Автополив Аврора

Фото 2.

Монтажные работы по установке автоматического полива газонной травы

Автополив 2 Аврора

Фото 3.

Веерный полив газона на участке

Веерный полив Аврора

Фото 4.

Устройство полива вдоль отмостки вокруг дома на участке. Орошение осуществляется ротаторными насадками (MP Rotetor) фирмы Hunter.

Полив вдоль отмостки Аврора

Фото 5.

Спринклеры в работе, равномерное распыление воды, вид со стороны забора.

Работающие спринклеры автополива Аврора

Результат:

Автоматическая система полива травы была смонтирована на участке в течение 4 дней. После раскопок траншей газон был полностью восстановлен без следов монтажных работ.

Сделайте ваш участок идеальным

Монтаж автоматического полива газона за 1 день

Получить расчет стоимости бесплатно!

Почему компания Good Rain — лидер рынка полива в России

Цена системы автоматического полива

  • Проект и монтаж под ключ
Читайте так же:
Бытовые установки для получения газа

1. персональный менеджер

2. эксклюзивный проект автополива любой сложности

3. выезд специалиста на участок для замеров и согласования проекта

4. земляные работы

5. монтаж автополива профессиональной бригадой

6. наладка системы автополива

7. полный инструктаж необходимого количества людей по работе с оборудованием

8. возможность расширения автоматического полива гаона в будущем в случае необходимости

Автоматический полив в Перми

Система автоматического полива для создания идеального микроклимата.

Водяные насосы для полива

Емкости

Клапаны и контроллеры

Системы микроорошения

Спринклеры и форсунки

Трубы и фитинги

автоматический полив газона

Зеленые лужайки на садовых участках и придомовых территориях Перми не редкость. Для поддержания их свежести и яркости самостоятельно поливать лейкой или шлангом неудобно. Да и времени на этот процесс уходит очень много. Намного эффективнее установить поливочную систему орошения — специальное автоматическое оборудование для полива газона, которое будет поливать лужайку по заданному графику. Купить весь комплекс оборудования для участков разной площади предлагает компания «Газоны Урала».

Цены на автоматический полив в Перми зависят от конфигурации участка, типа используемых комплектующих и сложности системы — высоты штока, типа распылителя, использования различных комплектующих. Конечную стоимость можно уточнить у наших менеджеров.

АВТОПОЛИВ ГАЗОНА: ПРЕИМУЩЕСТВА

Автоматический полив по сравнению с ручным обладает следующими преимуществами:

  • можно запрограммировать систему орошения в благоприятные часы (утром и вечером);
  • равномерно орошается вся газонная поверхность;
  • не требуется ручного участия в процессе полива;
  • экономично расходуется вода;
  • система имеет простое управление.

Автополив незаменим для дачи или частного дома при отсутствии возможности обеспечения регулярного своевременного орошения растений на участке или в теплице. Контроллер регулирует все поливальные циклы, норму расхода воды, время запуска и окончания, режим для разных растений. Благодаря датчику дождя корректируются рабочие установки при достаточной насыщенности почвы влагой. Поливочные головки, смонтированные в земле, поднимаются наверх только для полива и не мешают стрижке покрова и ходьбе по газону.

МОНТАЖ ОБОРУДОВАНИЯ ДЛЯ АВТОПОЛИВА

Проведение работ подразумевает определенный порядок. Установка автополива газонов на участке начинается с определения предварительных параметров: характеристики источника водоснабжения, составление плана и выделение орошаемых областей и проектирования системы. Непосредственно монтаж включает этапы: выкапываются траншеи, прокладываются трубопроводы, монтируется оборудование, комплекс подключается к водо- и электроснабжению, после успешных испытаний траншеи закапываются.

Монтаж системы автоматического полива под ключ включает следующее оборудование:

  • электромагнитные клапаны;
  • микропроцессорные контроллеры;
  • датчики дождя или влажности почвы;
  • распылители (в том числе капельного типа);
  • трубы;
  • фитинги;
  • насосы (при недостаточности давления);
  • емкости для воды.

Комплекс снабжает растения требуемым количеством влаги при экономном расходе воды. Предлагаемые компанией цены детально продуманы. В ходе долгосрочной работы мы составили рациональный комплект оборудования, со стоимостью которого познакомит наш прайс. Цена зависит от орошаемой площади, технических характеристик комплектующих и дополнительных элементов. Купить систему автополива в Перми в компании «Газоны Урала» — значит приобрести комплекс для качественного ухода за насаждениями на долгое время.
