CHEVROLET CRUZE 2011-2013

ЦепьЦветРасположениеДополнительно
12 ВольтКрасный/Зеленый (+)иКрасный/Желтый (+)BCM, Белый 26-контактный разъем, PINS 2 & 3
ЗажиганиеSEE NOTE #1
Зажигание 2Н/Д
Зажигание 1Фиолетовый/Черный (+)Замок зажигания или BCM, LT. Зеленый 25-контактный разъем, PIN 6, SEE NOTE #2
Зажигание 2Н/Д
Зажигание 3Н/Д
АСС 1Фиолетовый/Желтый (+)Замок зажигания или BCM, LT. Зеленый 25-контактный разъем, PIN 5, SEE NOTE #2
АСС 2Н/Д
Наличие ключаН/Д
Габаритные огни ( — )DK. Зеленый/Серый (-)Переключатель света фар или BCM, Белый 26-контактный разъем, PIN 22, SEE NOTE #2
Габаритные огни ( + )Н/Д
ЦЗ ЗакрытиеКоричневый/Желтый (TYPE B)DOOR LOCK SWITCH или BCM, LT. Синий 27-контактный разъем, PIN 19, SEE NOTE #2
ЦЗ ОткрытиеКоричневый/Белый (TYPE B)DOOR LOCK SWITCH или BCM, LT. Синий 27-контактный разъем, PIN 15, SEE NOTE #2
LOCK MOTOR WIREКоричневый/Желтый (5-WIRE TYPE)BCM, Розовый 27-контактный разъем, PIN 4, SEE NOTE #2
ДвериСерый (-) SEE NOTE #3DRIVER WINDOW SWITCH, Черный 8-контактный разъем, PIN 6
Вежливая подсветкаСерый (+)BCM, Серый 26-контактный разъем, PIN 1, SEE NOTE #2
Открытие багажникаЖелтый/DK. Синий (-)BCM, Розовый 27-контактный разъем, PIN 15, SEE NOTE #2
Раздвижная дверьН/Д
СигналDK. Зеленый/Белый (-)На рулевой колонке или BCM, LT. Зеленый 25-контактный разъем, PIN 18, SEE NOTE #2
ТахометрКоричневый/Фиолетовый, Желтый/Белый, Коричневый/ФиолетовыйилиКоричневый/Желтый (AC)Форсунки, Черный 2-контактный разъем, PIN 2
WAIT TO START LIGHTН/Д
ТормозФиолетовый/Белый (+)BCM, Черный 26-контактный разъем, PIN 11, SEE NOTE #2
Отключение штатной сигнализацииТолько на заводе!!
ANTI-THEFTGM’S MULTIPLEX Зажигание/ANTI-THEFT SYSTEM,
NOTES
NOTE #1; This vehicle is equipped with GM’S MULTIPLEX Зажигание/ANTI-THEFT SYSTEM and

requires a Special INTERFACE BYPASS MODULE to REMOTE START, Part # DB-ALL,

to order please go to the INTERFACE BYPASS MODULE Page on this website.

NOTE #2: The BCM is located in the Front Passenger side of the Center Console.

NOTE #3: On vehicles with Express upиdown power windows, this wire ia located at the

Шевроле круз установка сигнализации точки подключения

Точки подключения автосигнализации на Chevrolet Cruze 2011, механика

Основные подключения, в том числе и автозапуска, производятся на блоке BCM, расположенном слева в ногах пассажира. Я ставил автосигнализацию Pandora 3500, которая видит по can концевики дверей, заведённый двигатель, ручник, тормоз. Для подключения к can шине используем зелёный провод (can-h) в голубом разъёме BCM. Can-l не используем.
Обход сцепления — жёлтый и серый/чёрный на концевике педали соединить на время автозапуска между собой через резистор 300 Ом.

Управление поворотами — подать массу на зелёный/белый провод в голубом разъёме BCM

Управление центральным замком (-) — коричневый/жёлтый и коричневый/белый в голубом разъёме BCM

Открытие багажника (-) — жёлтый/синий в розовом разъёме BCM

Цепи автозапуска (можно брать на замке, можно и в BCM в зелёном разъёме): зажигание — фиолетовый/чёрный асс — фиолетовый/жёлтый стартер — соединить между собой через сопротивление 1,3 кОм белый/чёрный и белый/фиолетовый

+12 можно взять с BCM (как в моём случае), или, более мощный, в блоке предохранителей в салоне на красном или красно/зелёном проводе

Замок сам открывается после глушения двигателя. Поэтому подать импульс после глушения двигателя на повторное закрытие центрального замка.

Бензонасос (+) — серый в левом пороге.

Обход иммобилайзера — разрыв одного из проводов штатной антенны.

Разборка салона для подключения автосигнализации

Снимаем подторпедник. Для этого откручиваем 2 самореза справа и слева и 1 саморез под боковой накладкой.

Разбираем кожух рулевого механизма. Для этого сначала снимаем его верхнюю часть (крепление на защелках), затем выкручиваем 3 самореза крепления нижней части и снимаем ее.

Снятие верхней части кожуха рулевого механизма

Для снятия приборного щитка необходимо выкрутить 2 самореза в нижней части щитка, снять верхнюю декоративную накладку (крепление на защелках), выкрутить еще один саморез и вынуть щиток.

Саморезы крепления приборного щитка

Снятие декоративной накладки

Саморез крепления приборного щитка

Общий вид без панели приборов

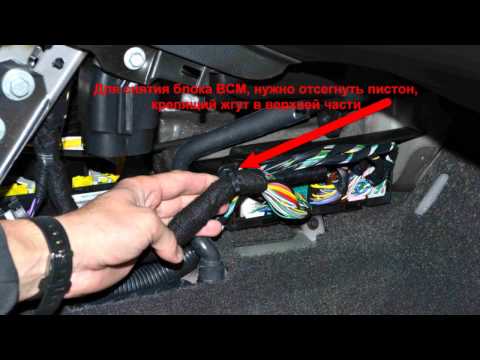

Если Вы планируете подключать сигнализацию к блоку BCM, расположенному слева от ног пассажира, то для удобства можно разобрать правую часть салона – снять бардачок и правую накладку центральной консоли.

Пошаговая установка сигнализации StarLine А91 без кан-шины на Шевроле Круз своими руками

Старлайн А91 – тип двусторонней сигнализации с функцией автозапуска, где CAN-шина работает только с концевиками дверей и багажника, поэтому сбои в работе общей электроцепи автомобиля при её установке исключены. Штатный иммобилайзер после инсталляции будет работать отдельно в качестве дополнительной защиты от угона (в комплекте имеется модуль обхода иммобилайзера). По этой схеме монтажа на Шевроле Круз подключаются любые аналогичные охранные комплексы без кан-шины:

  • Снятие нижней части панели (подторпедника): открутить два самореза на лицевой части и один боковой.

  • Демонтаж кожуха рулевого управления: сначала верхнее крепление – на защёлках, затем три самореза в нижней части.

  • Снятие накладок тоннеля: отсоединить фиксаторы защёлок.

  • Демонтаж приборной панели: открутить два самореза внизу, накладка на защёлке и после один саморез под ней.

  • Установка сирены старлайн под капот, один концевик и температурный датчик.

  • Проводка под капотом: прокладывается через штатное место с уплотнителем.
  • Установка светодиодного индикатора, антенного модуля и ударного датчика.

  • Провода выходов на концевики дверей, багажника и двигателя подключить к разъёмам CAN-шины в следующей последовательности:
  • Синий провод сигнализации с чёрной полоской – к жёлтому выходу CAN-модуля.
  • Оранжевый с белыми полосами – к жёлтому с зелёными полосами CAN-модуля.
  • Серый с черными полосами – к белому с синими полосами CAN-модуля.
  • Установка блока управления сигнализации: закрепить на хомуты с правой стороны под приборным щитком.
  • Подключение провода массы и CAN-модуля: закрепить болтовым соединением М6 кронштейн крепления.
  • Подключить разъёмы проводов центрального замка.
  • На Шевроле Круз с механической коробкой передач подключить выход ручного стояночного тормоза.
  • Подключить провода на поворотники согласно схеме.

Установка необходимых элементов под капотом

Устанавливаем под капотом сирену, концевик капота (если надо) и датчик температуры.

Возможное место установки сирены

Ещё одно место для установки сирены

Крепление сирены на 2 самореза

Концевик капота при необходимости

Датчик температуры двигателя

Провода под капот протягиваем через штатный уплотнитель с водительской стороны.

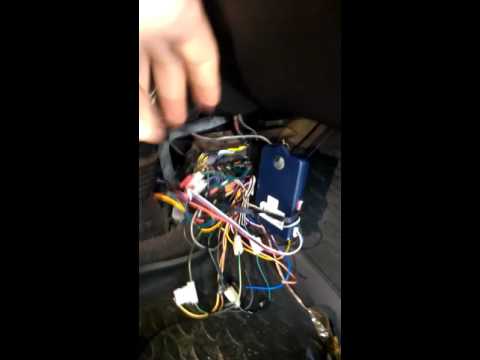

Подключение автосигнализации к цепям автомобиля Chevrolet Cruze

В зависимости от сигнализации и комплектации авто осуществляется подключение тех или иных цепей.

Через 2can сигнализация считывает состояние концевиков дверей, капота, багажника, заведённый двигатель, педаль тормоза, ручник, паркинг, зажигание. Управляет аварийкой, центральным замком, поднимает стёкла, открывает багажник. Можно активировать Slave режим. По окончании автозапуска по сан подаётся команда для выключения магнитолы (имитация открытия двери).

Подключаемся к первой can шине. Удобно это сделать в диагностическом разъёме или на блоке BCM.

Подключение к can шине 1 – CAN-H (pin 1 на диагностическом разъёме)

Зелёный – CAN-H шины CAN1 на разъёме OBD II

Зелёный провод в синем разъёме BCM – CAN-H CAN1

Подключение к can шине 2 – CAN-H (pin 6 на диагностическом разъёме) и CAN-L (pin 14 на диагностическом разъёме)

Синий – CAN-H шины CAN2 на разъёме OBD II, белый – CAN-L шины CAN2 на разъёме OBD II

Синий провод в синем разъёме BCM – CAN-H CAN2, белый провод в синем разъёме BCM – CAN-L CAN2

Подключаем провода для осуществления автозапуска. На этом авто достаточно подключить провода зажигания и аксессуаров. Это можно сделать как на замке зажигания, так и на блоке BCM.

Фиолетовый/чёрный – зажигание на замке зажигания

Фиолетовый/жёлтый – аксессуары на замке зажигания

Зажигание (фиолетовый/чёрный) и АСС (фиолетовый/жёлтый) в зелёном разъёме BCM

Не забудьте запрограммировать правильный алгоритм работы выходов зажигания и асс автосигнализации: включение АСС – включение зажигания – выключение АСС. В момент, когда выключается АСС, включается стартер и двигатель заводится.

+12 В – красный или красный/зелёный на блоке предохранителей

+12 В в синем разъёме BCM

Масса – чёрный в синем разъёме BCM

Заблокировать можно провод бензонасоса в левом пороге.

Бензонасос – серый в левом пороге

Настройка сигнализации после монтажа

Грамотно установленная автосигнализация при включении с основного брелока подаст семь сигналов сирены после запуска зажигания. Первый запуск – нажатие служебной кнопки «Valet» на блоке предохранителей семь раз. Брелок следует активировать одновременно, нажав кнопки 2 и 3 – сирена должна отозваться одним коротким сигналом.

Для настройки чувствительности ударного датчика необходимо отключить режим охраны, выключить зажигание и скинуть клеммы аккумуляторной батареи. В бюджетных вариантах автосигнализаций ударный датчик регулировался с помощью винта, в новых системах на датчиках установлены кнопки от min – 0 до max – 10. Обычно средний уровень – 5 обеспечивает защиту от ложных срабатываний, при установке более высокого порога чувствительности датчик будет реагировать на вибрации, вызванные даже звуковыми волнами. После настойки следует перезапустить систему, отключив режим охраны, и проверить срабатывание.

Остальные параметры охранного комплекса (автозапуск, блокировки, режимы охраны) настраивают в соответствии с инструкцией командами с основного брелока.

от 11500 руб.15000 руб.16200 руб.

Подключение автосигнализации по аналогу

При использовании только одной кан шины авто потребуется подключить кое-какие цепи аналоговым способом.

Центральный замок и аварийку подключаем в синем разъёме BCM.

Управление центральным замком: коричневый/жёлтый – запирание (-), коричневый/белый – отпирание (-)

Зелёный/белый – аварийка (-)

Подключаемся при необходимости в сером разъёме BCM к проводу ручника.

Синий в сером разъёме BCM – ручник (-)

Подключение к силовым проводам поворотов производим в коричневом и чёрном разъёмах BCM.

Поворотники левые – два синих/белых в коричневом разъёме BCM

Поворотники правые – зеленый/красный и синий/красный в чёрном разъёме BCM
