Сиденья

Для регулировки передних сидений в продольном направлении потяните блокирующий рычаг 1 вверх.

После перемещения сиденья рычаг отпустите. Наклон спинки сиденья регулируется бесступенчато вращением рукоятки 6.

На схеме «А» показана раскладка передних сидений для отдыха. Для установки детского модуля пассажирское сиденье необходимо установить в предпоследнее заднее положение.

Не регулируйте сиденье водителя во время движения. Оно может резко сдвинуться с места, что приведет к потере контроля над автомобилем.

Для посадки пассажиров на заднее сиденье переместите ручку 2 (а на более современных моделях — клавишу) и наклоните спинку сиденья вперед.

клавиша фиксации сиденья

При этом все сиденье смещается вперед, увеличивая пространство для доступа пассажиров к заднему сиденью.

Подголовники 3 передних сидений регулируются по высоте. Пружинные фиксаторы X и Y удерживают их в нужном положении. Регулировка происходит непосредственным воздействием на подголовник. Регулировка подголовника вниз производится нажатием на рычаг стопора X подголовника с правой стороны . Для извлечения подголовника из спинки сиденья необходимо переместить подголовник в крайнее верхнее положение и нажать на оба рычага стопора Х и Y подголовника с правой и левой стороны . Оптимальное положение подголовника – когда его верхняя кромка находится на одном уровне с верхней частью головы. Если добиться этого невозможно, для людей очень высокого роста необходимо поднять подголовник в крайнее верхнее положение, а для людей очень низкого роста – опустить в крайнее нижнее положение .

Под сиденьем водителя предусмотрено место для крепления огнетушителя 4 при помощи эластичного ремня 5.

Заднее сиденье выполнено складным.

Посадка пассажиров на заднее сиденье

Для посадки пассажиров на заднее сиденье (вариант для автомобиля с 3-дверным кузовом) переместите вверх клавишу расфиксации спинки переднего сиденья 2 и переместите спинку вперед по ходу движения автомобиля, а затем сдвиньте всё сиденье вперед, увеличивая пространство для доступа пассажиров к заднему сиденью . Во избежание поломки клавиши расфиксации не воздействуйте на нее при перемещении спинки или всего сиденья – прикладывайте усилие непосредственно к спинке . Далее, после посадки пассажира на заднее сиденье, переместить спинку, а затем сиденье назад по ходу движения .

На схеме «В» показано увеличение площади багажного отделения:

/>
Рис. 8. Сиденья

— снимите полку 7 и наклоните вперед спинки передних сидений;

— отожмите рукоятки 8 замков спинки 9 заднего сиденья и уложите спинку на подушку 10 (положение I);

— переведите сложенное сиденье в положение II;

— приподнимите сиденье вверх и сдвиньте его назад в положение III;

— после погрузки багажа уложите полку 7 в багажном отделении и отрегулируйте угол наклона спинок передних сидений в удобное для поездки положение.

Задние сиденья (пятидверный кузов (ВАЗ-2131))

На автомобили LADA 4×4 с пятидверным кузовом устанавливается оригинальное трансформируемое заднее сиденье, позволяющее увеличивать площадь багажного отделения. Раскладывание заднего сиденья происходит при открытых задних дверях.

Перед складыванием заднего сиденья замки ремней безопасности необходимо установить в специальные держатели на спинке. При возвращении спинки в вертикальное положение следует заправить плечевые ветви боковых ремней за специальные направляющие элементы, чтобы они не попали за спинку. Подушку сиденья после возвращения в рабочее положение необходимо расправить для ровного сопряжения со спинкой. После возвращения сиденья в рабочее положение замки всех ремней безопасности, а также ленты необходимо извлечь из держателей и направляющих, приведя ремни безопасности в пользовательское положение (см. рис).

ПРЕДУПРЕЖДЕНИЕ!
Поскольку в автомобиле подушка заднего сиденья оборудована динамическим замком, то неполная фиксация сиденья может привести к её самопроизвольному откидыванию. Опускание подушки заднего сиденья должно быть полным!

Укладка задних сидений с целью увеличения площади багажного отделения показана на рисунке 12 и проводится в следующей последовательности: — снимите полку 1 и уложите ее вдоль задней стенки багажного отделения;

— потяните за петлю 3 и поставьте подушку в вертикальное положение. Петля находится в средней части подушки сиденья;

— передвинув вправо рукоятку 2, освободите спинку и уложите ее. При необходимости сдвиньте передние сиденья вперед.

В вариантном исполнении (для 3-дверного автомобиля) задние сиденья оснащены подголовниками. Подголовники задних сидений регулируются по высоте. Регулировка подголовников вверх и вниз происходит непосредственным воздействием на подголовник.

Подголовник заднего сиденья

Для извлечения подголовника из спинки сиденья необходимо переместить подголовник в крайнее верхнее положение и нажать на рычаг стопора 1 подголовника с левой стороны.

Обогрев передних сидений

В вариантном исполнении на автомобиле реализована функция обогрева передних сидений.

Выключатели обогрева передних сидений

Включение нагрева элементов обогревателей осуществляется при включенном зажигании и работающем двигателе. Для включения обогрева сиденья водителя нажмите на выключатель 1, для включения обогрева пассажирского сиденья на выключатель 2.

Читайте так же:

Установка сигнализации томагавк на лада приора

При этом загорается сигнализатор включения обогрева желтого цвета, который будет светиться желтым светом в течение всего времени работы обогревателя. Выключение нагрева элементов обогревателей осуществляется повторным нажатием на клавиши выключателей, на котором расположен сигнализатор включения обогрева. При выключенном обогреве сидений контрольные сигнализаторы не горят.
Примечание
Выключатели обогрева относятся к необслуживаемым, невосстанавливаемым (неремонтируемым) изделиям и при выходе из строя подлежат полной замене.

УСТАНОВКА ДЕТСКОГО УДЕРЖИВАЮЩЕГО УСТРОЙСТВА

Никогда не держите ребенка у себя на коленях в движущемся автомобиле!

На Вашем автомобиле для крепления детского удерживающего устройства используются штатные ремни безопасности для взрослых пассажиров.

Безопасное размещение детей в автомобиле возможно только при использовании сертифицированных детских удерживающих устройств.

При установке на Вашем автомобиле детского удерживающего устройства следует руководствоваться прилагаемой к нему схемой.

Для большей безопасности ребенка детское удерживающее устройство желательно размещать на заднем сиденье.

1. Запрещается использовать обращенное назад детское удерживающее устройство на правом переднем сиденье, защищенном подушкой безопасности пассажира, установленной перед этим сиденьем.

Место	Группа по массе ребенка
Место	< 10 кг	< 13 кг	9-18 кг	15-25 кг	22-36 кг
Место переднего пассажира	Х*	Х	U*	U	U
Заднее боковое сиденье	U	U	U	U	U

* Категория детского сиденья:

U — универсальная категория детского сиденья для посадки ребенка как лицом по ходу движения, так и против хода движения автомобиля.
X — установка детских сидений не допускается.

2. В автомобилях с подушкой безопасности переднего пассажира имеется предупреждающая этикетка, расположенная с боковой части панели приборов для напоминания Вам о том, чтобы никогда не устанавливать на переднее сиденье детское удерживающее устройство, которое направлено задней стороной вперед.

При установке на Вашем автомобиле детского сиденья следует руководствоваться следующей схемой:

Чтобы пристегнуться ремнями, вставьте язычок 1 (рис. 9) в замок 2 до щелчка, не допуская при этом скручивания лямок. Для отстегивания ремня нажмите на кнопку 3 замка.

Задние боковые пассажиры пристегиваются ремнями безопасности аналогично. Для среднего пассажира (ВАЗ-2131) предусмотрен ремень специальной конструкции — с двумя язычками и двумя замками, причем для перевода ремня в исходное положение необходимо концевой язык вставить в замок с черной кнопкой.

Видео

ВАЗ-2131. Сиденья

Для регулировки передних сидений в продольном направлении потяните блокирующий рычаг 1 (рис. 8) вверх. После перемещения сиденья рычаг отпустите. Наклон спинки сиденья регулируется бесступенчато вращением рукоятки 6. На схеме «А» показана раскладка передних сидений для отдыха. Для установки детского модуля пассажирское сиденье необходимо установить в предпоследнее заднее положение.

Для посадки пассажиров на заднее сиденье переместите ручку 2 и наклоните спинку сиденья вперед. При этом все сиденье смещается вперед, увеличивая пространство для доступа пассажиров к заднему сиденью.

Подголовники 3 передних сидений регулируются по высоте. Пружинные фиксаторы удерживают их в нужном положении.

Под сиденьем водителя предусмотрено место для крепления огнетушителя 4 при помощи эластичного ремня 5.

Заднее сиденье выполнено складным.

На схеме « В » показано увеличение площади багажного отделения:

Рис. 8. Сиденья

— снимите полку 7 и наклоните вперед спинки передних сидений;

— отожмите рукоятки 8 замков спинки 9 заднего сиденья и уложите спинку на подушку 10 (положение I);

— переведите сложенное сиденье в положение II;

— приподнимите сиденье вверх и сдвиньте его назад в положение III;

УСТАНОВКА ДЕТСКОГО УДЕРЖИВАЮЩЕГО УСТРОЙСТВА

Никогда не держите ребенка у себя на коленях в движущемся автомобиле!

Для большей безопасности ребенка детское удерживающее устройство желательно размещать на заднем сиденье.

Место	Группа по массе ребенка
Место	< 10 кг	< 13 кг	9-18 кг	15-25 кг	22-36 кг
Место переднего пассажира	Х*	Х	U*	U	U
Заднее боковое сиденье	U	U	U	U	U

Читайте так же:

Установка пожарной сигнализации в складских помещениях

* Категория детского сиденья:

U — универсальная категория детского сиденья для посадки ребенка как лицом по ходу движения, так и против хода движения автомобиля. X — установка детских сидений не допускается.

При установке на Вашем автомобиле детского сиденья следует руководствоваться следующей схемой:

Задние боковые пассажиры пристегиваются ремнями безопасности аналогично. Для среднего пассажира (ВАЗ-2131) предусмотрен ремень специальной конструкции -с двумя язычками и двумя замками, причем для перевода ремня в исходное положение необходимо концевой язык вставить в замок с черной кнопкой.

Задние сиденья (ВАЗ 2131)

На автомобили устанавливаются оригинальные задние сиденья. Укладка задних сидений с целью увеличения площади багажного отделения показана на рисунке 12 и проводится в следующей последовательности: — снимите полку 1 и уложите ее вдоль задней стенки багажного отделения;

Сиденья и комплектующие Лада Нива 4х4

Recaro

Классическая LADA 4×4 – безусловно, культовый автомобиль на все времена. Несмотря на весь технический прогресс, «Нива» была, есть и останется одним из самых проходимых автомобилей на бездорожье. С определенными доработками машина становится бескомпромиссным вездеходом. При этом, ее стоимость в разы меньше любого навороченного современного внедорожника. Именно эти факторы и позволяют нашему джипу оставаться на вершине.

Однако, Нива, как и весь модельный ряд вазовской «классики» имеет одну проблему, не влияющую на ее ходовые характеристики. Это салон. Который на протяжении многих лет оставался в одном и том же исполнении, когда прогресс уже шагнул далеко вперед. Таким образом, мягкий потолок в крапинку, плоские и дешевые, на взгляд, обивки дверей. Топорная панель приборов — не доставляют большого удовольствия от ежедневной езды на этом автомобиле. И сиденья, пожалуй, основной недостаток комфорта.

Раздумываете, стоит ли покупать новые сиденья для вашего автомобиля? Если Вы хотите снова ощутить комфорт от автомобильных кресел высокого качества или же просто хотите заменить устаревшие или пришедшие в негодность сиденья, то данные сиденья это отличный вариант. Одним словом мы даем Вам возможность снова ощутить себя в салоне нового автомобиля, при этом сэкономив на покупке автомобильных кресел.

В данной группе представлены штатные, заводские сиденья, а также комплектующие для автомобилей Нива 4х4 (ВАЗ 2121, 2131) и Нива Шевроле (ВАЗ 2123).

АВТОВАЗ в 2014 провел полный рестайлинг «Нивы», изменив частично ее внешний вид, а также полностью переработав салон. На свет появилась 4×4 Urban – обновленная версия знаменитого внедорожника. Внешним изменениям подверглись только фары передние, подфарники, решетка радиатора и бампера. А вот, что касается салона, то здесь все гораздо интереснее. В салоне автомобиль был изменен до неузнаваемости. Все детали получили фирменное название Comfort. Здесь и новая приборная панель. Верхняя облицовка потолка в приятном цвете с плафоном подсветки. Жесткий потолок, который, наконец-таки, перестанет провисать. Тоннель пола — красивый и многофункциональный. Новые обивки дверей с подстаканниками, карманами и подиумами, которые все же позволят с красотой установить динамики, не выставляя их напоказ, как было раньше. Весь видимый металл внутри салона получил пластиковые детали — облицовки.

С новой Нивой все ясно. А что же делать владельцам старых версий? Тюнинговать — вот ответ. В нашем магазине есть в продаже все абсолютно указанные выше запчасти, в том числе сиденья и комплектующие к ним. Постепенно возможно из «старой Нивы» сделать Urban, причем без единых отличий. Такие доработки не будут стоить космических средств, т.к. главное преимущество отечественных автомобилей — это доступность комплектующих. Сразу полным комплектом или по отдельности возможно освежить легендарный автомобиль и сделать себе подарок для повседневной езды или на охоту. Кому как нравится — ведь «Нива» действительно универсальный автомобиль под любые нужды.

Читайте так же:

Схема регулировки клапанов на уазике

Складывание задних сидений нива

Под сиденьем водителя предусмотрено место для крепления огнетушителя 4 при помощи эластичного ремня 5.

Заднее сиденье выполнено складным.

На схеме « В » показано увеличение площади багажного отделения:

Рис. 8. Сиденья

— снимите полку 7 и наклоните вперед спинки передних сидений;

— отожмите рукоятки 8 замков спинки 9 заднего сиденья и уложите спинку на подушку 10 (положение I);

— переведите сложенное сиденье в положение II;

— приподнимите сиденье вверх и сдвиньте его назад в положение III;

УСТАНОВКА ДЕТСКОГО УДЕРЖИВАЮЩЕГО УСТРОЙСТВА

Никогда не держите ребенка у себя на коленях в движущемся автомобиле!

Для большей безопасности ребенка детское удерживающее устройство желательно размещать на заднем сиденье.

Место	Группа по массе ребенка
	U — универсальная категория детского сиденья для посадки ребенка как лицом по ходу движения, так и против хода движения автомобиля. X — установка детских сидений не допускается.

При установке на Вашем автомобиле детского сиденья следует руководствоваться следующей схемой:

Задние сиденья (пятидверный кузов (ВАЗ-2131))

ПРЕДУПРЕЖДЕНИЕ
Поскольку в автомобиле подушка заднего сиденья оборудована динамическим замком, то неполная фиксация сиденья может привести к её самопроизвольному откидыванию. Опускание подушки заднего сиденья должно быть полным!

Первый способ (Тихий Дон)

Владельцы 21-х "Нив", и, как я слышал, "зубилок-хэтчей" могут устраиваться на ночлег со всеми удобствами, разложив спинку заднего кресла вплоть до пятой двери. В результате салон превращается в кровать Людовика XIV на три персоны. Для этого надо отвести немного спинку от фиксаторов, затем потянуть вверх за место соединения спинки и дивана до образования тупого угла между ними с расчетом того, чтобы спинка смогла просунуться между фиксаторами и обивкой арок. Далее вытолкнуть спинку в сторону задка и уложить ее в багажнике по собственному усмотрению.

Читайте так же:

Механизм регулировки спинки сидения лада калина

Для 213-х "НИВ" такие номера не проходят, по-видимому, из-за изменения конструкции петли между спинкой и диваном, в результате чего сиденье относительно дивана не выворачивается дальше прямого угла и спинку невозможно просунуть куда надо. При перестановке верхней части петли, крепящейся к спинке, на 180° появляется возможность "вывернуть" до необходимого состояния. Перестановка производится посредством Г-образного ключа на 13, молотка и выколотки по диаметру оси петли. Не знаю, как у кого, но у меня оси стояли изнутри наружу, что не есть удобно для их извлечения. Поэтому после перестановки я их вбил снаружи внутрь. Еще придется вырезать части пластмассовой накладки спинки, мешающие новому расположению петель.

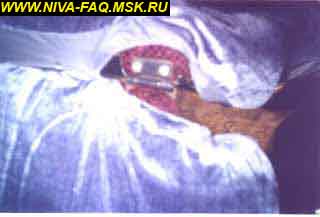

При разборке спинки, левая планка фиксатора упирается в горловину бачка омывателя заднего стекла. Поэтому надо сначала изогнув спинку просунуть левое плечо под горловину, а затем, опустить правое. Другой вариант — оставить спинку выше горловины, подложив под нее что-нибудь. Получится своеобразная подушка — приподнятое изголовье. Третий вариант — для таких Нивоводов, как ALER, я и другие, использующие "правильный" спойлер — вообще выкинуть бачок:-).

Неудобства вышеуказанной переделки состоит в том, что невозможно станет складывать спинку штатным образом, т.к. при данном изменении петли, спинка не будет укладываться на диван. Я со своим ростом не использовал никогда штатное складывание, а при раскладывании дивана как я описал выше, ИМХО, багажный отсек не менее удобен, т.к. можно сидеть сзади при перевозке груза (мечта Нивоводов о разрезной задней спинке). Главное — возить с собой какую-нибудь попону для постелить на диван под груз.

Второй способ (Alexey73)

Выбиваются оси петель между подушкой и спинкой. Спинка кладется в багажник, подушка заднего сидения приподнимается на петлях и отодвигается чуть назад, подкладывается под заднюю часть подушки ящичек с набором головок, подголовники снимаются, кладутся между сидениями (чтоб не провалиться), спинки передних сидений откидываются назад. Можно накрыть одеялом. И готово 2 лежачих места длиной более 2 метров. При перевозке багажа спинка кладется на подушку (обивкой внутрь) и получается большой багажник. Без осей спинка нормально держится на защелках уже год.

Третий способ (Trophyman)

Начну с того, что многие, кто ездит на своей машине не только по городу, на работу и на дачу, наверняка задумывались о более удобной ночевке, чем полусидя в водительском сидении. Мне предстояло двое суток провести в лесу за рулем своей Нивочки да еще вместе с женой, и это заставило меня подумать об обустройстве более удобного ночлега.

Около часа потребовалось на обмозговывание и воплощение в жизнь этой идеи. Главные требования:
— спинка заднего сидения должна раскладываться полностью;
— заднее сидение не должно визуально изменится;
— оно должно остаться удобным в обычном положении;
— оно должно по-прежнему складываться вперед для транспортировки груза.
Все эти пункты удалось воплотить в жизнь.

Схема заднего сидения Нивы и шарнира спинки приведена на рис. 1 и 2.

Основная идея заключалась в том, чтобы, приподняв подушку «под попу» :))) за место сгиба и опрокинув спинку назад более чем на 180 о , просунуть ее под защелки в багажник. Однако спинка при обычном креплении просто физически не может повернутся на такой угол, т. к. при угле уже около 100 о половинки шарнира упираются друг в друга (тот же эффект можно увидеть, например на рояльных шарнирах и на некоторых дверных). Как-то я это попытался изобразить на рис. 2. Кроме того, даже если бы шарнир мог поворачиваться 360 о , крепящие спинку болты все равно упираются и не дают ее разложить. Таковы были мои рассуждения.

Предлагаю решить эту проблему так:
1. Снимаем заднее сидение.
2. Откручиваем спинку и откладываем ее в сторону.
3. Половинка шарнира, относящегося к «подушке под попу», представляет собой пластинку загнутую буквой «Г», приваренную к раме сидения, с двумя лепестками загнутыми в трубки: в них вставляется штифт (см. рис. 1 и 4).
Газовым ключом подходящего размера зажимаем эту самую «трубку-лепесток». Зажать можно в тиски или другим удобным методом. Затем отгибаем трубку как показано на рис. 3 и 4 наружу — от сидения, линия сгиба должна быть продолжением впадины образуемой этими двумя «трубками- лепестками» (см. рис. 4).

Читайте так же:

Ускорительный клапан тормозной системы камаз установка

4. Выбиваем штифт и разворачиваем наоборот половинку шарнира спинки (см. рис. 3).
5. Собираем шарнир обратно.
6. Привинчиваем спинку.
7. Ставим обратно сидение.
8. Пытаемся разложить сидение (см. выше).

В случае, если спинка не повернулась на достаточный, чтобы пролезть под защелки, угол, нужно надавить на нее — она сама доделает оставшуюся работу, выгнув приваренную половину шарнира на нужный угол.

Не знаю, как на других моделях, а на 213-ой Ниве сидение может иметь два положения за счет шарнира крепящего его к кузову — обычное (при нормальном положении) и чуть-чуть отодвинутое назад (для сворачивания при транспортировке груза). Развернув спинку в багажник, переводим сидение во второе положение. Это дает удобный уступ, куда хорошо ложатся спинки передних сидений (предварительно надо подвинуть их максимально вперед и снять подголовники). Кроме того, такое положение заднего сидения обеспечивает более ровную поверхность получившегося ложа.

Еще раз повторюсь, что эта методика опробована только на 21213 и на других моделях может потребовать некоторых изменений. Кроме того, может оказаться, что неродные передние сидения не влезают в разложенном виде.

Мои наблюдения:
Барахло из багажника (если он, конечно же, не забит под завязку) можно и не вынимать — спинка будет исполнять роль подушки. Кое-какой скарб можно из багажника переложить под спинки передних сидений.
Спать просто здорово :))

Буду рад, если оказался кому-то полезным.

В общем, желаю Вам, дамы и господа, приятных сновидений :))).

Четвертый способ (Экзарх)

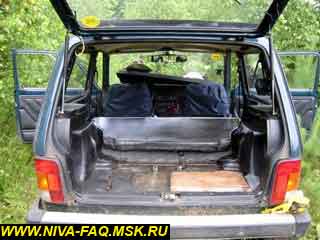

Я избрал способ, сходный с вторым способом. Просто выкрутил болты, крепящие спинку сиденья к петлям. Получилось четыре варианта трансформации салона:
— обычный пассажирский вариант,
— обычный грузовой вариант (сиденье и спинка вертикально за задними сиденьями),

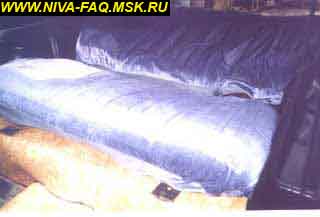

— спинка на сиденье (на левом фото),

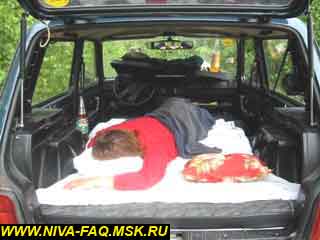

— спальный вариант (на правом фото).

Кроме того, спинку можно в секунды вообще убрать из салона, чтобы освободить занимаемое ею место, или чтобы сделать импровизированное сиденье на лесной стоянке. Больше года я пользуюсь этим способом, за это время в обычном положении спинка держится не хуже привинченной, а в разложенном положении создает роскошное спальное место. Много раз мы с супругой ночевали в Ниве во время дальних путешествий, и находим, что это комфортнее, чем в палатке.

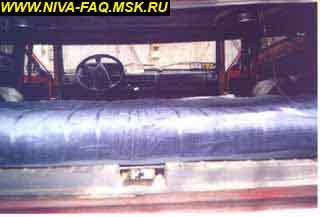

Уважаемые нивоводы! Предлагаю Вашему вниманию небольшую переделку заднего сиденья Нивы, позволяющее провести ночь в ней с достаточным комфортом. Такая переделка осуществлена мной уже на второй Ниве, причем сразу, как только пригнал из магазина. Для этого потребуется молоток, бородок и ножовка по металлу. Сначала открываем верхние замки и опускаем спинку на сиденье, затем бородком выбиваем пальцы из петель, соединяющих спинку с сиденьем. Спинку вынимаем наружу, а пальцы забиваем на место. Следующим действием будет удаление лишнего металла с половинки петли, которая осталась на спинке. Для этого петлю нужно снять со спинки (если у Вас есть тиски), а если тисков нет, то придется петлю пилить прямо на спинке. От трубчатой части петли отпиливаем половину, чтобы получился крючок вот такого вида:

Затем петлю поворачиваем на 180 градусов и привинчиваем на место. Тоже самое проделываем и со второй петлей. На этом вся переделка заканчивается. Для установки спинки на место вставляем крючки спинки в петли сиденья и защелкиваем верхние замки. Такая переделка не мешает сложить сиденье вперед для увеличения объема багажника. Чтобы подготовить салон к ночлегу нужно открыть замки спинки и вынув спинку из петель уложить ее назад до задней дверцы. Для удобного наклона я подкладываю под нее подголовники с передних сидений, которые все равно нужно снимать.

Дальше нужно заднее сиденье сдвинуть на передних петлях назад до образования уступа, на который лягут спинки передних сидений, опущенные назад до упора.

Чтобы передние спинки ровно легли на уступ, сиденья нужно сдвинуть вперед. Пустота между двумя спинками заполняется чем-нибудь мягким для ночевки третьего человека.
