16. 2. Диагностика системы питания

16.2. Диагностика системы питания

Одной из самых ответственных операций, выполняемых при техническом обслуживании газобаллонных автомобилей, являет­ся проверка внешней и внутренней герметичности системы питания.

Наиболее распространенным методом проверки внешней герметичности системы, находящейся под избыточным давле­нием, является обмазывание соединений пенообразующим рас­твором (водный раствор хозяйственного мыла или лакричного корня). При отрицательных температурах добавляется соль — хлористый натрий (NaCl) или хлористый кальций (СаС12). Со­держание хлористого натрия или кальция в водном растворе за­висит от температуры окружающего воздуха.

Содержание в 1 л пенообразующего раствора

Температура окружающей среды, °С NaCl CaCl2

0 — минус 5 . 83 100

минус 5 — минус 10 . 160 170

минус 10 — минус 15. 222 220

минус 15 — минус 20. 290 263

минус 20 — минус 25 . 0 303

минус 25 — минус 30 . 0 329

минус 30 — минус 35 . 0 366

Соединения или участки системы, подлежащие проверке, очищают от грязи и кистью наносят на них пенообразующий раствор.

Проверяемые соединения осматривают дважды — непосред­ственно при нанесении на них раствора и после нанесения. В местах расположения мельчайших неплотностей появляются мелкие пузырьки, скопления которых могут быть обнаружены лишь при повторном осмотре. Во время покрытия соединений и швов пенообразующим раствором особое внимание обращают на соединения, расположенные в труднодоступных для осмотра местах.

Для определения утечки газа из баллона широко используют электрические газоанализаторы типа ПГФ-2М1-ИЗГ. При поль­зовании газоанализатором из зоны соединения отбирают пробу воздуха и ручным насосом по шлангу подают в измерительную камеру. После засасывания пробы нажимают кнопку включения питания измерительного моста и снимают показания стрелоч­ного прибора. При работе с этим прибором следует учитывать, что он не позволяет точно указать место утечки, так как воз­можно подсасывание газа из других, близко расположенных со­единений.

Во время проверки автомобиль располагают на открытом воздухе в защищенном от ветра месте.

При обслуживании газобаллонного автомобиля, работающе­го на сжиженном газе, в производственном помещении герме­тичность газовой системы проверяют сжатым негорючим и не­токсичным газом (воздух, азот или углекислый газ) под давлени­ем 1,6 МПа. Сжатые газы используют из баллонов высокого давления, а сжатый воздух можно подавать от компрессора, обеспечивающего необходимое давление. Проверку проводят при закрытых расходных вентилях газового баллона автомобиля и отсутствии газа в системе.

При проверке герметичности системы питания от баллона высокого давления (рис. 16.1) сжатый инертный ,аз из баллона 1 подается в редуктор 3, где его давление снижается до 1,6 МПа. Из редуктора газ через штуцер 6 поступает в систему питания автомобиля. После заполнения системы газом вентиль 4 уста­новки закрывают и проверяют герметичность по манометру 5. Падение давления указывает на негерметичность газовой систе­мы автомобиля. Места утечек определяют пенообразующим рас­твором. После устранения утечек проверку герметичности повторяют. Газовая система считается герметичной, если падение давления за 15 мин не превышает 0,01—0,05 МПа.

У автомобилей, работающих на сжатом газе, герметичность газовой системы питания проверяют под давлением 15—20 МПа. Подача сжатого воздуха (азота) в систему питания осуществляется через наполнительный вентиль при закрытых вентилях баллонов.

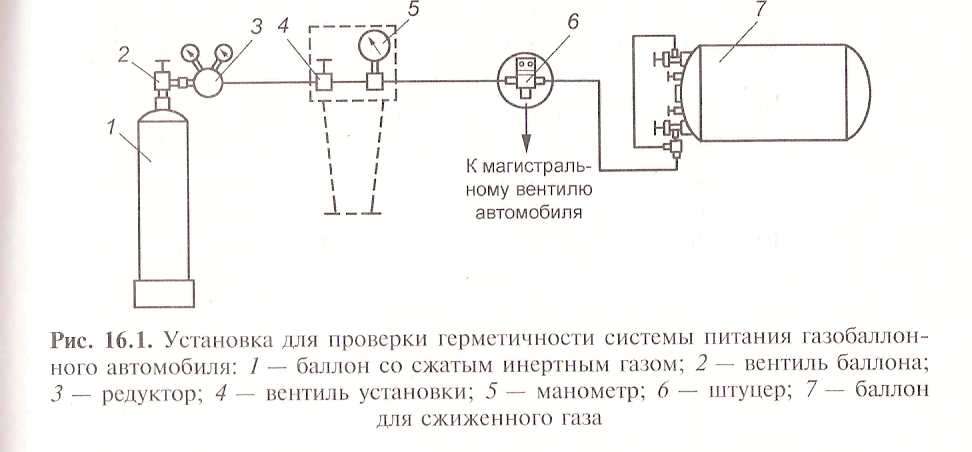

Схемы установок и порядок проверки герметичности у авто­мобилей, работающих на сжиженном и сжатом газах, не имеют принципиальных различий.

На рис. 16.2 приведена схема системы питания грузового ав­томобиля, работающего на сжиженном газе.

Внутреннюю герметичность проверяют у расходных и маги­стрального вентилей. Поступление газа в систему питания через эти вентили, когда они находятся в закрытом положении, контролируют по показанию манометра 16 редуктора.

Обнаружить утечки газа из расходных вентилей в магистраль можно и через специальный штуцер на баллоне автомобиля. Для этого отвертывают заглушку штуцера и обмазывают его пенной эмульсией или берут пробу воздуха прибором ПГФ-2М1-ИЗГ.

Величину проходных сечений для газа в магистрали от бал­лона до второй ступени редуктора проверяют по манометру ре­дуктора при работающем двигателе (резкое увеличение частоты вращения коленчатого вала двигателя не должно вызывать па­дения давления в первой ступени редуктора более чем на 100—200 Па). При неработающем двигателе эту проверку мож­но провести сжатым воздухом, которым заполняют систему питания и открывают клапан второй ступени, нажимая рукой на шток редуктора (паление давления, определяемое манометром редуктора, должно быть в указанных выше пределах).

Диагностику всех узлов газобаллонной системы проводят, используя такие приборы, как водяные пьезометры (рис. 16.3).

Газобаллонная установка для сжиженного газа

Устройство газораспределительного механизма

• высокое октановое число позволяет значительно повысить степень сжатия, следовательно, увеличится экономичность двигателя;
• в результате более полного сгорания газового топлива в отработавших газах содержится меньше токсичных веществ;
• возрастает срок службы двигателя, так как отсутствует конденсация топлива и смыв масла со стенок цилиндров;
• увеличивается срок службы свечей зажигания и глушителя вследствие незначительного нагарообразования.
Автомобили, работающие на альтернативном топливе, имеют следующие недостатки:
• уменьшается мощность двигателя из-за более низкой теплоты сгорания топлива;
• снижается грузоподъемность автомобиля из-за наличия баллонов;
• более трудоемкое техническое обслуживание.

При работе двигателя подача газа из баллонов в систему подачи топлива происходит через два запорных устройства — расходный вентиль и электромагнитный клапан с газовым фильтром. Перед пуском двигателя открывают расходный вентиль. Манометр должен показать наличие газа в баллонах. Газ по трубопроводу поступает в редуктор, где давление автоматически снижается до 0,1 МПа. По пути к редуктору газ подогревается. Затем газ по шлангу поступает в карбюратор-смеситель для образования газовоздушной смеси и далее в цилиндры двигателя.
Для работы на резервном топливе (бензине) автомобиль имеет топливный бак, фильтр-отстойник, топливный насос, топливопроводы.
Газобаллонная установка, работающая на сжиженном газе , состоит из газовых баллонов, испарителя газа, двухступенчатого газового редуктора, манометров высокого и низкого давления, электромагнитного клапана с газовым фильтром, карбюратора-смесителя, приборов резервного топлива. Газовый баллон снабжен контрольным вентилем уровня жидкости, предохранительным клапаном, указателем уровня жидкости, вентилем расхода газа.

Читайте так же:
Установка автономной системы газоснабжения

Газобалонная установка

Газобаллонная установка для сжиженного газа: 1 — магистральный вентиль; 2 — манометр баллона; 3 — паровой вентиль; 4 — предохранительный клапан; 5 — баллон для сжиженного газа; 6 — контрольный вентиль; 7 — накопительный вентиль баллона; 8 — указатель уровня сжиженного газа; 9 — жидкостной вентиль; 10 — манометр редуктора;11 — двигатель; 12 — карбюратор; 13 — смеситель газа; 14 — бак для бензина; 15 — газовый редуктор; 16 — испаритель сжиженного газа; 17— штуцер для подвода горячей воды; 18 — штуцер для отвода воды; 19 — кран для слива воды.

Сжиженный газ перед использованием переводят в газообразное состояние. Из баллона жидкий газ при открытом магистральном вентиле поступает через электромагнитный клапан с газовым фильтром к испарителю, где подогревается охлаждающей жидкостью системы охлаждения двигателя. Жидкость испаряется, и в парообразном состоянии газ поступает в фильтр, а затем в двухступенчатый газовый редуктор, где давление газа снижается до 0,1 МПа. Далее газ проходит через дозирующее устройство в карбюратор и при такте впуска поступает в цилиндры двигателя. Газовый манометр показывает давление газа в редукторе.

Неисправности газобаллонной установки

Прекращение подачи газа в карбюратор. Образование инея на поверхности редуктора. Слишком большая нагрузка на двигатель сразу после пуска. В системе подогрева испарителя образовалась воздушная пробка. Не открывается электромагнитный клапан фильтра или пусковой электромагнитный клапан редуктора. При температуре воздуха ниже +5 °C запустить двигатель вначале на бензине, а затем, прогрев его до 40 °C, переходить на газ. Следить за нормальным уровнем тосола. Проверить контакт на клеммах клапанов и их открытие по характерному щелчку при включении зажигания.

При работе на газе наблюдается расход бензина

Нарушена герметичность электромагнитного бензинового клапана. Устранить негерметичность бензинового клапана.

Ухудшение работы двигателя после пробега 50 тыс. км (примерно 3 года эксплуатации)

Износ резинотехнических деталей редуктора. Разобрать редуктор, удалить смолистые отложения. Отремонтировать или заменить вышедшие из строя детали.

Провалы в работе двигателя при резком открывании дроссельных заслонок

Уменьшение проходных сечений в тройнике-дозаторе или автономно работающем дозаторе. Отрегулировать тройник-дозатор на всех режимах работы двигателя с помощью винтов тройника-дозатора.

Падение мощности двигателя. При движении автомобиль не развивает скорость и дергается

Засорение электромагнитного газового клапана-фильтра. Недостаточно открыт клапан второй ступени редуктора. Не отрегулированы винты дозатора. Обмерзание редуктора вследствие перекрытия проходного отверстия из-за недостаточного обогрева редуктора теплоносителем. Закрыть расходный вентиль на баллоне. Отвернуть рожковым ключом накидную гайку магистрального газопровода. Отвернуть стяжной болт или винты и снять колпак фильтра, стараясь не повредить уплотнительную прокладку. Снять фильтрующий элемент, разобрать его, промыть в растворителе, продуть и при необходимости заменить. Сборку осуществить в обратном порядке. Повернуть винт-регулятор на редукторе против часовой стрелки для увеличения подачи газа. Отвернуть на пол-оборота винты тройника-дозатора или отрегулировать специально установленный перед смесителем автономный дозатор газа. Долить охлаждающую жидкость в радиатор. Прогреть двигатель на бензине.

Разрегулирована система зажигания. Диафрагмы первой и второй ступени редуктора повреждены и потеряли эластичность. Отрегулировать зажигание с помощью контрольной лампы или стробоскопа, немного увеличив угол опережения зажигания.

Редуктор разобрать частично или полностью. Поврежденные диафрагмы, если их невозможно исправить, заменить.

Затруднен пуск двигателя или его неустойчивая работа на холостом ходу

Самопроизвольное изменение положения регулировочного винта холостого хода на редукторе. Отрегулировать винтом-регулятором на редукторе (давление второй ступени) холостой ход. Повернуть винт против часовой стрелки для увеличения подачи газа и, следовательно, повышения частоты вращения коленчатого вала и наоборот.

Тяжелый запуск. Двигатель глохнет на холостом ходу. Перерасход газа

Недостаточное разрежение в вакуумном устройстве. Воздушная заслонка карбюратора не открывается полностью. Проверить исправность присоединения вакуумного шланга. Отсоединить от коллектора двигателя вакуумный шланг и всосать воздух. Если разрежение не ощущается, значит, диафрагма разгрузочного устройства редуктора пропускает воздух. Снять крышку редуктора второй ступени и разгрузочное устройство. Устранить негерметичность путем приклеивания к диафрагме куска капроновой ткани или заменить диафрагму разгрузочного устройства. Отрегулировать привод воздушной заслонки.

Появление запаха газа в салоне, багажном отделении, в подкапотном пространстве

Нарушение герметичности газобалонной установки в местах соединения газопроводов, клапана второй ступени редуктора, блока арматуры. Значительные утечки газа обнаруживаются визуально (по обмерзшим местам утечки), незначительные – омыливанием мыльной эмульсией в местах соединений. Включить зажигание. Внимательно осмотреть трубопроводы и приборы газобалонной установки. Выключить зажигание. Закрыть расходный вентиль баллона и подтянуть накидные гайки или заменить пропускающий ниппель.

Читайте также

Глава 7.10. ЭЛЕКТРОЛИЗНЫЕ УСТАНОВКИ И УСТАНОВКИ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ

Глава 7.10. ЭЛЕКТРОЛИЗНЫЕ УСТАНОВКИ И УСТАНОВКИ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ Термины и определения. Состав установок Окончание

2.4. Неисправности и их устранение

2.4. Неисправности и их устранение Прежде чем приступить к поиску возможной неисправности в двигателе, необходимо определить его вид: бензиновый или дизельный, карбюраторный или инжекторный. У инжекторного двигателя следует выяснить, какой системой впрыска топлива он

3.3. Неисправности и их устранение

3.3. Неисправности и их устранение Прежде чем приступить к устранению неисправности, необходимо определить ее источник. Рассмотрим наиболее часто встречающиеся неисправности:1. Недостаточно эффективное проворачивание стартером коленчатого вала двигателя, тусклый свет

Неисправности двигателя

Неисправности двигателя Якорь стартера не вращается при включении замка зажигания Неисправности системы пуска Проверить работу стартера одним из трех способов:1. Убедиться в надежности кабельных соединений наконечников на клеммах аккумуляторной батареи. Освободить

Неисправности сцепления

Неисправности сцепления Сцепление пробуксовывает. Недостаточное ускорение автомобиля при росте оборотов двигателя. Потеря мощности при движении на подъеме. Запах гари от перегретого сцепления Отсутствие свободного хода педали сцепления с гидравлическим приводом.

Читайте так же:
Регулировка сцепления приора драйв

Неисправности подвески

Неисправности подвески Раскачивание, неустойчивость и вибрация автомобиля на неровной дороге Оценить пригодность амортизатора. Осмотреть амортизатор (гидравлическую стойку) на предмет обнаружения протечек масла. Проверить, насколько эффективно амортизатор гасит

Неисправности шин

Неисправности шин Зависимость износа протектора от давления воздуха в шинах Эксплуатация шин с повышенным давлением. Повышенный износ средней части шины. Увеличивается ее жесткость. На боковых стенках возникают повышенные напряжения корда шины и мелкие трещинки.

Неисправности электрооборудования

Неисправности электрооборудования Аккумулятор требует внимания Аккумулятор в процессе эксплуатации разряжается медленно. Стартер прокручивает двигатель с малой частотой вращения Утечка тока через поврежденную изоляцию какого-либо провода или прибора – отсюда

Неисправности стартера

Неисправности стартера Если случилось нечто более серьезное, чем обрыв обмотки или межвитковое замыкание, (вероятность чего не исключается, но крайне невелика), причинами отказа могут оказаться неисправности самого стартера либо чисто внешние – не имеющие

Возможные неисправности

Возможные неисправности Если двигатель не вращается, проверьте полярность диодов. Убедитесь, что вы подключили их правильно, соблюдая полярность, изображенную на схеме.Если шаговый двигатель вращается медленно или совершает колебания туда и обратно, то это может быть

7.10. Электролизные установки и установки гальванических покрытий

7.10. Электролизные установки и установки гальванических покрытий Область примененияВопрос 678. На какие электролизные установки распространяется настоящий раздел ПУЭ?Ответ. Распространяется на расположенные внутри зданий (исключения приведены в табл. 7.10.1 пункт 7.10.4 ПУЭ)

2.1. Типичные неисправности

2.1. Типичные неисправности В первом случае необходимо заменить магнетрон и проверить исправность высоковольтного диода. Ибо на практике диод выходит из строя при неисправности магнетрона. Неисправный магнетрон будет выглядеть абсолютно «как новый», таким образом,

Неисправности сцепления

Неисправности сцепления Наиболее характерные из неисправностей:– сцепление полностью не выключается (пробуксовывание);– неполное выключение сцепление (сцепление «ведет»);– рывки при включении сцепления.Пробуксовывание – это проскальзывание ведомого диска

Возможные неисправности автомобиля, оборудованного газобаллонной аппаратурой

Возможные неисправности автомобиля, оборудованного газобаллонной

Неисправности шин

Неисправности шин Основные неисправности:– износ;– проколы и порезы;– расслоение и разрыв каркаса.Чаще всего шины изнашиваются из – за несоблюдения норм давления воздуха в шинах. В случае слишком большого давления сокращается площадь соприкосновения шины с грунтом,

Диагностика системы питания газобаллонной установки

9. Требования к двигателю и его системам

9.1. Требования в отношении выбросов

9.1.1. Содержание оксида углерода (CO) и углеводородов (CH) в отработавших газах транспортного средства с бензиновыми и газовыми двигателями в режиме холостого хода на минимальной и повышенной частотах вращения коленчатого вала двигателя не должно превышать значений, установленных изготовителем для целей оценки соответствия типа транспортного средства перед его выпуском в обращение, а при отсутствии таких данных — не должно превышать значений, указанных в таблице 9.1.

(в ред. решения Совета Евразийской экономической комиссии от 16.02.2018 N 29)

(см. текст в предыдущей редакции)

Измерение содержания углеводородов (CH) проводится только на транспортных средствах с карбюраторными двигателями.

(абзац введен решением Совета Евразийской экономической комиссии от 16.02.2018 N 29)

(в ред. решения Совета Евразийской экономической комиссии от 16.02.2018 N 29)

(см. текст в предыдущей редакции)

Категории и комплектация транспортных средств

Частота вращения коленчатого вала двигателя

(объемная доля), процентов

(объемная доля), млн -1

M и N, не оснащенные системами нейтрализации отработавших газов

M и N, экологического класса 2 и ниже, оснащенные системами нейтрализации отработавших газов

M и N, экологического класса 3 и выше, оснащенные системами нейтрализации отработавших газов

L, не оснащенные системами нейтрализации отработавших газов

9.1.2. Требования пункта 9.1.1 должны выполняться при частоте вращения коленчатого вала двигателя, установленной изготовителем транспортного средства. При отсутствии данных изготовителя о величине повышенной частоты вращения проверка проводится при частоте вращения коленчатого вала двигателя не ниже 2000 мин -1 (кроме транспортных средств категорий L) и 1500 мин -1 (у транспортных средств категорий L).

9.1.3. В условиях, установленных в пункте 9.1.2, значение коэффициента избытка воздуха для транспортных средств экологического класса 3 и выше при повышенной частоте вращения коленчатого вала двигателя должно быть в пределах, установленных изготовителем для целей оценки соответствия типа транспортного средства перед его выпуском в обращение. При отсутствии таких данных проверка не проводится.

9.2. Дымность отработавших газов транспортных средств с дизелями в режиме свободного ускорения не должна превышать значений коэффициента поглощения света, указанного в документах, удостоверяющих соответствие транспортного средства Правилам ООН N 24-03, либо значений, указанных на знаке официального утверждения, нанесенном на двигатель или транспортное средство, либо установленных изготовителем транспортного средства в эксплуатационной документации. При отсутствии вышеуказанных сведений дымность отработавших газов не должна превышать следующих значений:

(в ред. решения Совета Евразийской экономической комиссии от 16.02.2018 N 29)

(см. текст в предыдущей редакции)

9.2.1. Для двигателей экологического класса 3 и ниже:

2,5 м -1 для двигателей без наддува;

3,0 м -1 для двигателей с наддувом.

9.2.2. для двигателей экологического класса 4 и выше — 1,5 м -1 .

9.3. При проведении проверки соответствия требованиям пунктов 9.1 и 9.2 пробег транспортного средства должен быть не менее 3000 км. При меньшем пробеге проверка не проводится.

9.4. Отсутствие и видимые повреждения элементов системы контроля и управления двигателем и системы снижения выбросов (электронный блок управления двигателем, кислородный датчик, каталитический нейтрализатор, система вентиляции картера двигателя, система рециркуляции отработавших газов, система улавливания паров топлива и другие) не допускаются.

9.5. Показания размещенных на комбинации приборов сигнализаторов средств контроля двигателя и его систем должны соответствовать исправному состоянию двигателя и его систем. На транспортных средствах, оснащенных системой бортовой диагностики, эта система должна быть комплектна и работоспособна, а также должны отсутствовать коды неисправностей систем обеспечения безопасности транспортного средства, сохраненные системой бортовой диагностики.

Читайте так же:
Программа синхронизация закладки yandex

9.6. Системы питания и выпуска транспортных средств должны быть комплектны и герметичны. Подтекания и каплепадение топлива в системе питания двигателей не допускаются. Подсос воздуха и (или) утечка отработавших газов, минуя систему выпуска, не допускаются. Системы улавливания паров топлива, рециркуляции отработавших газов и вентиляции картера, предусмотренные изготовителем в эксплуатационной документации транспортного средства, должны быть комплектны и герметичны.

9.7. Запорные устройства топливных баков и устройства перекрытия топлива должны быть работоспособны. Крышки топливных баков должны фиксироваться в закрытом положении, повреждения уплотняющих элементов крышек не допускаются. Отсутствие, повреждение или ослабление деталей крепления элементов системы питания не допускается.

9.8. Система питания газобаллонных транспортных средств, ее размещение и установка должны соответствовать следующим требованиям:

9.8.1. На каждый газовый баллон должен иметься паспорт, оформленный его изготовителем.

9.8.2. На каждом газовом баллоне, установленном на транспортном средстве, должны быть четко нанесены нестираемым образом, по меньшей мере, следующие данные:

обозначение «СНГ» или «КПГ».

9.8.3. Газобаллонное оборудование на транспортных средствах в специально уполномоченных организациях подвергается периодическим испытаниям с периодичностью, совпадающей с периодичностью освидетельствования баллонов, установленной изготовителем баллонов и указанной в паспорте на баллон (баллоны). По результатам периодических испытаний специально уполномоченные организации оформляют свидетельство о проведении периодических испытаний газобаллонного оборудования, установленного на транспортном средстве.

9.8.4. Внесение изменений в конструкцию и комплектность установленного газобаллонного оборудования при эксплуатации не допускается. Изменения, вносимые при ремонте газобаллонного оборудования (замена редуктора или баллона), оформляются специально уполномоченными организациями свидетельством о соответствии газобаллонного оборудования требованиям безопасности.

9.8.5. Единые для государств — членов Таможенного союза формы документов, упомянутых в пунктах 9.8.1, 9.8.3 и 9.8.4 выше, устанавливаются решением Комиссии Таможенного союза. Указанные документы предъявляются при проведении проверки технического состояния транспортного средства.

9.8.6. Не допускается:

9.8.6.1. Использование газовых баллонов с истекшим сроком их периодического освидетельствования.

9.8.6.2. Нарушения крепления компонентов газобаллонного оборудования.

9.8.6.3. Утечки газа из элементов газобаллонного оборудования и в местах их соединений.

9.9. Уровень шума выпуска отработавших газов транспортного средства, измеренный на расстоянии 0,5 м от среза выпускной трубы под углом 45° 10° к оси потока газа на неподвижном транспортном средстве при работе двигателя на холостом ходу при поддержании постоянной целевой частоты вращения коленчатого вала двигателя и в режиме замедления его вращения от целевой частоты до минимальной частоты холостого хода, не должен превышать более чем на 5 дБ А значений, установленных изготовителем транспортного средства, а при отсутствии этих данных — значений, указанных в таблице 9.2.

Целевая частота вращения коленчатого вала двигателя составляет:

75% от частоты вращения, соответствующей максимальной мощности двигателя, для транспортных средств с частотой вращения коленчатого вала двигателя, соответствующей максимальной мощности, не выше 5000 мин -1 ;

3750 мин -1 для транспортных средств с частотой вращения коленчатого вала двигателя, соответствующей максимальной мощности, более 5000 мин -1 , но менее 7500 мин -1 ;

50% частоты вращения коленчатого вала двигателя для транспортных средств с частотой вращения коленчатого вала двигателя 7500 мин -1 и выше.

Если двигатель внутреннего сгорания не может достичь указанной частоты вращения коленчатого вала, то целевая частота принимается на 5% ниже максимально возможной для неподвижного транспортного средства.

Для транспортного средства, у которого двигатель внутреннего сгорания не может работать, когда транспортное средство неподвижно, проверка не проводится.

1. Опишите принцип работы приборов системы питания двигателя сжиженным газом. Изобразите схему системы питания автомобиля газ-2417

1. Опишите принцип работы приборов системы питания двигателя сжиженным газом. Изобразите схему системы питания автомобиля ГАЗ-2417

В газобаллонной установке на сжиженном газе (СГ) автомобиля ГАЗ-2417 (рисунок 1) баллон 5 размещается в багажнике автомобиля. На нем монтируются датчик 6 указателя уровня сжиженного газа и объединенные в один узел расходный вентиль 7 жидкостной фазы и расходный вентиль 9 паровой фазы, а также газонаполнительное устройство 8 с вентилями, обратными и предохранительными клапанами. Конструктивно объединены, также, редуктор 7 с испарителем и газовым фильтром 12 с электромагнитным клапаном.

Рисунок 1. — Схема газобаллонной установки для работы на СГ автомобиля ГАЗ-2417:

1 — редуктор; 2 — регулировочный винт; 3, 14 — шланги охлаждающей жидкости; 4 — смесительное устройство; 5 — баллон; 6 — датчик указателя уровня газа; 7 — расходный вентиль жидкостной фазы; 8 — газонаполнительное устройство; 9 — расходный вентиль паровой фазы; 10 — бензиновый трубопровод; 11, 13 — газовые трубопроводы; 12 — газовый фильтр.

СГ под избытком давления из баллона 5 поступает через расходные вентили 7или 9 по трубопроводу 11 в газовый фильтр 12. Из фильтра очищенный газ по трубопроводу 13 поступает в двухступенчатый редуктор 1, в испарителе которого происходит одновременное испарение СГ и понижение его давления до 0,10. 0,15 МПа. Для испарения газа используется нагретая жидкость системы охлаждения двигателя, которая поступает в испаритель из головки цилиндров через шланг 3 и сливается из него через шланг 14 в трубопровод отопителя кузова. Из редуктора 7 газ по шлангу через регулировочный винт 2 поступает в смесительное устройство 4 и через форсунки — в карбюратор-смеситель, где приготавливается горючая смесь, необходимая для данного режима работы двигателя.

Газобаллонная установка позволяет полноценно работать автомобилю ГАЗ-2417 как на СГ, так и на бензине, который поступает к двигателю по трубопроводу 10 из топливного бака.

Газовая система питания включает в себя устройства, предназначенные для подогрева и испарения газового топлива, понижения давления СГ до давления, близкого к атмосферному, приготовления и подачи газовоздушной смеси на всех режимах работы двигателя. Эти устройства обеспечивают также прекращение подачи газа при любой остановке двигателя.

Испаритель. Для превращения сжиженного газа в газообразное состояние перед поступлением его в редуктор служит испаритель. Для испарения газа может быть использована теплота жидкостной системы охлаждения двигателя, теплота отработавших газов или система электрического подогрева. Испаритель обеспечивает нормальную работу двигателя на всех режимах и в любое время, года при температуре охлаждающей жидкости 80°С и выше. Сжиженный газ, превращенный в газообразное состояние, поступает через фильтр к газовому редуктору.

Читайте так же:
Сигнализация фараон установка на приору

Фильтры газа. Для очистки газа от механических примесей применяют фильтры газа. Сжиженный газ от механических примесей может очищаться как в жидкой, так и в паровой фазе, но улавливание смолистых веществ и сернистых соединений возможно только в паровой фазе газа. Для этих целей в газобаллонной установке автомобиля применяют фильтр с войлочными кольцами и сетчатый фильтр, которые устанавливают в магистрали после испарителя. Фильтр газа (рисунок 2) на автомобиле ГАЗ-2417 объединен в одном корпусе с электромагнитным клапаном и устанавливается на трубопроводе жидкой фазы газа. Фильтрующим элементом служат чередующиеся сетчатые и войлочные шайбы.

Рисунок 2. — Фильтр газа с электромагнитным клапаном для СГ:

1 — стяжной болт; 2 — стакан; 3 — фильтрующий элемент; 4 — корпус; 5 — электромагнитный клапан.
Газовый редуктор. Для понижения (редуцирования) давления сжатого или сжиженного газа до давления, близкого к атмосферному, используют газовый редуктор.

Рисунок 3. — Схема работы двухступенчатого газового редуктора автомобиля ГАЗ-2417:

а — при неработающем двигателе; б — при нагрузочном режиме двигателя; в — на холостом ходу; 1, 5, 6 — пружины; 2 — мембрана первой ступени; 3 — клапан первой ступени; 4 — мембрана второй ступени; 7 — двуплечий рычаг второй ступени; 8 — клапан второй ступени; 9 — двуплечий рычаг первой ступени; 10 — предохранительный клапан; 11 — разгрузочное устройство; 12 — дозирующее устройство; 13, 16, 18 — соединительные газовые трубки; 14 — карбюратор-смеситель; 15 — впускной газопровод; 17 — обратный клапан.
Дозирующе-экономайзерное устройство. Дозирование газа осуществляется в дозирующе-экономайзерном устройстве. Оно позволяет регулировать качество горючей смеси в соответствии с режимами работы двигателя. Подача газа регулируется таким образом, чтобы на частичных нагрузках двигатель работал на обедненных смесях, позволяющих получить наилучшую экономичность и минимальную токсичность отработавших газов. При полном открытии дроссельных заслонок (в режиме максимальной мощности двигателя) горючая смесь при помощи экономайзерного устройства обогащается.

Рисунок 4. — Схема работы дозирующего экономайзерного устройства:

1, 2 — жиклеры соответственно экономичной и мощностной регулировок; 3 клапан; 4, 6 — пружины; 5 — мембрана.
В дозирующе-экономайзерное устройство пневматического типа (рисунок 4) входят жиклеры экономичной 1 и мощностной 2 регулировок, клапан 3, мембрана 5 и пружины 4 и 6. Работа экономайзерного устройства осуществляется под действием разрежения, создаваемого во впускном газопроводе.

2. Опишите работу карбюратора К-126 Г на средних и полных нагрузках, ответ поясните схемой

Работа карбюратора при средних нагрузках двигателя.

На средних нагрузках от двигателя требуется получение максимальной экономичности, так как нужное увеличение мощности может быть получено за счет увеличения открытия дроссельной заслонки. В карбюраторе К-126 Г это осуществляется следующим образом.
Рисунок 1. — Схема работы карбюратора К-126 Г на средних нагрузках:

1 — ускорительный насос; 2 — главный воздушный жиклер вторичной камеры; 3 — малый диффузор вторичной камеры; 4 — балансировочный канал; 5 — распылитель экономайзера; 6 — воздушная заслонка; 7 — распылитель ускорительного насоса; 8 — нагнетательный (выпускной) клапан; 9 — кулисный механизм воздушной заслонки; 10 — воздушный жиклер холостого хода; 11 — малый диффузор первичной камеры; 12 — главный воздушный жиклер первичной камеры; 13 — топливный клапан; 14 — топливный фильтр; 15 — поплавок; 16 — смотровое окно; 17 — сливная пробка; 18 — главный топливный жиклер первичной камеры; 19 — эмульсионная трубка первичной камеры; 20 — рычаг привода дроссельных заслонок; 21 — дроссельная заслонка первичной камеры; 22 — переходное отверстие холостого хода; 23 — винт регулировки качества смеси; 24 — топливный жиклер холостого хода 25 — дроссельная заслонка вторичной камеры; 26 — большой диффузор; 27 — эмульсионная трубка вторичной камеры; 28 — главный топливный жиклер вторичной камеры; 29 — обратный (впускной) клапан.
При средних нагрузках двигателя воздушная заслонка 6 карбюратора полностью открыта, а дроссельные заслонки открываются последовательно, в зависимости от величины нагрузки. Рычаги, связывающие оси дроссельных заслонок первичной и вторичной камер, обеспечивают полное открытие дроссельной заслонки 25 вторичной камеры после двух третей хода дроссельной заслонки 21 первичной камеры.

При средних нагрузках открывается только дроссельная заслонка первичной камеры, а дроссельная заслонка вторичной камеры полностью закрыта. По мере увеличения угла открытия дроссельной заслонки (увеличения нагрузки) расход топлива через систему холостого хода уменьшается, а через главную дозирующую систему — увеличивается. Движение топлива к каналам системы холостого хода происходит так же, как было указано выше. В компенсационный колодец топливо поступает через главный топливный жиклер 18.

Уровень топлива в компенсационном колодце при этом сначала понижается за счет действия системы холостого хода, а затем за счет увеличения разрежения в диффузоре 11 начинает повышаться. При достаточных разрежениях через отверстия в эмульсионной трубке 19 поступает тормозной воздух, прошедший через воздушный жиклер 12. Таким образом, необходимая характеристика работы главной дозирующей системы достигается за счет совместной работы главного воздушного 12 и главного топливного 18 жиклеров, а также определяются величиной и расположением отверстий в эмульсионной трубке 19.

Образовавшаяся эмульсия подхватывается и распыляется воздушным потоком, проходящим в диффузоре 11с большой скоростью. Перемешиваясь с воздухом в большом диффузоре, горючая смесь поступает в смесительную камеру, где в щели между стенкой камеры и дроссельной заслонкой вторично распыляется и поступает во впускную трубу двигателя.

С увеличением расхода воздуха при увеличении нагрузки или повышении числа оборотов коленчатого вала двигателя расход топлива возрастает. При нагрузках выше средних начинает открываться дроссель 25 вторичной камеры.

Читайте так же:
Лада калина хэтчбек установка сигнализации

Таким образом, при средних нагрузках необходимый состав смеси обеспечивается системой холостого хода и главной дозирующей системой первичной камеры. При нагрузках выше средних к ним дополнительно подключаются переходная система и главная дозирующая система вторичной камеры. Работают они аналогично системам первичной камеры.

Работа карбюратора при полной нагрузке двигателя.

Рисунок 2. — Схема работы карбюратора К-126 Г при полной нагрузке.
При полных нагрузках от двигателя требуется получение максимальной мощности, что возможно лишь в том случае, если в карбюраторе будет приготовлена обогащенная смесь, которая сгорает в цилиндре двигателя быстро, но неполно, в связи, с чем на этом режиме происходит некоторая потеря экономичности по сравнению с частичными нагрузками. При полной нагрузке двигателя воздушная заслонка 6, дроссельные заслонки 21 и 25 полностью открыты. Топливо под действием разрежения в малых диффузорах 3 и 11 из поплавковой камеры поступает в колодцы эмульсионных трубок 27 и 19 через топливные жиклеры 28 и 18. Поддержание необходимого состава смеси при увеличении расхода воздуха (увеличении числа оборотов коленчатого вала двигателя) осуществляется торможением топлива воздухом, поступающим в колодцы эмульсионных трубок через воздушные жиклеры 2 и 12. Образовавшаяся в колодцах эмульсионных трубок эмульсия, проходя через малые диффузоры, распыляется воздушным потоком. Схема работы карбюратора К-126 Г на режиме полной мощности показана на рисунке 2.

Работа карбюратора при разгоне автомобиля.

Рисунок 2. — Схема работы карбюратора К-126 Г при разгоне.
При разгоне автомобиля воздушная заслонка 6 полностью открыта, а дроссельные заслонки 21 и 25 открываются с различной скоростью в зависимости от интенсивности разгона. При резком открытии дроссельных заслонок горючая смесь обогащается впрыском в воздушный поток (ускорительным насосом через распылитель 7) дополнительной порции топлива. При медленном открытии дроссельных заслонок горючая смесь почти не обогащается. В ускорительном насосе большая часть топлива перетекает в поплавковую камеру через зазоры между цилиндром и поршнем 1. Через распылитель 7 топливо при этом не впрыскивается. Работа отдельных камер карбюратора при разгоне происходит так же, как на режимах полных нагрузок.

3. Как протекает рабочий процесс в восьмицилиндровом четырехтактном двигателе? Выполните таблицу чередования тактов на примере двигателя ЗИЛ-130

При работе двигателя поршень совершает возвратно-поступательное движение и занимает в цилиндре различные положения. Крайнее верхнее положение поршня в цилиндре двигателя называют верхней мертвой точкой (в. м. т), а крайнее нижнее — нижней мертвой точкой (н. м. т).

Схема работы четырехтактного двигателя показана на рисунке 1.

Рисунок 1. — Схема работы четырехтактного двигателя: а — впуск, б — сжатие, в — расширение, е — выпуск; 1 — поршень, 2 — система зажигания, 3 — впускной клапан, 4 — впускной трубопровод, 5 — свеча, 6 — выпускной клапан, 7 — выпускной трубопровод, 8 — цилиндр, 9 — шатун, 10 — коленчатый вал.
Первый такт — впуск (всасывание) свежего воздуха (рисунок 1а) происходит при перемещении поршня 1 вниз от в. м. т. к н. м. т. Впускной клапан 3 открыт, а выпускной 6 — закрыт. Во время перемещения поршня вниз в цилиндре 8 двигателя создается разрежение, и топливовоздушная смесь по впускному трубопроводу 4 поступает в цилиндр и заполняет его. Впускной клапан открывается с некоторым опережением, т.е. до прихода поршня в в. м. т. Закрывается этот клапан с некоторым запаздыванием, т.е. после прихода поршня в н. м. т.

Режим работы впускного клапана, при котором он полностью открыт в течение всего хода поршня, установлен для лучшего наполнения цилиндра воздухом. Хотя после н. м. т. поршень начинает двигаться вверх, воздух под действием сил инерции при открытом впускном клапане продолжает еще поступать в цилиндр.

Второй такт — сжатие (рисунок 1б) начинается при обратном ходе поршня к в. м. т. при закрытых клапанах. Воздух в цилиндре сжимается. Величина давления воздуха в конце сжатия зависит от степени сжатия, т.е. от отношения полного объема цилиндра к объему камеры сжатия.

В конце второго такта на свечу подается напряжение с некоторым опережением до в. м. т. чтобы топливо начало воспламеняться вблизи в. м. т.

Третий такт — расширение, или рабочий ход (рисунок 1в). При этом происходит горение топлива и расширение продуктов сгорания. Горение топлива сопровождается выделением большого количества тепла. Оба клапана закрыты.

Четвертый такт — выпуск (рисунок 1 г). В конце рабочего хода, вблизи н. м. т., открывается выпускной клапан 6, внутренняя полость цилиндра начинает сообщаться с атмосферой и продукты сгорания, имеющие давление выше атмосферного, выходят в окружающую среду.

Опережение открытия выпускного клапана необходимо для того, чтобы к началу движения поршня к в. м. т. часть газов вышла через открытый выпускной клапан и давление в цилиндре понизилось.

В противном случае пришлось бы преодолевать значительное усилие, возникающее от давления газов на поршень. Поршень, двигаясь вверх, выталкивает продукты сгорания наружу, освобождая цилиндр для новой порции свежего воздуха.

Плавность и равномерность работы многоцилиндровых двигателей обеспечивается чередованием рабочих тактов в различных цилиндрах через определенный угол поворота коленчатого вала двигателя.

Последовательность чередования одноименных тактов в различных цилиндрах называется порядком работы двигателя. Порядок работы зависит от расположения шатунных шеек коленчатого вала и кулачков распределительного вала.

В восьмицилиндровых V — образных двигателях ЗИЛ-130 принят порядок работы цилиндров: 1 — 5 — 4 — 2 — 6 — 3 — 7 — 8.
Таблица 1. Чередование тактов в двигателе ЗИЛ-130

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
